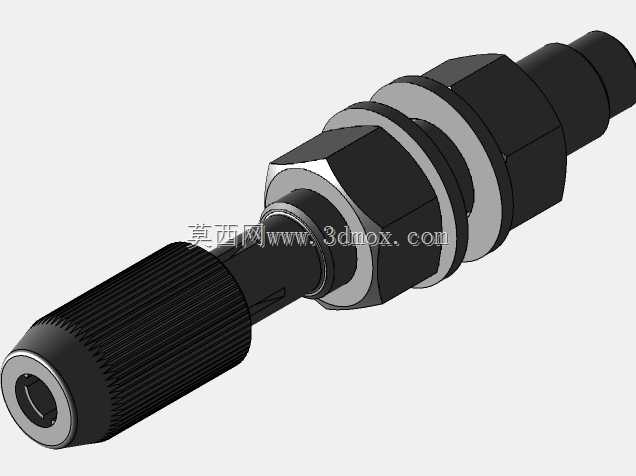

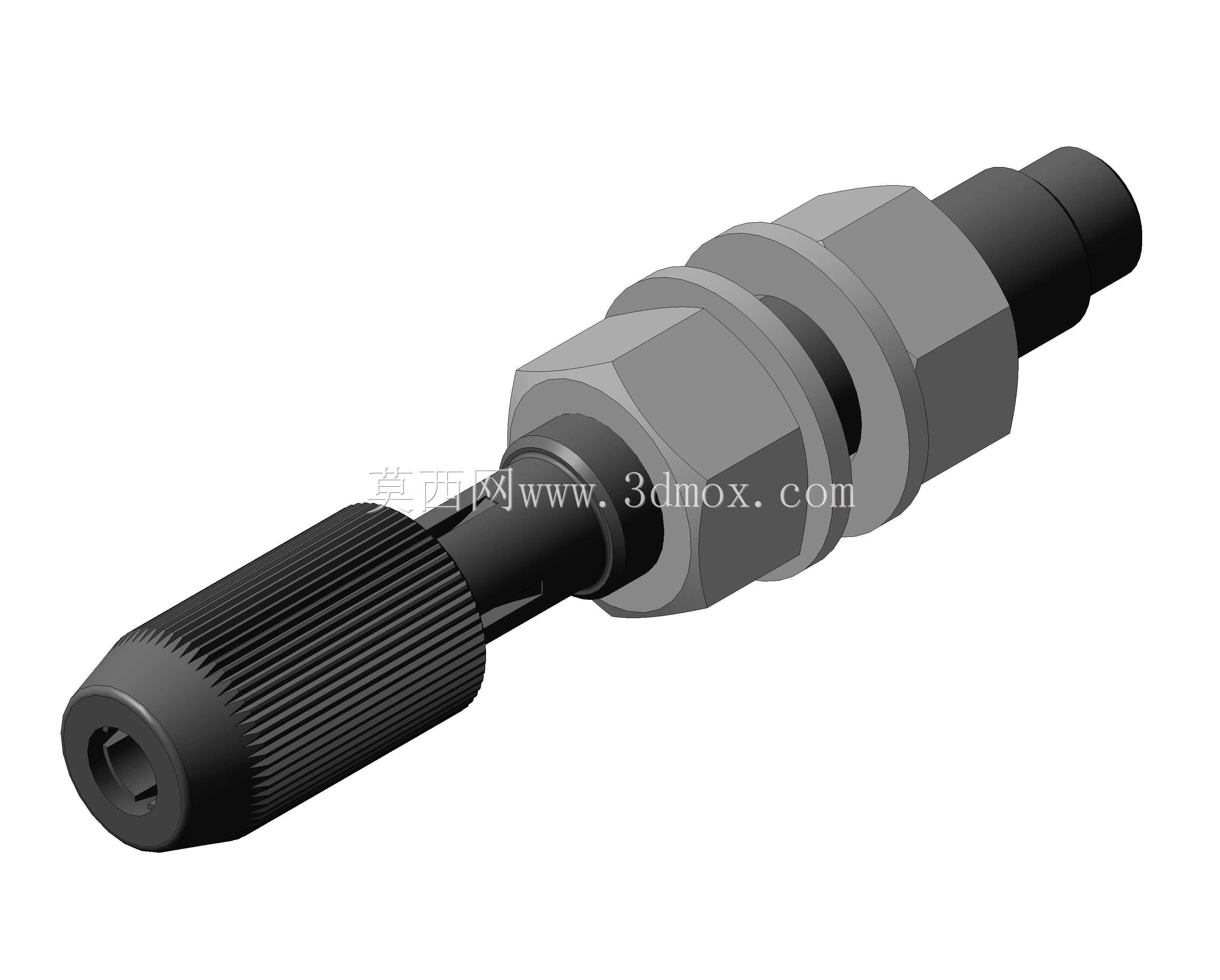

适配10mm通径软管的锁紧夹头结构

　　在气动回路、低压流体输送、小型液压辅件管路的现场布设场景里，软管夹头是决定管路连接可靠性的核心小件，很多现场出现的管路脱开、流体渗漏问题，追根溯源都是夹头的夹持结构设计不合理、安装配合边界没卡准导致的。这款适配10mm通径软管的夹头，在结构设计上优先考虑了现场装拆的便捷性与长期使用的夹持稳定性，没有采用复杂的多瓣胀紧结构，而是通过一体式的锁紧螺套配合内锥面压合结构实现软管固定。夹头的操作端做了网纹滚花处理，滚花的齿距与深度经过实际装配验证，即便操作人员手上沾有少量润滑脂、切削液，也能徒手完成锁紧操作，不需要额外借助扳手类工具，适合设备内部空间局促、工具无法伸入的装配场景。夹头中间的六角结构是标准的对边尺寸设计，可适配普通开口扳手，

　　当管路内压力较高、需要更大锁紧力矩的时候，能通过工具施加额外扭矩，避免长期受压力脉冲影响出现螺套松退。夹头的内孔夹持段做了环形倒刺结构，倒刺的倾角设计为15度，这个角度既可以在软管插入时提供足够的导向性，不会因为倒刺过陡导致软管端面被刮削破损，又能在软管受轴向拉力的时候形成足够的咬合力，经实际测试，在1MPa的工作压力下，软管不会从夹头内脱出。夹头的穿板安装段做了限位轴肩，轴肩的厚度适配常规设备面板的1-3mm安装厚度，配合后端的锁紧螺母，可以将夹头牢牢固定在设备面板、阀块安装面上，不会因为管路的拉扯出现夹头移位。夹头的流道内部做了圆角过渡处理，没有直角台阶，流体经过时不会产生明显的节流效应，也不会在台阶位置残留介质杂质，

　　适合输送压缩空气、低压冷却水、轻质润滑油这类常见工业介质。在设计建模的时候，特意将夹头的各配合面做了公差匹配：内锥面与夹持芯轴的配合公差选H7/h6，保证螺套锁紧时锥面能均匀压合，不会出现偏载导致的软管局部压损；外螺纹的公差选6g，适配市面上同规格的标准锁紧螺母，不需要单独定制配套件，降低后期维护的配件成本。夹头的整体长度控制在合理范围内，安装后伸出面板的长度不会过长，避免设备运行过程中被其他运动部件刮碰，也不会因为长度过短导致软管插接深度不足。很多一线装配人员在选用这类夹头时容易忽略插接深度的要求，这款夹头在内部做了深度限位台阶，软管插入到顶后刚好达到最佳的夹持长度，不需要操作人员反复测量插入深度，能有效降低装配失误率。

　　夹头的外露金属边缘都做了0.2mm的倒角处理，没有锋利的锐边，装配过程中不会划伤操作人员的手部，也不会刮破软管的外层橡胶。针对长期使用可能出现的软管老化问题，这款夹头的拆卸也非常便捷，只需要反向拧松锁紧螺套，内锥面的压合力解除后，就能轻松拔出老化的软管进行更换，不需要将整个夹头从设备面板上拆下来，能大幅缩短现场维护的时间。在气动设备的控制回路、小型加工中心的冷却管路、实验室流体装置的连接点位上，这类夹头的使用量非常大，结构可靠性直接影响整套设备的运行稳定性，建模过程中对每一处受力位置都做了结构强化，比如螺套与内锥面的衔接位置做了加厚处理，避免锁紧时用力过大导致螺套开裂；芯轴的根部做了圆角过渡，减少应力集中，长期受振动影响也不会出现断裂问题。
