立式粉料装袋计量灌装设备结构

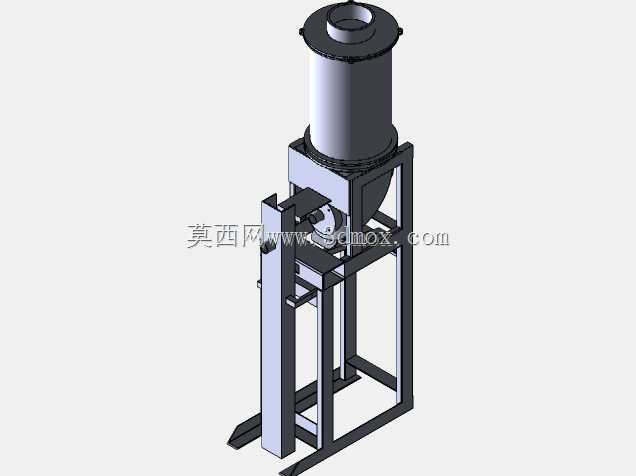

　　这套立式装袋设备的三维结构，核心面向散状粉料、细颗粒物料的定量装袋作业场景，常见于建材、化工、粮食加工等行业的成品包装工段，适配敞口型编织袋、纸袋的灌装封装工序，可衔接上游储料料仓与下游缝包、输送工位，完成散料从储料单元到成品包装袋的定量装填作业。从结构布局来看，设备采用立式框架承托设计，上部为圆柱型储料料仓，料仓顶部设置进料接口，可对接上游气力输送或螺旋送料管路，料仓下部设计为锥斗收料结构，锥角角度匹配常见粉料的安息角参数，避免物料在仓内架桥、积料，保证下料顺畅度。储料仓下方衔接计量下料单元，该单元集成了截料与定量控制结构，可根据单袋包装重量要求调整下料开度与给料时长，保证装袋重量误差控制在工艺允许范围内，下料口位置设置夹袋机构，

　　作业时可将包装袋袋口夹持固定在下料口外周，避免灌装过程中粉料溢散、粉尘外扬，同时减少物料落料产生的冲击偏移。下部承托机架采用方管焊接框架结构，四根主立柱搭配横向、斜向加强筋，保证整体结构的刚性，可承受满仓物料的静载荷与下料过程中的动载荷，机架底部设置安装脚板，可通过膨胀螺栓固定在车间混凝土地面上，安装时需保证机架整体垂直度，避免料仓偏载导致的结构变形或下料不畅。机架下部预留包装袋承托空间，灌装时包装袋可放置在低位承托结构上，无需人工全程托举，降低作业人员劳动强度，承托位置的高度适配常见25kg、50kg规格包装袋的尺寸，灌装完成后可直接将包装袋移至后续缝包工位。设计过程中，储料仓的容积匹配上游供料节拍与单班包装产能，

　　避免频繁补料或仓内物料积压，料仓内壁可根据物料特性选择衬板材质，针对磨琢性较强的灰浆、矿粉类物料，可加装耐磨衬板延长设备使用寿命；下料通道的内壁做顺滑过渡处理，无直角突变结构，减少物料残留与堵料风险。夹袋机构的夹持力经过匹配设计，既可以保证袋口密封效果，减少灌装过程中的粉尘外溢，又不会夹破包装袋材质，适配不同厚度的编织袋、纸袋包装材料。设备的整体安装边界紧凑，立式布局占用车间横向空间较小，可适配中小型生产车间的包装工段布局，设备侧面预留检修空间，可方便后期对下料阀门、计量组件进行维护保养与参数调整。针对易产生粉尘的物料工况，可在储料仓顶部加装除尘接口，对接车间除尘系统，进一步降低灌装过程中的粉尘扩散，改善作业环境。整套结构的受力传递路径清晰，物料重量从储料仓经锥斗传递到下部框架，再通过主立柱传递到地面基础，无应力集中的薄弱结构，焊接位置均做加强处理，可满足长期连续作业的载荷要求。
