两孔定位管道连接法兰结构设计

在流体输送管路系统的搭建与维护作业中，法兰是实现管段间可拆卸刚性连接的核心基础部件，这款两孔式法兰的结构设计，完全围绕中小口径低压管路的快速装拆需求展开，没有冗余的结构设计，所有几何特征都服务于实际安装与密封功能。从实际应用场景来看，这类两孔法兰常出现在小通径的给排水管路、低压气动回路、小型设备的流体进出接口位置，相比常规的四孔、多孔法兰，它的安装空间要求更低，在管路排布紧凑、操作空间受限的设备内部，不需要预留多个螺栓的操作工位，仅需两颗紧固件即可完成锁紧，大幅降低狭小空间内的装配难度。

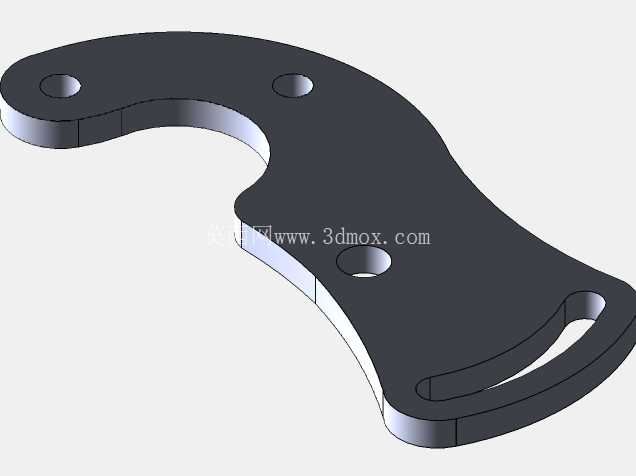

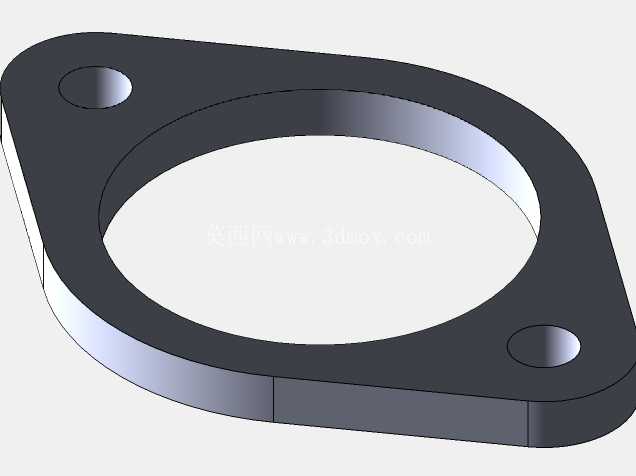

从功能特性上看，这款法兰采用一体式平板冲压/切削成型结构，主体为带中心通径的异形平板，中心圆孔的尺寸与对接管路的外径精准匹配，安装时管路端部插入法兰中心孔后，可通过焊接、胀接或者卡压的方式与法兰本体形成刚性连接，两个对称分布的安装孔分布在中心孔的两侧延伸耳位上，孔位的中心距经过严格的公差校核，确保对接时两片法兰的孔位完全同轴，不会出现螺栓强行穿入带来的附加装配应力。法兰的密封面为平面结构，实际使用时配合非金属密封垫片，通过两颗螺栓的预紧力将垫片压实，即可实现管路接口的静密封，在0.6MPa及以下的低压流体输送场景下，密封可靠性完全满足工况要求，不会出现渗漏问题。

设计思路上，这款法兰没有采用常规的圆形外轮廓，而是将除两个安装耳位之外的多余材料全部去除，在保证结构强度的前提下尽可能压缩整体外形尺寸，同时降低零件自身重量。两个安装耳位做了圆弧过渡处理，避免尖角带来的应力集中问题，即使在管路存在轻微振动的工况下，耳位与主体连接位置也不会出现疲劳断裂的风险。法兰的厚度尺寸根据通径大小与额定工作压力做了匹配设计，在螺栓预紧力的作用下，法兰本体不会出现翘曲变形，保证密封面的平面度始终处于允许范围内，避免因法兰变形导致的垫片压合不均、密封失效问题。

从安装边界来看，这款法兰的整体外轮廓为类菱形结构，两个安装孔的中心距决定了安装时需要预留的最小操作空间，安装时不需要转动整圈法兰对位，仅需将两个孔位对准对接法兰的螺栓位置即可，装配效率远高于多孔圆形法兰。中心通径的内壁粗糙度做了控制，避免与管路插接时出现卡滞，同时保证焊接或粘接时的贴合紧密性。安装孔的直径比配套螺栓的外径大0.5-1mm，预留了轻微的位置调整余量，抵消管路安装时的小范围位置偏差，降低现场装配的对位难度。在实际选型过程中，这类法兰尤其适合设备内部的固定管路连接，不需要经常拆卸的管路节点使用这类两孔法兰，既能保证连接强度与密封性能，又能减少紧固件的使用数量，降低整体物料成本与装配工时。需要注意的是，这类两孔法兰的适用压力等级有限，不能用于中高压管路系统，同时在存在强振动冲击的工况下，需要配套防松垫圈使用，避免螺栓松动导致的连接失效。建模过程中，所有的倒角、圆角特征都按照实际加工工艺要求设置，没有出现工艺无法实现的尖锐棱角，中心孔与安装孔的位置度公差严格控制，确保生产加工后的零件可以直接装配使用，不需要二次修配。
