实验室导热测试实验装置结构设计

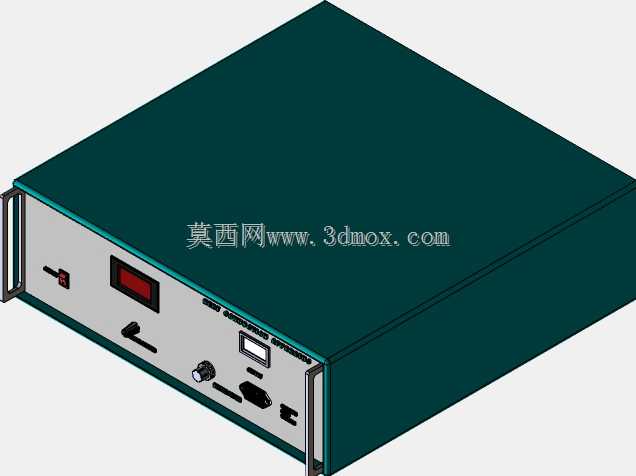

　　在材料热物性研究、电子元器件散热方案验证、高校工程热物理教学实验场景中，这类导热测试装置是核心实验载体，主要用于定量测定不同材质试样的导热系数、接触热阻、散热模组换热效率等关键参数，为材料选型、散热结构优化提供可复现的实验数据支撑。整套装置采用台式箱体式集成结构，将热源模块、试样装夹工位、散热端组件、温度采集单元、控制电路全部整合在封闭金属壳体内，既减少外界气流扰动对热传导过程的干扰，也避免实验过程中高温热源外露带来的操作风险，适配实验室台面摆放的使用需求，无需额外搭建安装机架。从结构设计逻辑来看，装置的核心布局遵循热流路径单向传导原则，箱体内部从操作面板侧向后依次排布控制电路板、热源安装腔、试样装夹区、散热组件安装位，

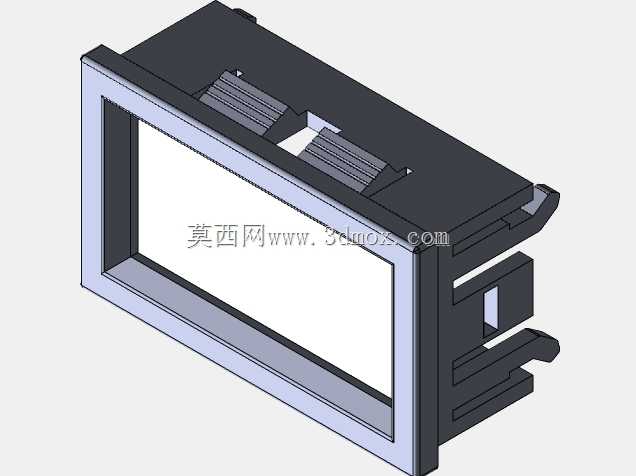

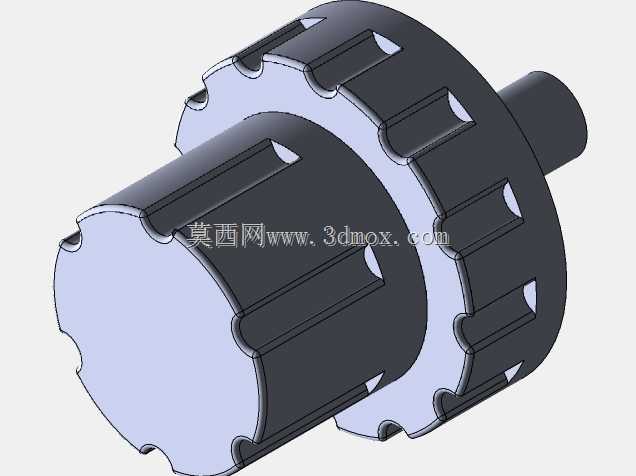

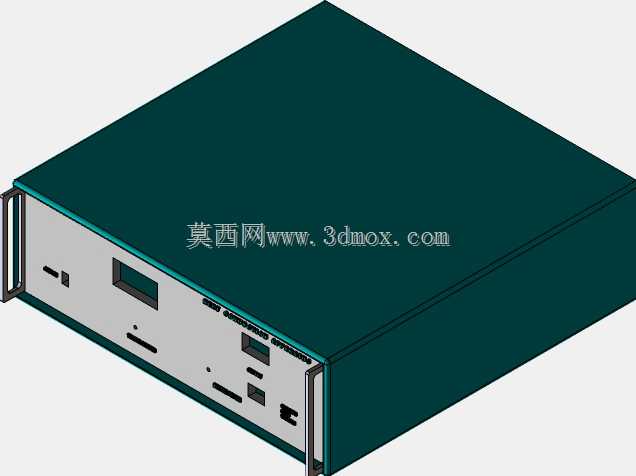

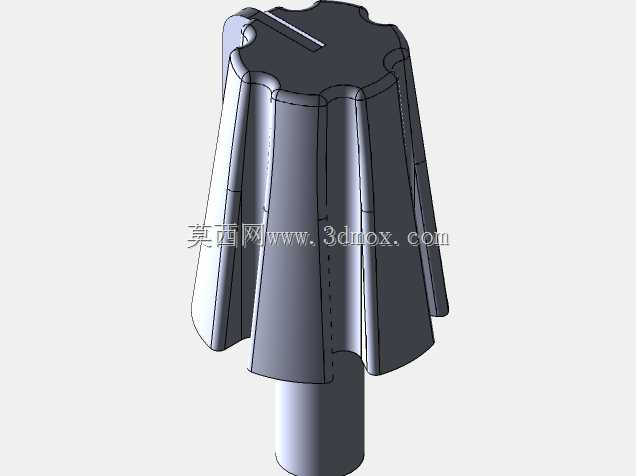

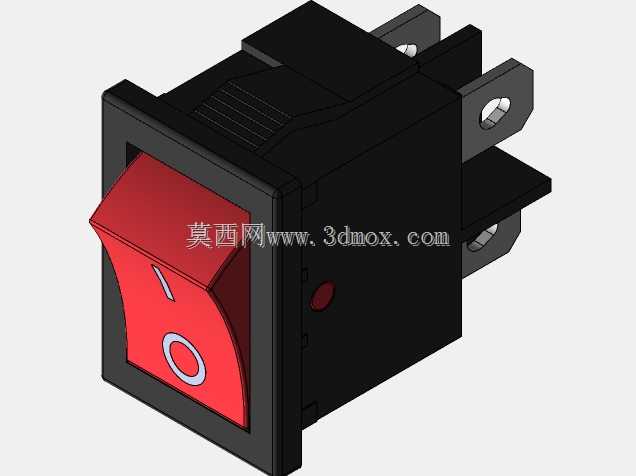

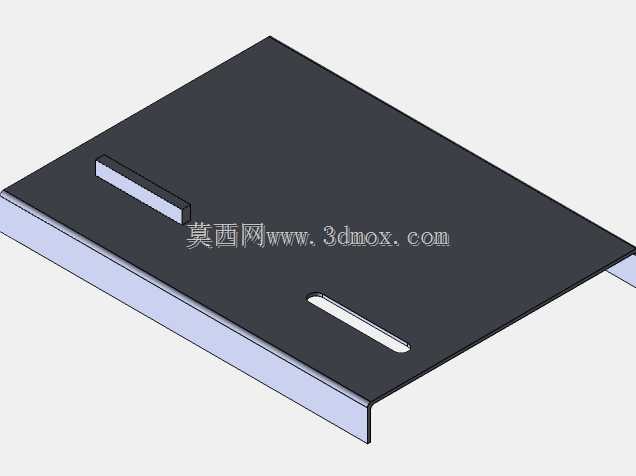

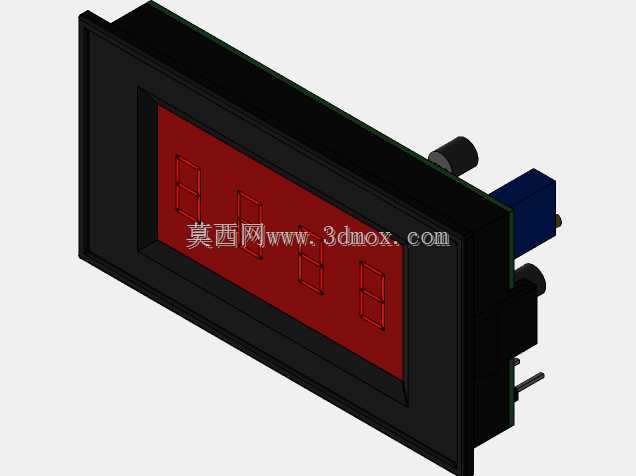

　　热流从热源出发垂直穿过待测试样后抵达散热端，全程减少侧向热损耗，保证温度传感器采集的数据能够真实反映试样的导热特性。操作面板区域集中布置了电源开关、温度数显窗口、调节旋钮、数据接口与电源输入端口，所有操作元件的排布符合实验人员坐姿操作的人机工程要求，常用的调节旋钮布置在面板右下侧的手部舒适操作区，数显窗口处于视线平齐高度，无需俯身即可实时读取温度数值，接口区域预留了通用数据传输端口，可外接采集设备导出实验过程的温度变化曲线。外壳采用薄钢板折弯拼接成型，接缝处做折边咬合处理，既提升箱体整体结构刚度，也减少内部电磁信号对外界测试仪器的干扰，壳体表面做深色哑光喷塑处理，降低环境光线反射对实验人员观察数显屏幕的影响。在安装边界设计上，

　　箱体底部预留了四个橡胶减震垫安装位，可直接放置在标准实验台面上，底部与台面之间留出10mm左右的通风间隙，兼顾装置底部散热与防滑减震需求；箱体后侧预留散热格栅开口，对应内部散热组件的出风方向，安装时需保证后侧与墙面或其他设备留出不小于150mm的通风距离，避免热风回流影响散热端的换热效率。装置的试样装夹工位采用可调节压合结构，可适配不同厚度的片状待测试样，压合端配备压力调节旋钮，能够保证试样与热源、散热端的接触压力保持恒定，消除接触压力波动带来的接触热阻测试误差；温度传感器采用埋入式安装方式，分别布置在热源接触面、试样两侧、散热端接触面，所有传感器的安装孔位都做了密封隔热处理，避免传感器自身导热影响测试区域的温度场分布。

　　控制电路部分与热测试区域之间设置了隔热挡板，采用低导热系数的绝缘隔热材料制作，既阻挡热源区域的热量向电路区域传导，避免电子元件长期在高温环境下工作缩短寿命，也起到电气绝缘作用，提升装置操作的安全性能。散热端采用风冷换热结构，换热鳍片与散热底座一体加工成型，减少接触热阻，配套的低噪音风机安装在鳍片侧方，风机转速可通过面板旋钮调节，能够模拟不同对流换热强度下的导热场景，满足不同实验工况的测试需求。在细节设计上，面板上的所有开孔都做了翻边处理，提升开孔处的结构强度，开关、接口等元件安装后与面板贴合紧密，避免灰尘进入箱体内部；箱体边角处做小圆弧过渡处理，避免尖锐边角在实验操作过程中造成磕碰损伤；内部走线全部采用耐高温绝缘线束，沿箱体侧壁的走线槽固定，远离热源区域，避免长期高温烘烤导致线束老化破损。这类装置的结构设计充分考虑了实验场景的使用需求，在保证测试精度的前提下，尽可能提升操作便捷性与设备运行稳定性，既可以用于高校相关专业的教学演示实验，帮助学生直观理解热传导的基本规律，也可用于企业研发部门的材料热性能验证、散热方案迭代测试，为热设计相关工作提供可靠的实验硬件支撑。
