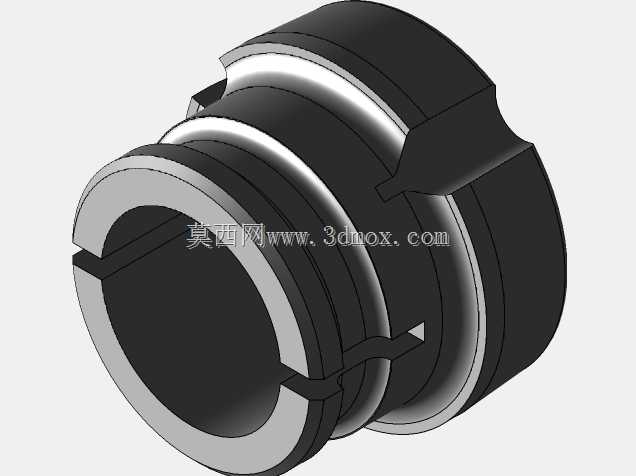

奥迪A6C6主编码器适配连接套筒结构

　　在乘用车底盘与动力传动系统的传感器装配环节，主编码器的连接精度直接决定了转速、位置信号采集的可靠性，这类适配套筒正是承担编码器与被测转轴之间同轴连接、扭矩传递的核心衔接零件，常见于豪华品牌车型的变速箱输出端、曲轴位置检测工位的装配场景中。从结构设计逻辑来看，该套筒采用了分段式阶梯内孔构型，靠近安装法兰侧的大直径内孔用于套接编码器的定位基准轴颈，配合开口弹性槽结构实现无间隙抱紧，避免车辆运行过程中振动导致的连接松旷，小直径段则匹配被测转轴的轴端尺寸，两段内孔的同轴度公差控制在0.02mm以内，保证编码器转子与转轴的回转中心完全重合，从根源上消除信号采集的角度误差。套筒外壁的凸耳结构并非冗余设计，其作用是与编码器端的防转卡槽配合，

　　限制套筒自身的周向转动，避免长期交变扭矩作用下套筒与转轴出现相对滑转，同时凸耳的厚度经过反复校核，既保证足够的抗剪切强度，又不会占用过多的径向安装空间，适配车辆底盘紧凑的装配边界。从安装边界来看，该套筒的轴向总长度严格匹配编码器与转轴之间的预留间隙，法兰端面的贴合平面度要求达到0.01mm，安装时无需额外加装调整垫片，直接推入到位后通过轴端卡簧即可完成轴向固定，大幅降低售后维修与产线装配的作业时长。套筒的开口槽设计兼顾了装配便利性与连接刚性，开口宽度经过计算，在常温下推入轴颈时具备足够的弹性变形量，装配到位后抱紧力恰好满足额定扭矩传递需求，不会出现过盈量过大导致的装配困难，或是过盈量不足导致的打滑问题。在实际工况中，

　　车辆运行时底盘区域的温度波动范围覆盖-40℃到120℃，套筒的材料选型匹配了该温度区间下的尺寸稳定性，不会因温度形变导致同轴度超差，同时表面做了发黑防锈处理，抵御底盘区域的泥水、盐雾侵蚀，延长零件的使用寿命。不同于通用型轴套零件，该适配套筒的所有尺寸均围绕奥迪A6 C6车型的主编码器安装参数定制，内孔的键槽宽度、凸耳的周向位置、法兰端的倒角尺寸都与原厂装配尺寸完全匹配，替换安装时无需对周边零件进行二次加工，可直接实现无损替换。在建模过程中，所有配合面的尺寸公差都按照汽车行业的QC/T标准进行设定，弹性槽的深度、宽度参数经过受力仿真验证，确保在最大传递扭矩下槽根处的应力集中系数处于材料许用应力范围内，不会出现疲劳断裂问题。

　　套筒外壁的阶梯结构除了实现不同直径轴颈的衔接外，还预留了密封圈的安装槽位，可配合O型圈实现编码器安装腔的密封，避免灰尘、油污进入编码器内部导致的传感器损坏，这一细节设计在售后维修场景中尤为重要，很多副厂替换件正是忽略了密封结构的匹配，导致编码器使用寿命大幅缩短。从装配工艺角度来看，该套筒采用一体加工成型，没有拼接焊缝，整体刚性更好，各段圆柱面的同轴度在一次装夹加工中即可保证，避免二次装夹带来的形位公差误差，适合批量生产加工。
