摆式压缩空气驱动动力装置结构设计

　　这款摆式结构的压缩空气驱动动力装置，常被应用在小型自动化产线的间歇动力输出工位、教学演示教具的动力单元、小型防爆工况下的替代动力源场景中，区别于传统电动回转动力件，它依靠压缩空气作为动力介质，在存在易燃易爆挥发气体的涂装车间、小型化工试验装置配套工位中，不会产生电火花，适配对防爆有基础要求的低负载动力输出场景。从实际用途来看，它可以为小型往复式送料机构提供动力，也能搭配减速组件为低速回转工装提供扭矩输出，部分桌面级小型冲压工装的动力端也会采用同结构的气动动力件，相比气缸直推的往复动作，它能通过自带的曲柄飞轮结构将活塞的直线往复运动转化为连续回转运动，输出动作更连贯，不需要额外搭配换向阀组控制活塞往复，

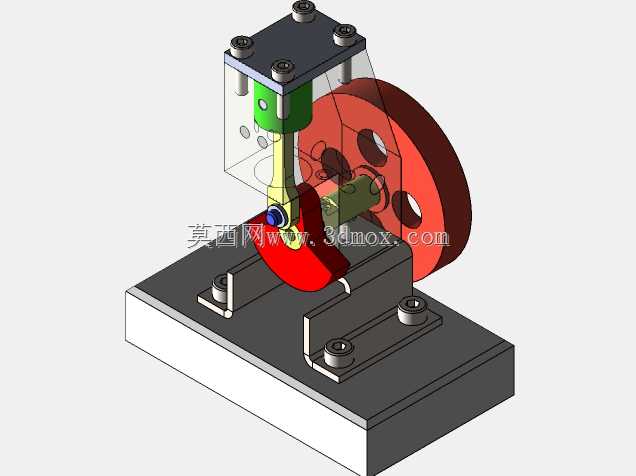

　　仅需要持续通入恒定压力的压缩空气即可持续输出回转动力。从功能特性来看，该结构的动力装置采用立式气缸布局，活塞与连杆采用铰接连接，连杆下端与曲柄轴配合，曲柄轴上集成了大直径飞轮，飞轮一方面可以储存回转惯量，让活塞过上下止点的动作更顺畅，避免出现卡滞，另一方面飞轮上预留的偏心孔位可以直接作为动力输出接口，连接外部负载。气缸部分采用透明可视化的缸体设计，在教学演示场景中可以直接观察活塞的往复动作、配气阀的切换逻辑，方便理解气动动力的工作原理；缸盖部分集成了配气切换的气道结构，不需要额外在缸体外部布置复杂的配气管路，压缩空气从缸盖的进气口接入后，会随着活塞的位置变化自动切换进气方向，推动活塞持续往复运动。底座采用整体式铸铁结构的设计思路，

　　四个安装孔位分布在底座四角，安装时可以直接通过螺栓固定在安装平台上，不需要额外制作过渡安装板；缸体与底座之间通过立柱支撑连接，预留了足够的空间布置曲柄与飞轮结构，避免运动过程中出现部件干涉。从设计思路上看，这款动力装置在建模时优先保证了运动部件的配合间隙，活塞与缸体之间预留了合理的密封件安装槽，连杆两端的铰接孔都预留了轴套安装位，避免长期运动出现磨损松旷；曲柄轴的支撑位直接集成在底座的支撑凸台上，两个支撑点对称分布，保证轴系运转时的同轴度，减少偏磨带来的动力损耗。外形尺寸上，该装置整体采用紧凑型布局，底座的长宽尺寸控制在小型工装可适配的范围内，整体高度不会超出桌面级设备的安装边界，飞轮的直径经过匹配计算，既保证足够的惯量储备，

　　又不会因为直径过大导致整体装置重心偏高，运转时出现晃动；进气接口设置在缸盖顶部，接入气管后不会与周边运动部件产生干涉，排气口设置在缸体下部，排气方向朝向斜下方，避免排出的压缩空气直吹周边工件或者操作人员。在实际选型适配时，需要注意该装置的输出扭矩与输入气压直接相关，常规0.4-0.6MPa的工厂常规压缩空气压力下，即可稳定输出适配小型工装的扭矩，不需要额外配置增压组件；运动部件的所有铰接位置都预留了润滑注油孔，日常维护时只需要定期加注润滑脂即可保证长期稳定运转，不需要复杂的拆解维护。配气结构采用与活塞联动的机械式阀片结构，相比电磁配气结构，它不需要接入电源，完全依靠机械动作完成气路切换，结构更简单，故障率更低，适合在无电源的野外小型气动设备中作为动力单元使用，搭配小型储气罐即可独立工作，不需要复杂的电控系统配套。
