模块化拼接式储水供水箱体结构

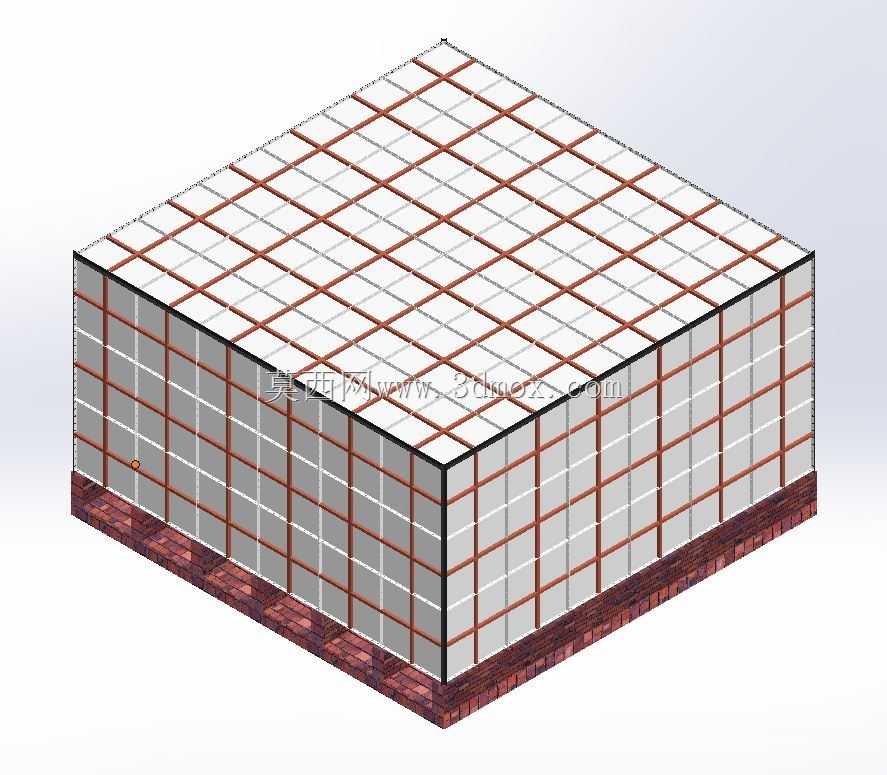

　　在民用建筑供水、工业循环水暂存、小型分布式水处理站点的现场实施环节，传统一体式焊接水箱往往存在运输占容大、现场吊装难度高、局部损坏后需整体更换的痛点，这款模块化拼接储水箱体的设计，正是针对这类工程场景的落地痛点展开。从结构逻辑来看，整个箱体采用标准单元板拼接的架构，单块单元板为统一规格的方形预制板件，板件边缘预设密封嵌槽与连接孔位，现场无需大型焊接设备，仅通过标准紧固件配合密封胶条即可完成整箱组装，单块板件重量控制在单人可徒手搬运的范围内，适配狭窄楼道、地下设备间等大型设备无法进入的安装场景。

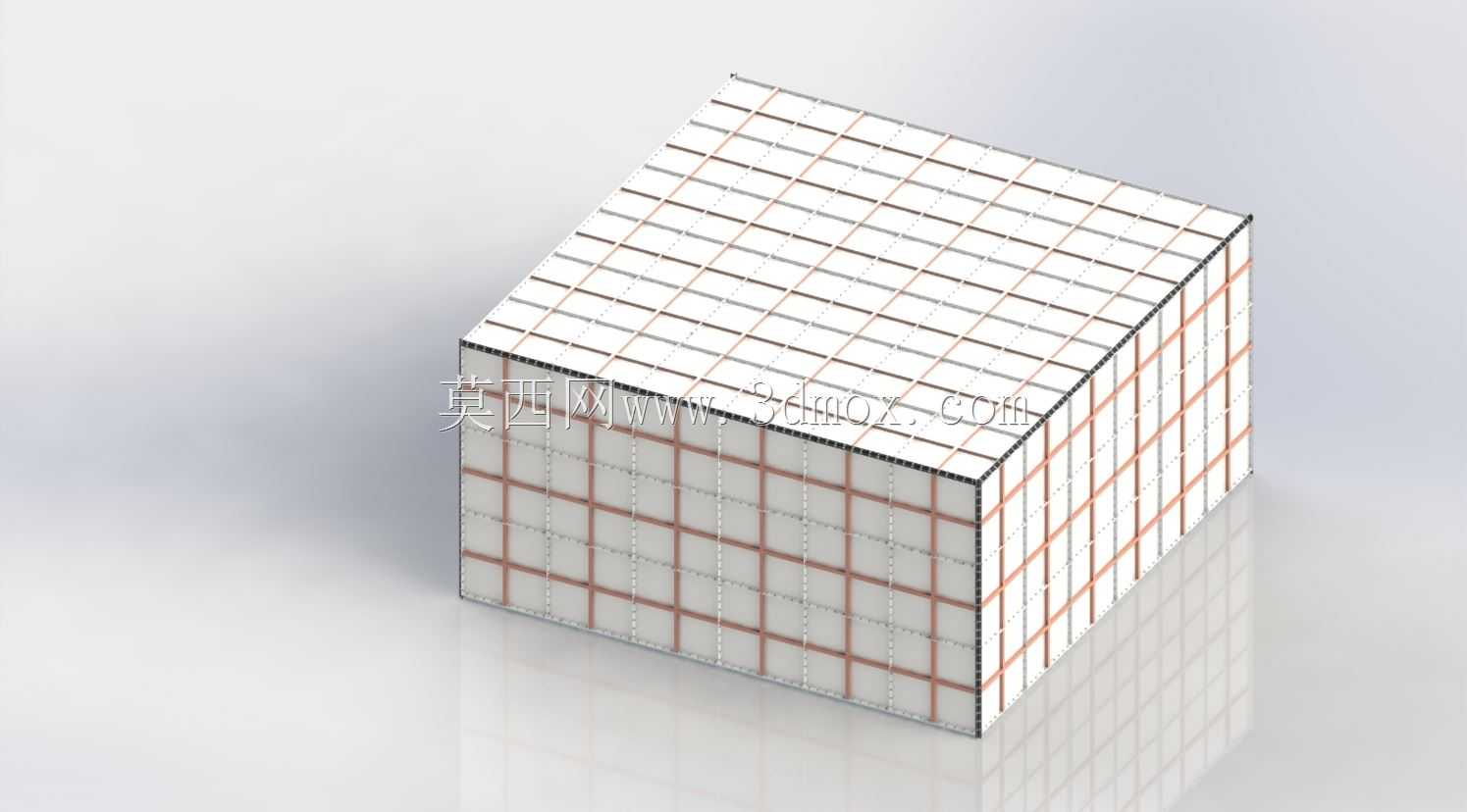

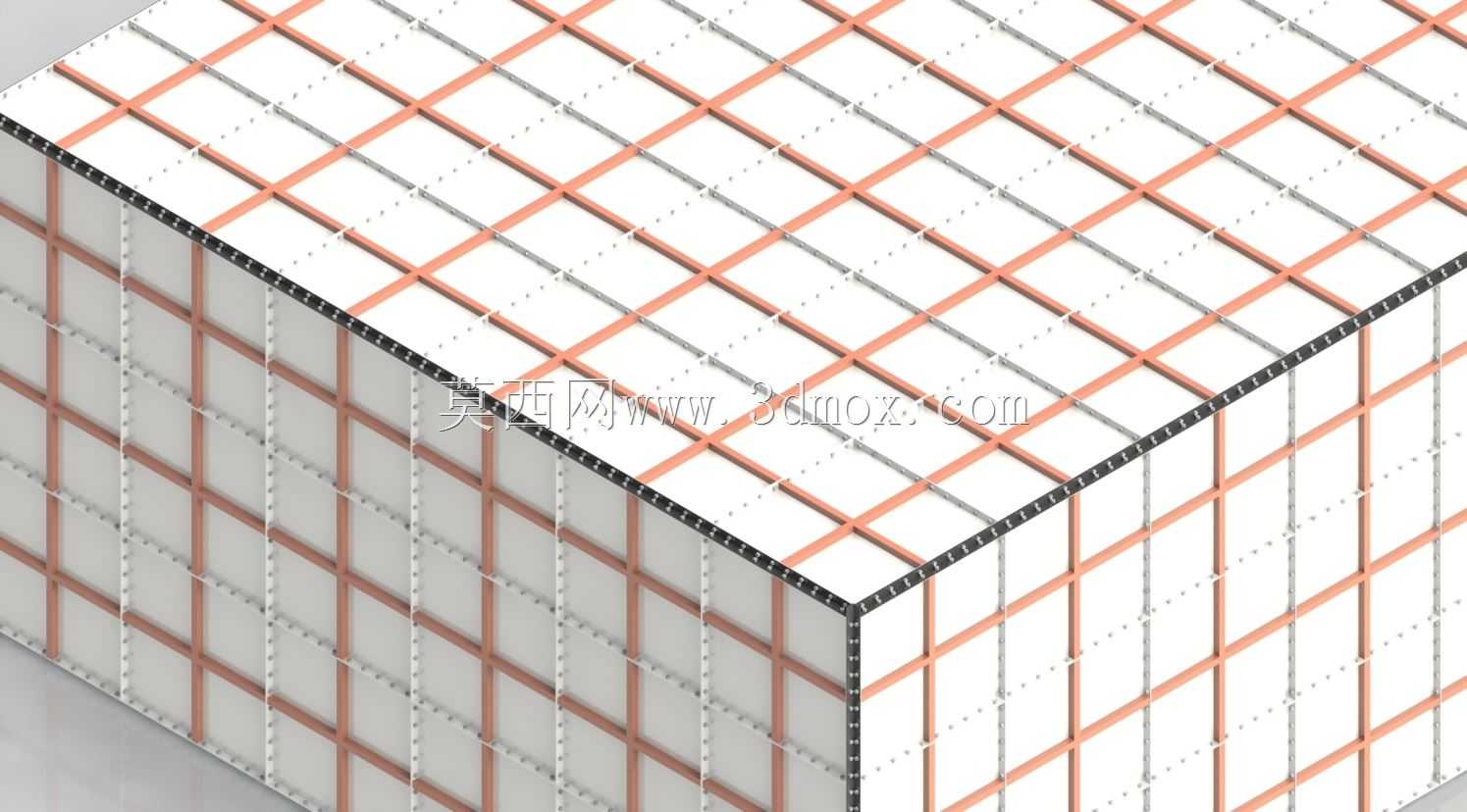

　　从功能特性上，这种模块化架构支持按需组合容积，不需要提前定制固定尺寸的箱体，现场可根据预留的安装空间尺寸，灵活调整长、宽、高三个方向的单元板拼接数量，小到几立方的户内供水补水箱，大到上百立方的厂区循环水暂存箱，都可以通过同规格单元板的组合实现，大幅降低了预制件的开模与备货成本。单元板的加强结构采用网格状加强筋布局，也就是模型外观呈现的方格纹理，这种筋位设计在不增加板件整体厚度的前提下，将板件的平面抗变形能力提升40%以上，可承受满水状态下的静水压力，避免长期使用后板件出现鼓胀变形导致的密封失效问题。

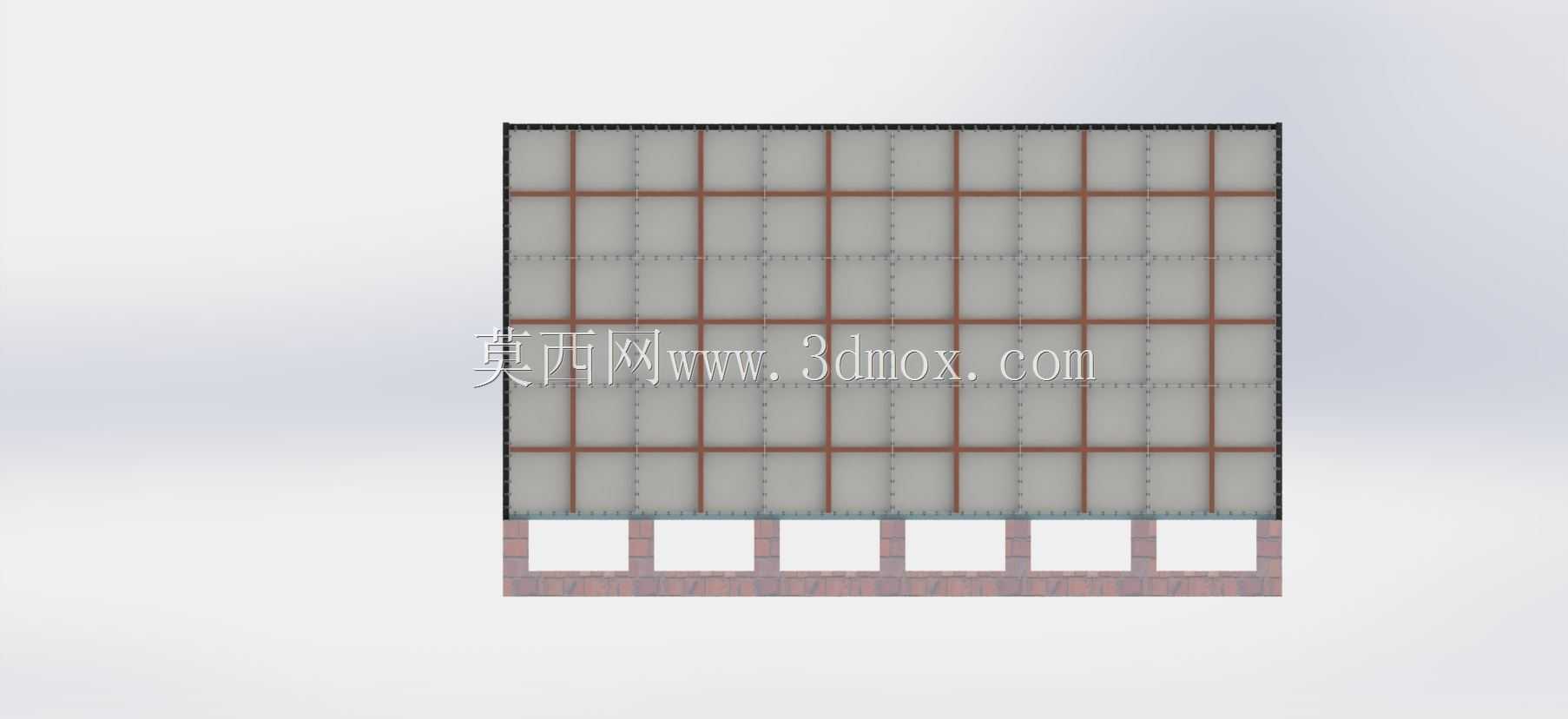

　　在安装边界的适配性上，该箱体的底部支撑仅需要平整的硬化平面即可，不需要额外做一体式混凝土基础，可根据现场地面的平整度，在底部单元板下方加装可调式支撑脚，抵消地面的高度差，保证箱体整体水平，避免因倾斜导致的局部应力集中造成接缝渗漏。箱体的进出水口、溢流口、排污口都可以根据现场管路的走向，在任意单元板上现场开孔安装接口，不需要在工厂预制开孔位置，适配不同项目的管路排布需求，哪怕是后期需要调整管路走向，也仅需要更换对应位置的单元板即可，不需要对整个箱体进行改造。

　　从实际使用的维护角度，这种模块化结构的优势也十分明显，当某一块板件出现腐蚀、外力撞击损坏时，仅需要排空对应液位以下的存水，拆除损坏的单块板件更换新件即可，维修耗时仅为传统焊接水箱的五分之一，且维修过程中不需要动用明火作业，适配加油站、化工仓储区等有防爆要求的安装场景。板件之间的密封采用耐水耐老化的三元乙丙胶条，胶条为连续嵌入式安装，拼接时通过紧固件的压紧力让胶条产生均匀的压缩变形，密封可靠性远高于现场打胶的密封形式，长期使用也不会出现胶层开裂脱落导致的渗漏问题。

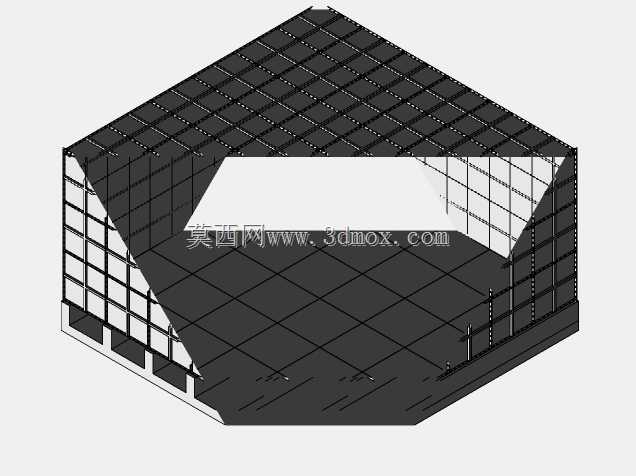

　　在结构强度校核的设计思路上，每一块单元板的加强筋高度、壁厚参数，都是按照最高液位下的静水压力分布做的梯度优化，箱体下部的单元板因为承受的水压更高，筋位密度与板件厚度略高于上部单元板，但连接孔位的尺寸、间距完全统一，不会出现错装的问题，同时这种梯度设计也在保证结构强度的前提下，尽可能控制了整箱的自重，降低了建筑楼面的承重负荷，适配屋顶消防水箱、高层中间层供水水箱等对承重有严格限制的安装场景。箱体顶部同样采用模块化盖板拼接，盖板自带防滑纹理与加强筋，可承受日常巡检人员的行走重量，不需要额外加装检修平台，顶部预留的检修口也可以通过标准盖板单元组合而成，位置可根据现场巡检通道的走向灵活设置。
