CA6140车床万向节开口式防尘套结构

　　在普通卧式车床的进给传动链维护场景中，十字轴万向节作为连接进给箱与光杆、实现变角度扭矩传递的核心部件，其关节位置的防护结构直接决定了传动副的使用寿命。这款开口式防尘套正是针对CA6140系列车床万向节的安装空间与防护需求设计，区别于传统整体式橡胶防尘套的拆装缺陷，采用分体开口结构，无需拆解整个万向节传动副即可完成防护件的更换与维护，大幅降低了车床日常维保的停机时长。从实际工况来看，车床加工区域常年存在切削液飞溅、金属切屑散落的问题，万向节的十字轴轴承位置一旦进入硬质切屑或切削液，会快速造成滚针磨损、润滑脂失效，进而引发传动卡滞、进给窜动等加工精度问题，这款防尘套的包覆范围完全覆盖十字轴与万向节叉的配合间隙，

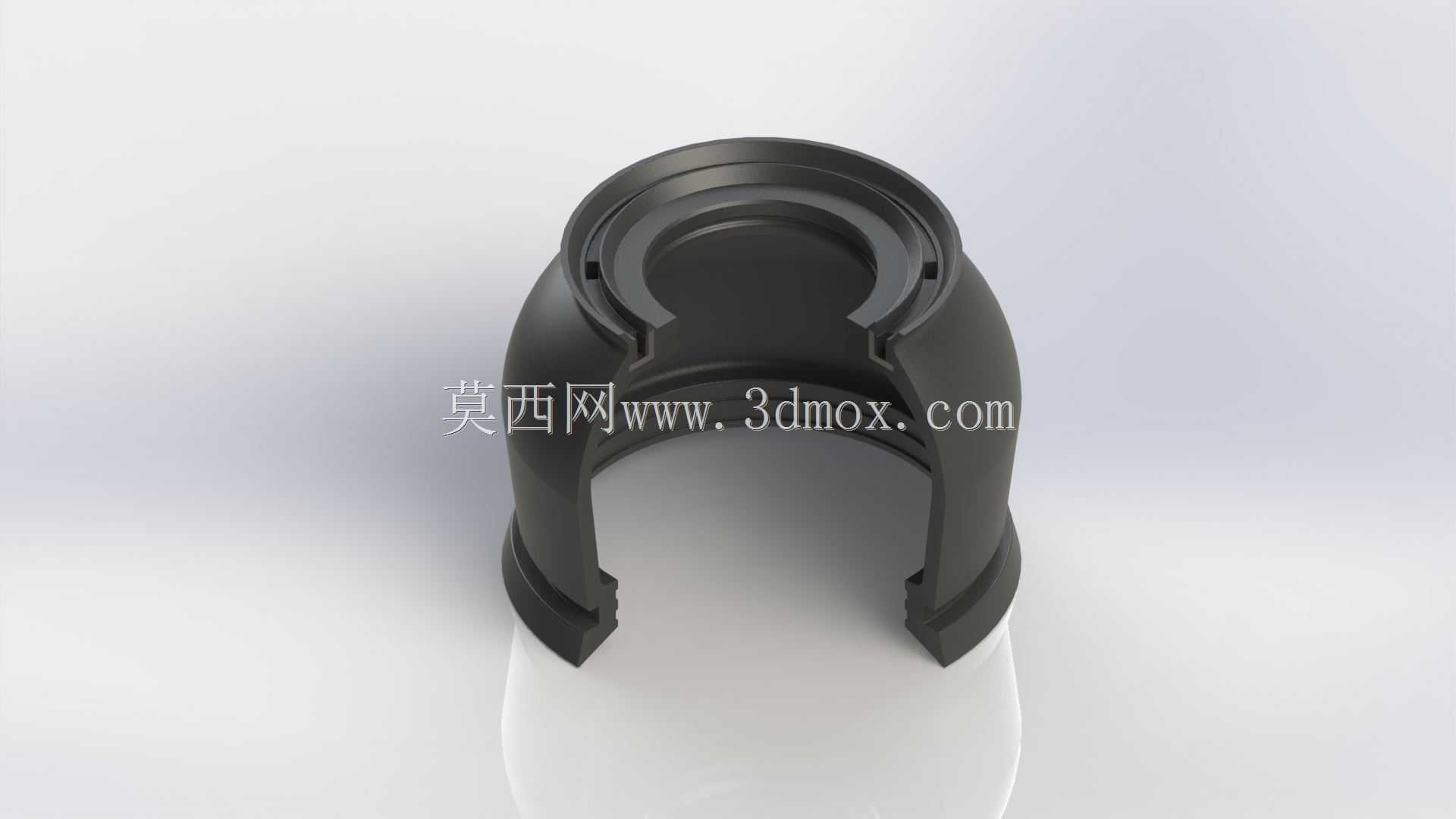

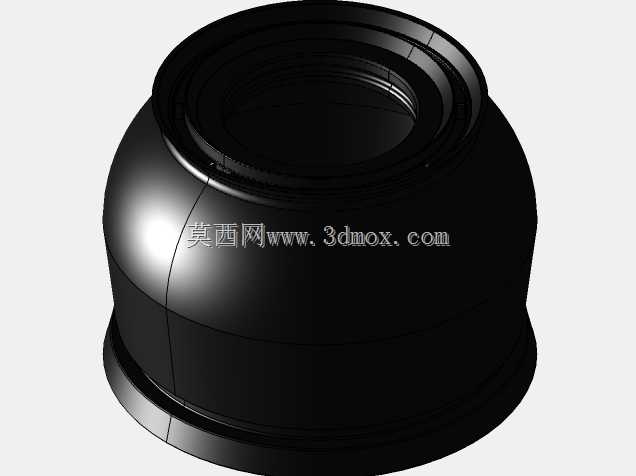

　　开口位置的贴合边做了错位搭接设计，安装后可形成连续的密封屏障，阻挡粒径0.1mm以上的硬质颗粒进入关节内部，同时能留存关节内的润滑脂，避免润滑介质受切削液冲刷流失。设计过程中首先匹配了CA6140车床万向节的安装边界，整体采用对称式的鼓形腔体结构，腔体内部预留了足够的万向节摆动空间，可适配万向节最大25°的轴间夹角摆动需求，不会在传动过程中出现护套与万向节叉的运动干涉。两端的环形定位边分别卡接在两个万向节叉的轴颈台阶位置，定位边的内径尺寸与轴颈外径保持0.2mm的过渡配合公差，安装后可随万向节叉同步转动，不会出现护套相对轴颈的滑移磨损。开口结构的设计充分考虑了现场维保的操作便利性，两个对接边的壁厚比主体壁厚薄0.5mm，

　　具备一定的形变余量，维保人员可直接徒手掰开开口位置卡入万向节关节处，无需借助专用工装，对接后搭接边的重叠宽度达到8mm，即使在万向节高速转动的离心力作用下也不会出现开口脱开的问题。从尺寸匹配角度，这款防尘套的整体轴向高度适配CA6140万向节的关节轴向尺寸，最大外径不超出万向节叉的旋转外轮廓，不会在传动过程中与周边的进给箱盖板、光杆支架等部件产生刮碰。材质选用耐油耐磨的丁腈橡胶配方，可长期耐受车床常用的乳化液、矿物油侵蚀，在-20℃到80℃的车间环境温度区间内保持稳定的弹性与抗撕裂性能，相比传统帆布套或牛皮密封结构，防护寿命提升3倍以上。在实际装配验证中，这款防尘套可直接替换CA6140车床原厂的万向节防护件，

　　不需要对原有万向节结构做任何改动，安装单只护套的耗时不超过2分钟，对于设备维保人员来说，不需要掌握复杂的万向节拆解装配工艺即可完成更换作业。从传动防护的逻辑来看，这类开口式防尘套解决了传统整体式防护件“更换必须拆传动副”的痛点，尤其适合生产任务饱满、停机维保时间窗口有限的机加工车间使用，在避免万向节异常磨损的同时，也减少了因传动间隙过大导致的进给爬行、加工表面粗糙度超差等质量问题。结构设计上没有多余的冗余特征，所有曲面过渡均采用大圆角设计，避免应力集中导致的护套开裂，外表面的光滑曲面也不容易附着切屑，日常清理时只需用车间压缩空气吹扫即可去除表面积攒的切屑与油污，维护成本极低。
