本田车型配套轮毂单元连接法兰结构

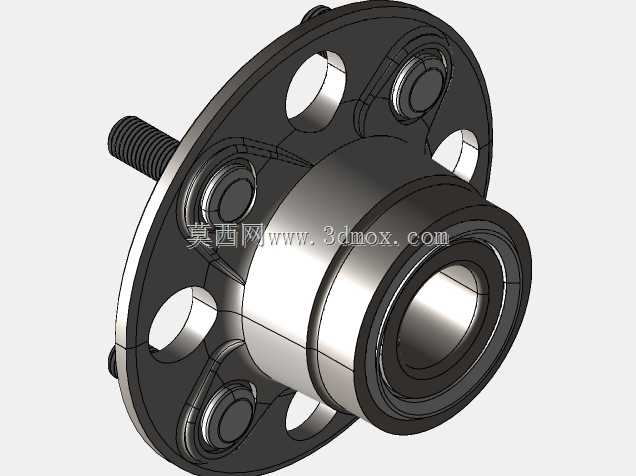

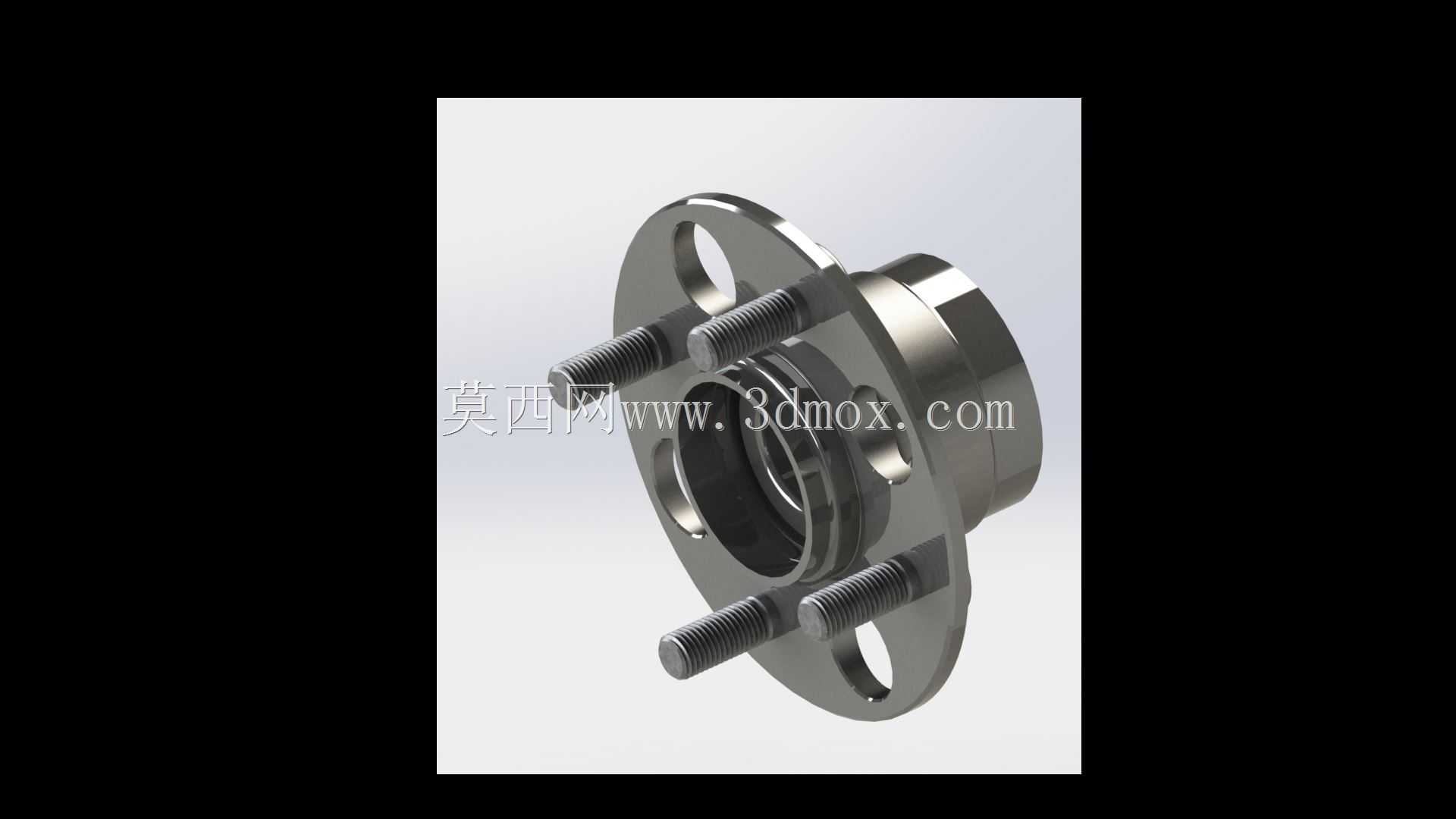

　　轮端连接部件作为底盘行驶系统的核心受力件，直接决定车辆行驶过程中的轮体定位精度、载荷传递效率与转向响应稳定性，这款适配本田对应车型的轮毂连接结构，在日常乘用车维保、底盘改装、逆向开发场景中都有很高的参考价值。从实际装车工况来看，该部件承担着多重载荷传递任务：车辆直线行驶时的垂直载荷会通过法兰盘端面均匀分散到轮毂轴承外圈，转向过程中的横向侧向力则通过四个均布的螺栓柱传递至轮辋安装面，急加速与制动工况下的扭矩载荷，会经由中心轴颈的配合面传递至半轴端，整个受力路径的设计完全规避了应力集中的风险。设计层面上，法兰盘采用了不等厚的盘体结构，靠近中心轴颈的位置厚度更大，向盘体外缘逐渐过渡减薄，这种变截面设计既保证了螺栓安装位置的结构刚度，

　　避免螺栓紧固时盘体出现翘曲变形，又能合理控制部件整体重量，符合乘用车底盘轻量化的设计趋势。四个安装螺栓采用压装式设计，螺栓柱与法兰盘上的安装孔为过盈配合，压装后螺栓根部有定位凸台限位，不会在长期交变载荷下出现松动偏转，螺栓的螺纹规格、伸出长度完全匹配对应车型的原厂轮辋安装孔深度，安装时不需要额外加装调整垫片，轮辋贴合面的平面度控制在0.05mm以内，能有效避免高速行驶时车轮出现动平衡超差的抖动问题。中心轴颈部分的尺寸设计完全适配对应型号的轮毂轴承内圈，轴颈表面的粗糙度、圆柱度公差都满足轴承压装的工艺要求，压装后轴承内圈与轴颈无相对转动间隙，能保证轴承长期运转的同轴度。法兰盘上开设的两个异形减重孔，位置经过受力仿真校核，

　　完全避开了盘体的主受力筋区域，不会削弱结构强度，同时可以为制动盘的安装定位提供对位参考，装配时能快速对齐制动盘与法兰的安装孔位，减少装配对位的时间成本。从安装边界来看，该部件的轴向安装尺寸完全匹配原厂转向节的腔体空间，安装后法兰盘端面与转向节端面的间隙符合设计要求，不会在转向过程中与周边的制动卡钳、防尘挡板发生运动干涉；盘体的最大回转半径经过校核，适配对应尺寸的制动盘与轮辋偏距，不管是原厂配件替换还是同规格改装轮辋的适配，都能保证轮端的运动空间充足。在实际建模参考过程中，这类轮端部件的建模需要重点关注几个公差配合的细节：一是螺栓安装孔的位置度公差，四个孔的分度圆直径偏差需要控制在0.1mm以内，否则会出现轮辋安装孔对位困难、

　　螺栓强行紧固后产生附加应力的问题；二是中心轴颈与轴承配合面的尺寸公差，过盈量过大容易导致轴承压装时内圈涨裂，过盈量不足则会出现轴承内圈跑圈的故障；三是轮辋贴合面的表面粗糙度，粗糙度过高会导致实际贴合面积不足，长期使用后螺栓预紧力衰减，车轮出现松动风险。不同于通用型的法兰连接件，这款轮毂专用的连接结构在细节上做了很多针对性的适配设计，比如法兰盘背面的定位止口，刚好卡入轮毂轴承的外圈定位台阶，装配时能自动对中，不需要反复调整同轴度；螺栓柱的根部做了圆角过渡，避免应力集中导致的螺栓根部断裂问题，这些细节设计都是经过长期道路验证迭代而来的，对于从事底盘零部件设计、汽车维保配件开发的工程师来说，都有很实际的参考意义。在逆向建模或者同类产品开发时，不能只照搬外形尺寸，更要理解每个结构特征对应的受力需求与装配需求，比如变截面盘体的厚度变化梯度、减重孔的位置选取、螺栓压装的过盈量参数，这些细节才是决定部件使用寿命与可靠性的核心要素。
