旋转式径向锻造成型设备结构设计

　　在金属塑性成型加工领域，旋转式径向锻造设备是针对长轴类、管材类、细径金属线材做精准缩径、外形锻打成型的核心加工装备，这类设备的应用场景覆盖五金索具生产、汽车拉线加工、精密管件成型、金属线材制品加工等多个细分生产场景，相比传统切削加工完成的缩径、变径工序，锻造成型的零件不存在切削余料浪费，同时金属流线连续完整，零件的抗疲劳强度、表面光洁度都有明显优势。

　　从设备实际用途来看，这类旋转锻造设备可完成冷态、热态两种工况下的金属锻打作业，冷锻工况下可处理低碳钢、铜、铝等塑性较好的金属材料，完成小直径管材的端头缩径、异形截面杆件的精准成型，加工后的零件尺寸一致性好，表面粗糙度可直接满足多数装配要求，无需额外做精整打磨；热锻工况下可处理合金钢、不锈钢等变形抗力较高的材料，配合前置的加热单元完成大直径棒料的缩径、锥面成型，常见的矿山钎杆端头、钢丝绳索具接头、汽车操纵拉杆的变径段都可通过这类设备一次锻打成型，相比车床切削加工，材料利用率可提升四成以上，加工效率是切削工序的数倍。

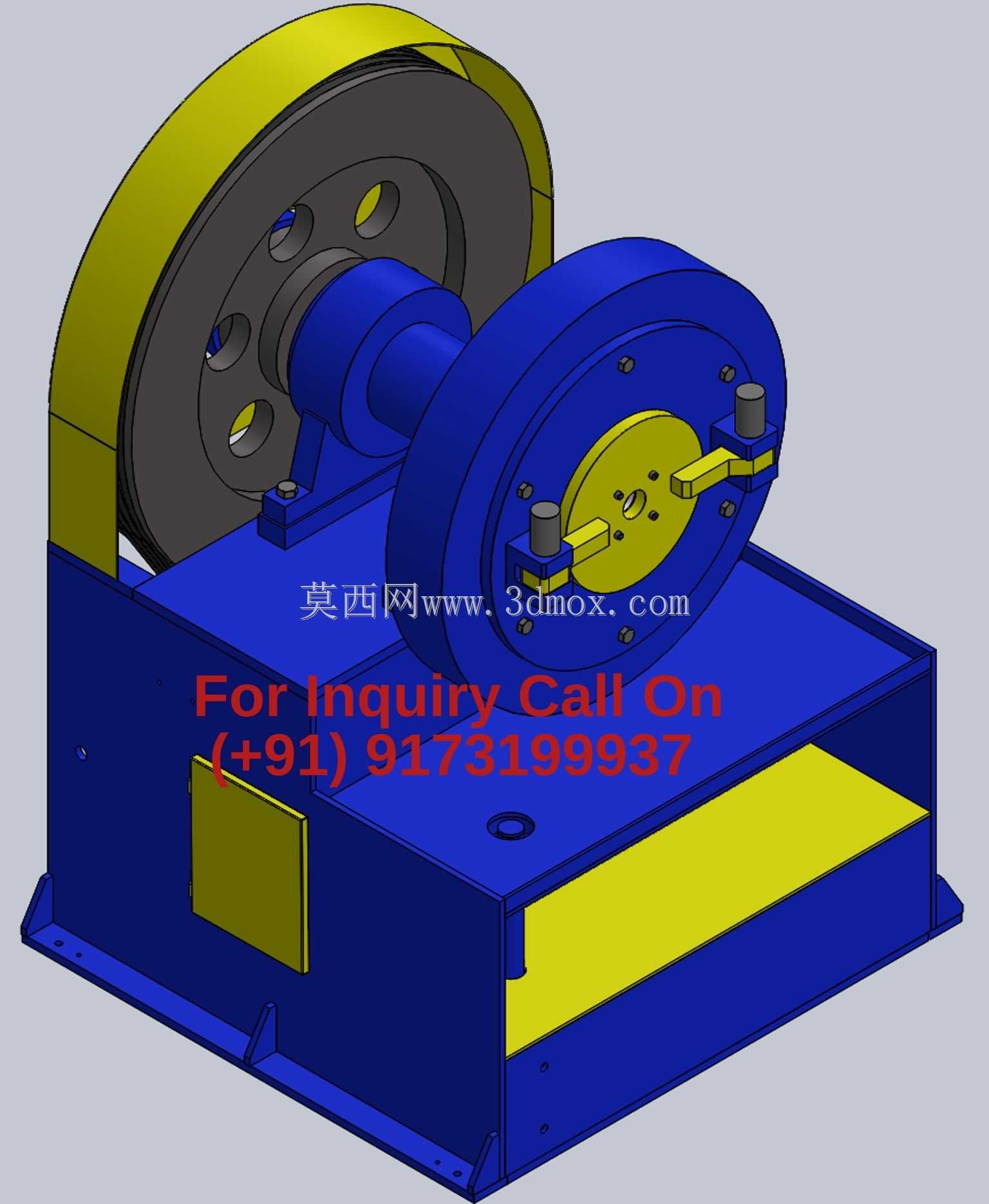

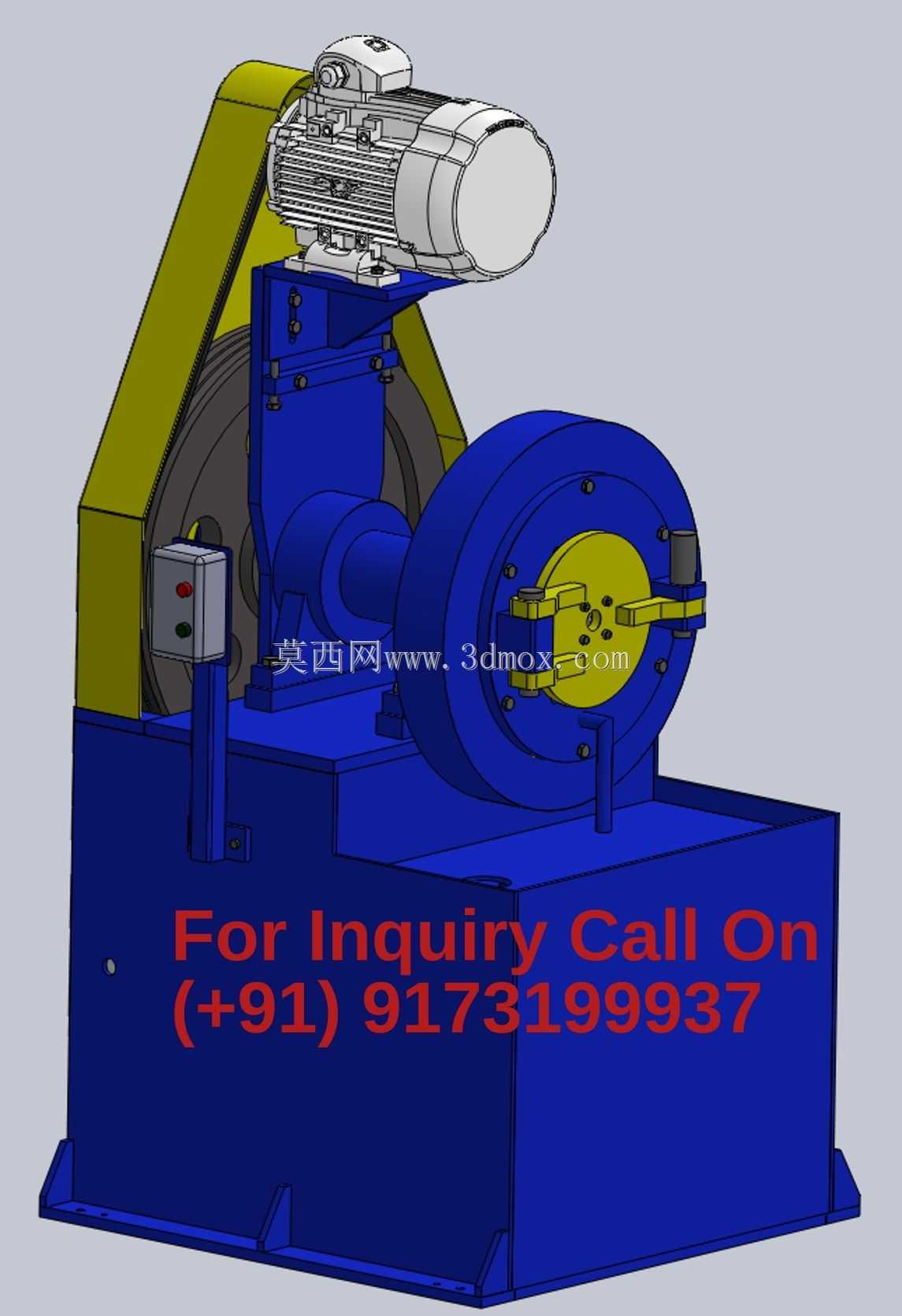

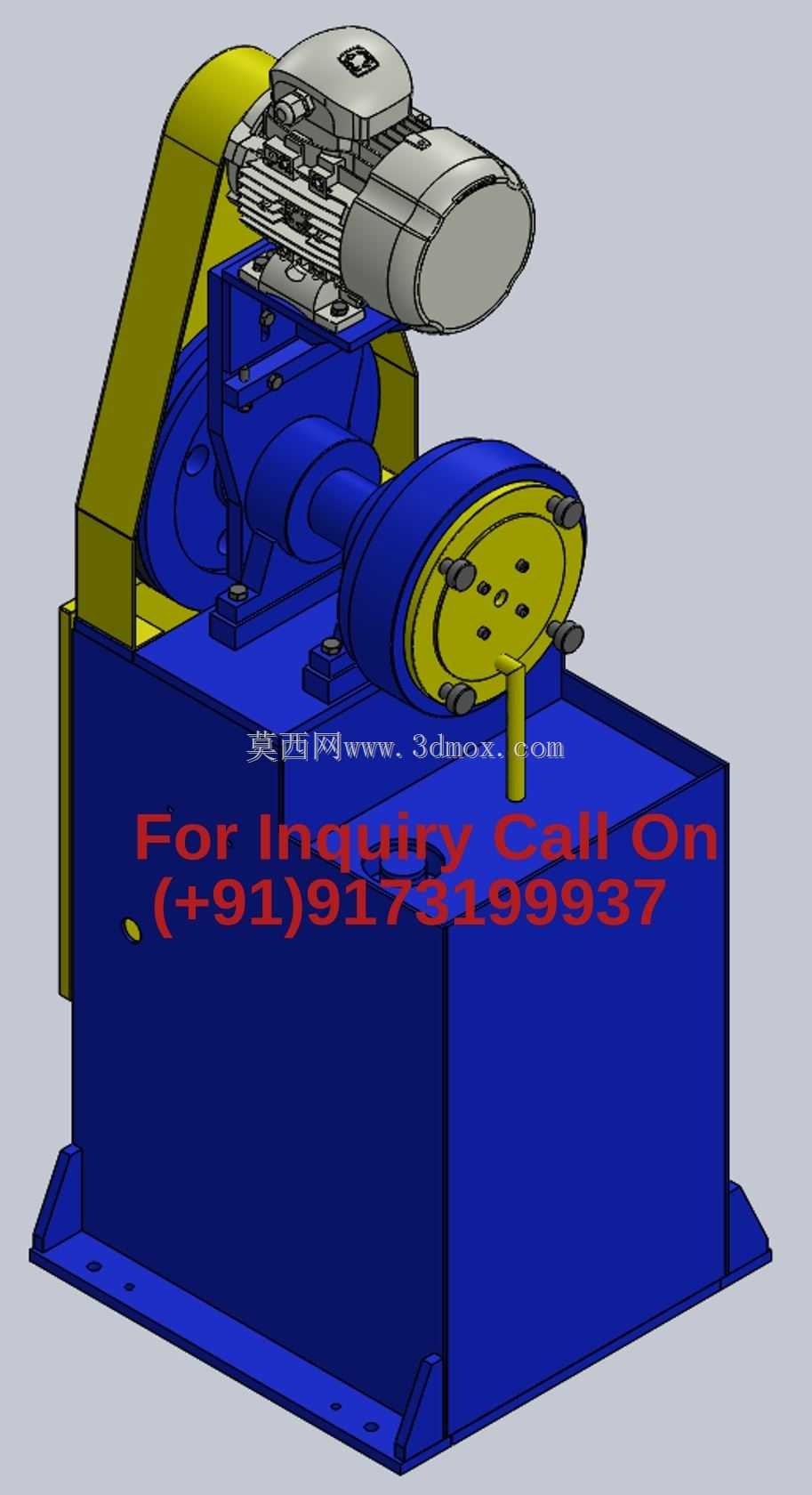

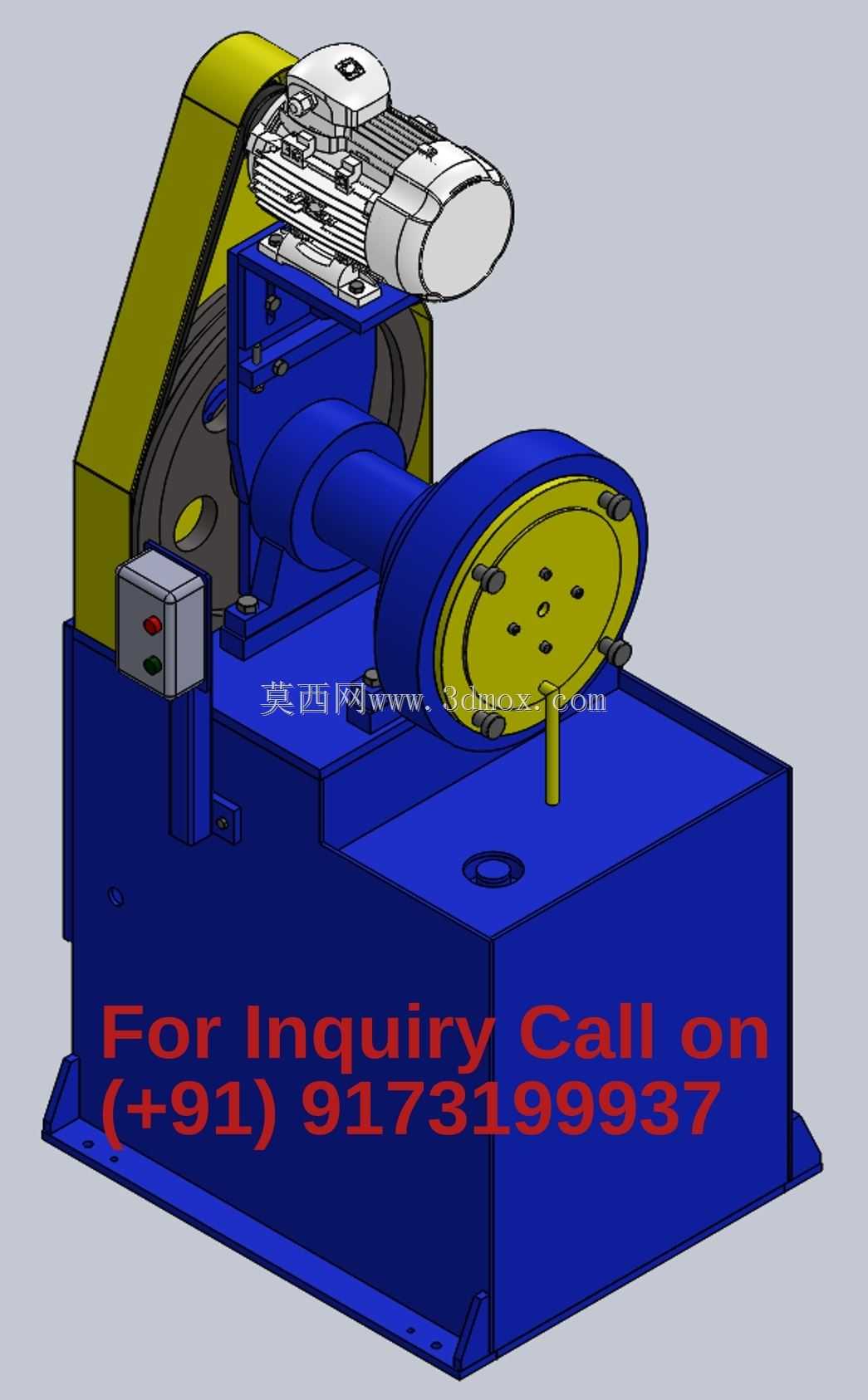

　　从产品功能特性来看，这套旋转锻造设备采用双对称式锤头布局，设备运转过程中锤头围绕工件轴线做高速旋转的同时，沿径向做高频往复锤击动作，每分钟的锤击次数可达上千次，工件在轴向送进的过程中被均匀锻打，不会出现局部应力集中导致的工件开裂问题。设备的动力单元采用独立的异步电机驱动，通过带传动将动力传递至主轴机构，带传动的缓冲特性可吸收锻打过程中的冲击载荷，避免电机直接承受冲击载荷导致的轴承损坏，同时带传动的过载打滑特性可在进料过量时保护内部传动齿轮、锤头组件不受刚性损坏。设备的机架采用整体式焊接箱型结构，焊后经过去应力退火处理，长期承受高频冲击载荷也不会出现机架变形、焊缝开裂的问题，锤头的调节机构采用楔形块微调结构，可根据加工工件的目标直径精准调整锤头的径向行程，调整精度可达0.02mm，可满足不同规格零件的加工需求，无需频繁更换锤头工装。

　　从产品设计思路来看，这套设备的结构设计优先考虑了高频冲击工况下的结构可靠性，所有承受冲击载荷的主轴、锤头、楔块部件都采用合金结构钢锻造毛坯加工，经过调质、表面淬火处理，工作面硬度可达HRC58以上，具备足够的耐磨性和冲击韧性。传动系统的润滑采用内置式油浴润滑，主轴轴承、齿轮传动副都浸没在润滑油中，高速运转过程中可实现持续润滑，同时润滑油可带走锻打过程中传导至传动部件的热量，避免部件过热导致的润滑失效。设备的进料端设计有可调式导向套，可根据加工棒料、管材的直径更换对应规格的导向套，保证工件送进过程中与锤头回转中心同轴，避免锻打过程中出现工件偏摆导致的壁厚不均、尺寸超差问题。设备的底座采用加重型铸铁结构，自身重量可抵消大部分锻打过程中的振动，设备安装时无需做特殊的混凝土地基固定，仅需将底座调平后即可投入生产，降低了车间的安装改造成本。

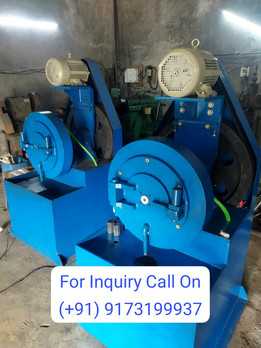

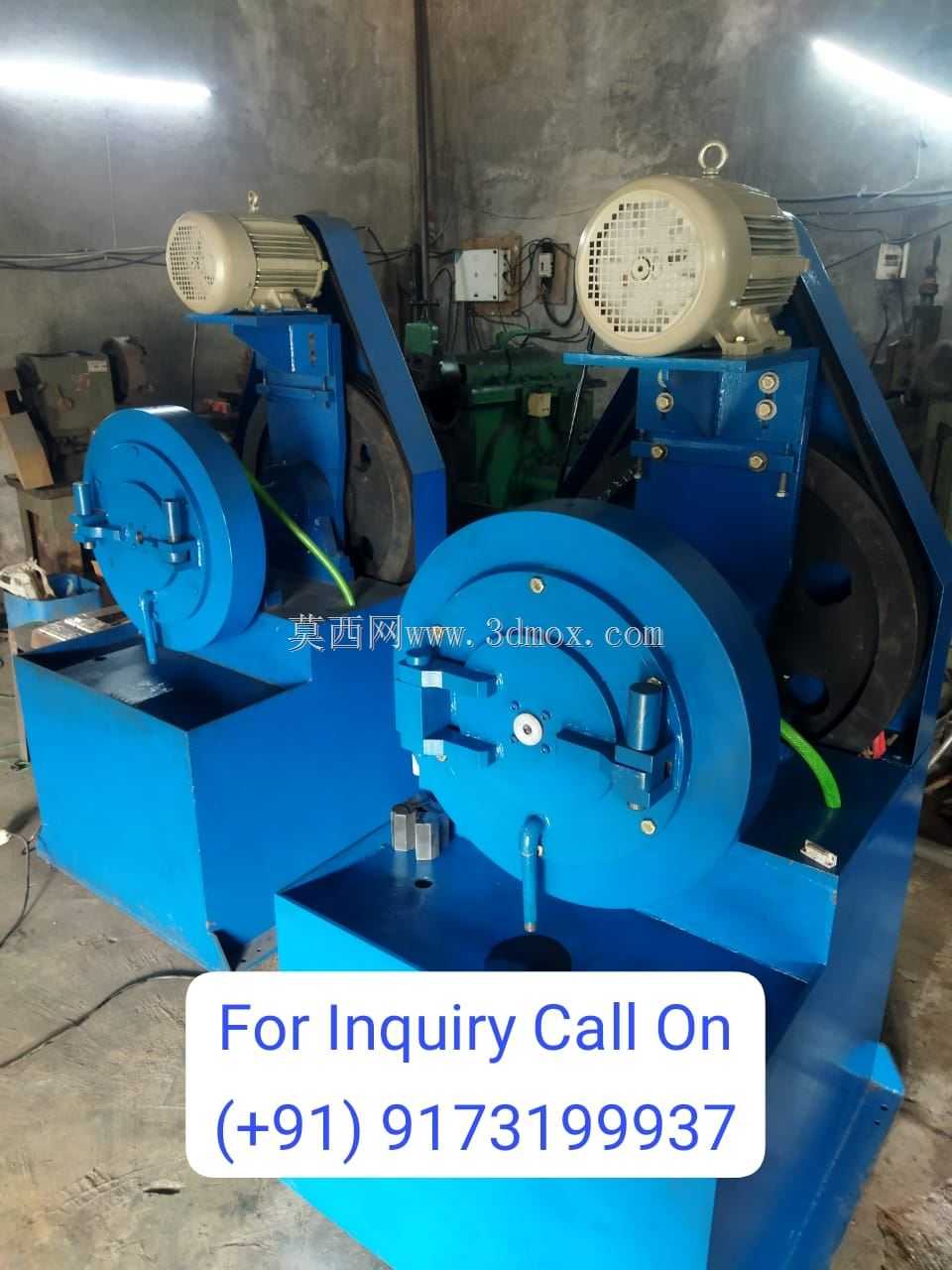

　　从外形尺寸与安装边界来看，这类双工位旋转锻造设备的整体外形长度约2.2米，宽度约1.1米，设备主体高度约1.3米，电机安装座突出主体结构的宽度单侧不超过0.4米，安装时需要预留的操作空间为设备四周各留0.8米的检修、操作距离，进料侧需要根据加工工件的最大长度预留足够的送料空间，若加工长度超过1米的长杆件，进料侧可搭配自动送料架使用，无需人工长距离扶持工件。设备的电控箱独立安装在设备侧方，距离设备主体的距离不小于0.3米，避免锻打过程中的振动导致电控元件松动，设备的总功率根据加工直径范围配置，常规加工直径12mm以下金属线材的机型配置两台3kW的驱动电机即可满足生产需求，车间供电仅需常规三相380V工业电源即可，无需额外配置专用的高压供电线路。设备的出料端设计有导料槽，锻打完成的工件可顺着导料槽滑入成品收集箱，无需人工在出料端接料，降低了操作人员的劳动强度，同时避免了高温工件烫伤操作人员的风险。

　　在实际生产选型过程中，这类旋转锻造设备的锤头行程、锻打频率、电机功率需要匹配常加工工件的材料直径、抗拉强度参数，若长期加工大直径高硬度合金钢工件，需要选配加大主轴直径、加重锤头的机型，同时配套循环冷却系统带走锻打过程中产生的热量，避免锤头长期高温下出现硬度下降、磨损加快的问题。针对需要加工异形截面工件的生产场景，可更换对应型面的锤头，即可完成方形、六角形、锥形等多种截面形状的零件成型，工装更换过程仅需松开锤头压紧螺栓，更换锤头后重新调整楔形块行程即可，整个换型过程不超过半小时，可满足多品种小批量的柔性生产需求。
