CA6140车床V型定位止挡结构件

　　在普通卧式车床的床身导轨配套组件里，这类V型止挡承担着行程硬限位与工件辅助定位的双重作用，是CA6140系列车床加工工位上不起眼但容错率极低的小尺寸结构件。日常车削作业中，溜板箱带动刀架沿床身导轨做纵向进给时，除了电气行程开关的软限位保护，这类安装在导轨指定工位的硬止挡会承担最后一道机械限位的防护作用，避免进给超程撞坏卡盘、尾座等核心部件；同时在部分轴类、套类零件的批量加工场景里，调整好安装位置的V型止挡也能配合定位装置，快速完成工件轴向位置的基准对齐，减少反复对刀的辅助工时。

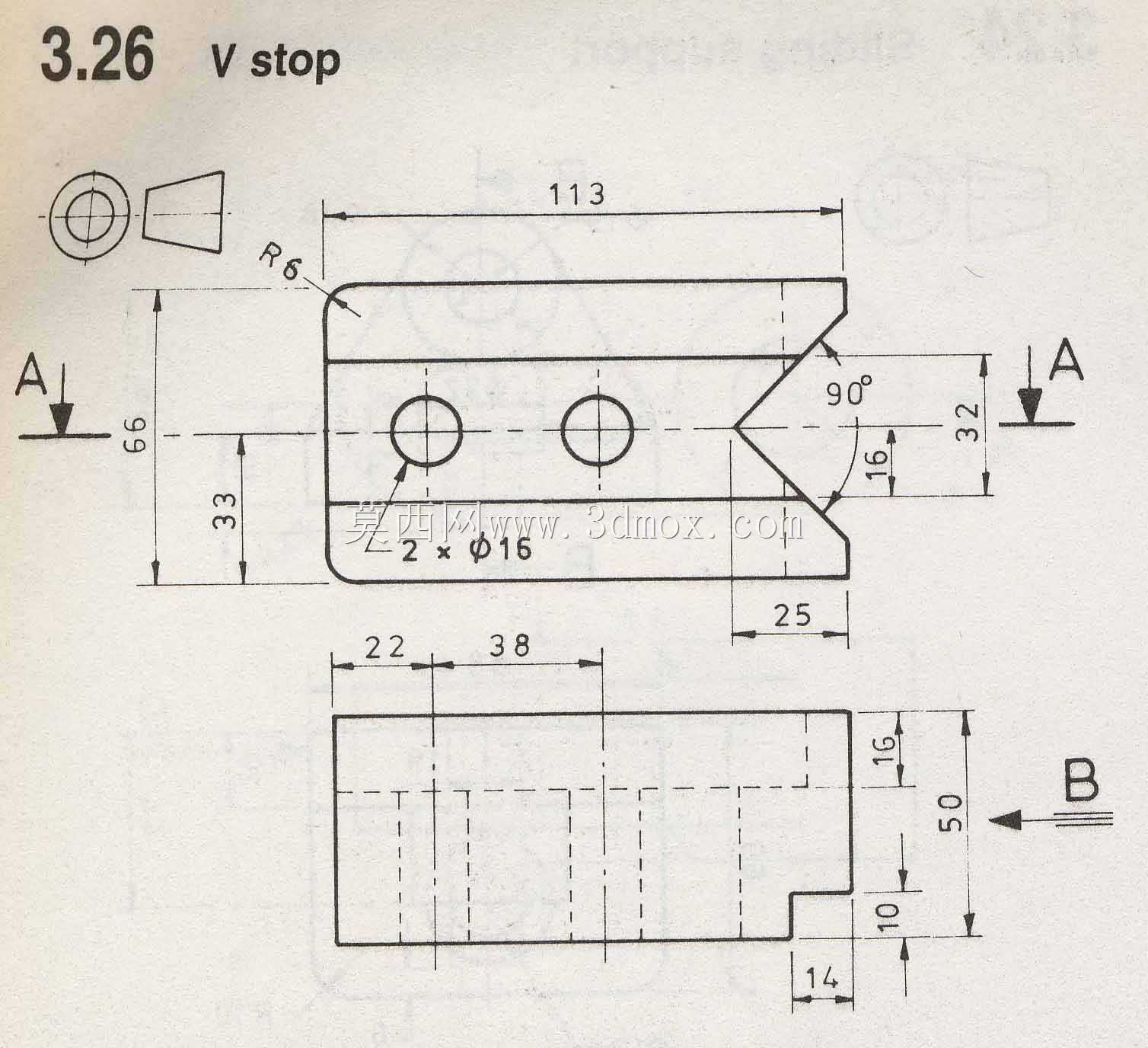

　　从结构设计逻辑来看，这个零件整体采用长条块状的基体构型，总长113mm，主体宽度32mm，总厚度50mm，完全适配CA6140车床床身导轨旁的安装空间，不会和溜板、刀架的运动路径产生干涉。零件一端设计为90°夹角的V型卡口，卡口尖端距离端面25mm，V型面的16mm深度尺寸经过反复校核，既保证和被限位部件的接触面积足够，不会因为长期撞击出现接触面压溃变形，又能让V型面具备自动对中的特性，哪怕安装时存在微小的角度偏差，接触时也能通过V型面的导向作用让受力均匀分布，避免单侧受力导致的固定螺栓剪切断裂。零件另一端做了R6的圆角过渡，没有尖锐的棱角，一方面是避免安装调整时划伤操作人员，另一方面也能减少零件边角的应力集中，长期承受撞击载荷时不会从边角处萌生裂纹。

　　零件基体上设计了两个直径16mm的安装通孔，两孔中心距38mm，第一个孔距离零件圆角端的尺寸为22mm，孔中心距离零件底面的高度为33mm，这个孔位布局是完全匹配车床床身上预设的安装螺纹孔位置的，安装时直接穿入内六角螺栓就能完成固定，不需要额外配做安装孔，降低现场装配的工作量。从厚度方向的结构来看，零件底部设计有14mm宽、10mm深的让位缺口，缺口上方的基体厚度保留16mm，这个缺口是为了避开床身导轨旁的凸起压板结构，让零件安装时底面能完全贴合安装基准面，不会因为干涉出现安装翘起、固定不稳的问题。

　　设计这类止挡件的时候，最容易忽略的就是受力方向的载荷校核，很多新手设计时会把V型面做的过薄，或者把安装孔位置设计的过于靠近V型端，导致长期受撞击后零件出现弯曲变形，甚至螺栓被剪断。这个结构里把安装孔的位置尽量往非受力侧布置，两个孔的连线距离V型受力端的距离足够，形成稳定的悬臂支撑结构，受力时两个螺栓共同承担剪切与拉压载荷，不会出现单个螺栓受力过载的情况。同时零件整体采用平直的六面体基体加工，除了V型面和底部让位缺口之外，其余面都是平面，加工时只需要铣床就能完成全部工序，不需要复杂的工装夹具，加工成本低，后期如果出现磨损更换也非常方便，备件可以快速加工替换，不会因为零件结构复杂导致停机等待时间过长。

　　在实际安装调试时，需要先把零件底面和安装基准面清理干净，避免铁屑、毛刺垫在结合面之间导致安装精度偏差，固定螺栓要加装弹簧垫圈，避免车床长期运行的振动导致螺栓松动，安装完成后要手动盘车移动溜板，检查止挡和溜板接触块的接触位置是否在V型面的中心区域，有没有偏磨的情况，如果接触位置偏移，可以适当调整安装位置，保证接触面受力均匀。日常维护中只需要定期检查V型面的磨损情况和螺栓的紧固状态，当V型面磨损量超过1mm时就需要及时更换，避免因为止挡位置偏移导致限位失效，引发设备碰撞事故。这类小零件虽然在整台车床的成本里占比极低，但直接关系到设备运行的安全性和批量加工的定位效率，结构设计上的每一个尺寸细节，都是长期生产实践中不断优化调整出来的，没有多余的结构，每一处尺寸都对应着实际装配和使用的需求。
