美军战斗步兵荣誉徽章立体结构设计

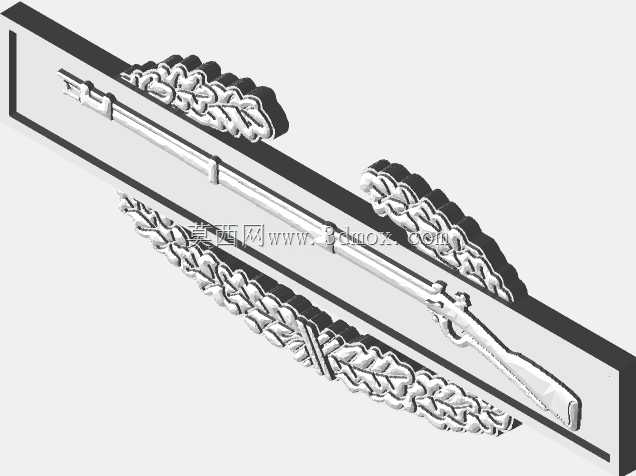

　　该款战斗步兵徽章的三维结构设计，核心围绕正装佩戴的实际场景展开，整体采用长条形斜置布局，主体以1795式斯普林菲尔德步枪为核心视觉元素，步枪沿徽章对角线方向延伸，枪托与枪口分别靠近徽章的两个对角，最大化利用狭长的佩戴空间，适配常服左胸口袋上方的标准佩戴位，不会与军衔、其他勋表产生位置干涉。徽章两侧搭配月桂枝叶浮雕结构，枝叶沿步枪轮廓分层排布，每片叶片的凸起高度控制在0.8mm以内，既保证浮雕的立体感，又避免衣物勾丝、日常剐蹭导致的结构变形。

　　从结构设计逻辑来看，徽章整体采用冲压成型的工艺适配思路，背面预留标准的蝴蝶扣安装柱位，两个安装柱分别位于步枪护木与枪托对应的背部位置，间距控制在22mm，符合美军徽章通用的安装孔距标准，可直接适配市面通用的徽章固定配件，无需额外定制连接件。徽章边缘做0.3mm的圆角倒边处理，避免锐边划伤衣物或者皮肤，整体厚度控制在2.2mm，既保证金属结构的刚性，又不会因为过厚导致佩戴时凸起过于明显，影响着装平整度。

　　在细节特征处理上，步枪的结构还原做了工程化的简化处理，没有完全照搬真枪的微小结构，而是将枪管、枪机、护木、枪托的轮廓做浮雕化处理，枪管部分的凸起高度为1.2mm，是整个徽章的最高凸起位置，形成明确的视觉主次，月桂枝叶的凸起高度为0.6mm，低于主体步枪结构，形成自然的视觉层次，避免所有结构同高导致的图案杂乱。叶片之间的间隙控制在0.4mm以上，满足冲压模具的最小加工间隙要求，不会出现模具冲头断裂、成型后填料不足的问题，适合批量冲压生产。

　　实际应用场景中，该类徽章除了作为实体金属徽章的生产原型外，也可用于军事主题的文创产品设计、虚拟形象的服饰配饰建模、军事题材数字内容的资产制作，结构上预留的背部安装位也支持改装为磁吸结构、胸针结构，适配不同的佩戴需求。建模过程中所有的浮雕曲面都做了拔模斜度处理，垂直于徽章安装平面的拔模角度为3度，满足金属冲压、锌合金压铸的脱模要求，不需要后续做额外的结构修正即可直接用于开模生产。徽章整体的外轮廓做了等宽的边框处理，边框宽度1.5mm，既可以强化徽章的整体轮廓感，也能提升徽章边缘的结构强度，避免边角磕碰后出现变形卷边的问题。

　　从安装边界来看，徽章整体长度为76mm，宽度为19mm，属于标准的战斗步兵徽章尺寸，佩戴时不会超出常服胸袋的上沿宽度，与周边的伞降章、空中突击章等技能徽章的间距可保持在3mm以上，符合军队着装规范中的徽章排列要求。表面的浮雕纹理深度经过反复调整，既保证在光线照射下有清晰的明暗层次，识别度足够，又不会因为纹理过深导致积灰、清洁困难，日常使用中用软布即可擦拭干净，不需要特殊的养护工具。
