二战风格步兵荣誉纪念徽章立体结构设计

　　这类步兵荣誉徽章的三维结构设计，首先要匹配实际佩戴场景的安装边界，日常常服佩戴时需贴合制服面料的曲率，整体采用长条形薄版结构，厚度控制在1.5mm以内，避免佩戴时出现硌压衣物、凸起过高勾挂装具的问题，主体长度适配常服左胸口袋上方的预留佩戴位，宽度不超过制服领口到口袋边缘的横向间距，保证佩戴后视觉协调不突兀。从功能特性来看，徽章表面的浮雕结构需要兼顾辨识度与耐用性，表面的步枪图案采用浅浮雕设计，凸起高度控制在0.3mm，既保证图案线条清晰可辨，又避免凸起过高在日常使用中出现磕碰掉漆、勾挂织物纤维的问题，边缘做0.2mm的圆角钝化处理，不会划伤衣物或者佩戴者皮肤。设计思路上，首先还原徽章的核心识别元素，

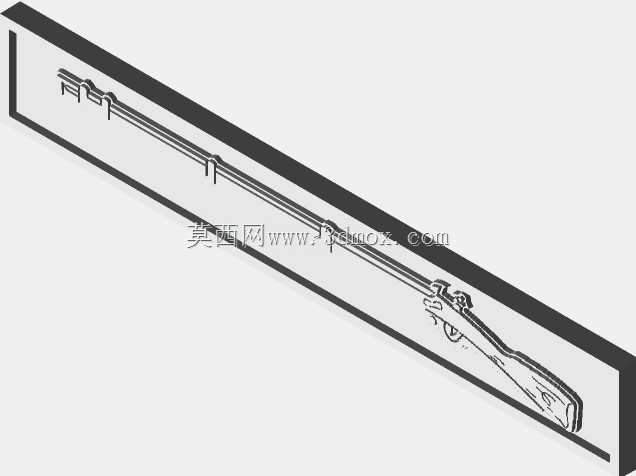

　　长条形基底上的步枪造型沿徽章长轴方向排布，准星、枪管、枪托的比例严格对应实物枪械的轮廓比例，线条做等宽凸起处理，保证不同光照角度下都能清晰识别图案，基底边缘做一圈凸起的围边，既强化徽章的整体轮廓感，也能提升薄型结构的整体刚性，减少冲压或者压铸成型后的翘曲变形问题。实际应用场景中，这类徽章除了作为军事主题的纪念配饰，也可用于军迷收藏、主题展陈的配套饰件，背面的安装结构预留别针焊接位，位置设置在徽章重心偏上1/3处，保证佩戴后徽章不会出现下垂歪斜的情况，焊接位做下沉0.2mm的凹槽设计，别针安装后不会突出徽章背面过多，避免硌压佩戴部位。结构设计过程中，需要考虑不同加工工艺的适配性，如果采用锌合金压铸工艺，所有浮雕的拔模斜度控制在1.

　　5度，避免脱模时出现图案缺损，边角的过渡圆弧统一做R0.1处理，保证压铸时金属液可以充分填充型腔，减少气孔、缺料的不良率；如果采用蚀刻工艺制作，线条的最小宽度不小于0.2mm，保证蚀刻后线条不会出现断连，图案细节完整。外形尺寸的边界控制上，整体长宽比控制在7:1左右，符合传统步兵长条徽章的视觉比例，两端做小圆弧收边，避免直角边缘在使用中出现卷边变形，表面的图案排布预留足够的空白边距，图案距离徽章边缘不小于2mm，避免后续打磨、抛光工序中磨损图案边缘。从结构强度角度考虑，薄型徽章的基底虽然厚度不大，但通过边缘围边的加强结构，整体抗弯折强度比同厚度的平板结构提升40%以上，日常佩戴过程中受到轻微挤压不会出现永久变形，

　　浮雕部分的根部做小圆角过渡，避免应力集中导致凸起部分受碰撞后断裂。针对不同的佩戴需求，背面也可以适配蝴蝶扣、磁吸安装等不同的固定结构，安装位的凹槽尺寸做通用化设计，可兼容市面上常规的徽章固定配件，不需要额外修改主体结构即可适配不同的安装方式。图案细节的处理上，步枪的扳机、护木、表尺这些细节做简化浮雕处理，在保证识别度的前提下避免过于细碎的结构增加加工难度，同时减少使用过程中积灰藏污的缝隙，日常擦拭清洁更加方便。
