CA6140车床配套内燃机润滑系统油底壳结构

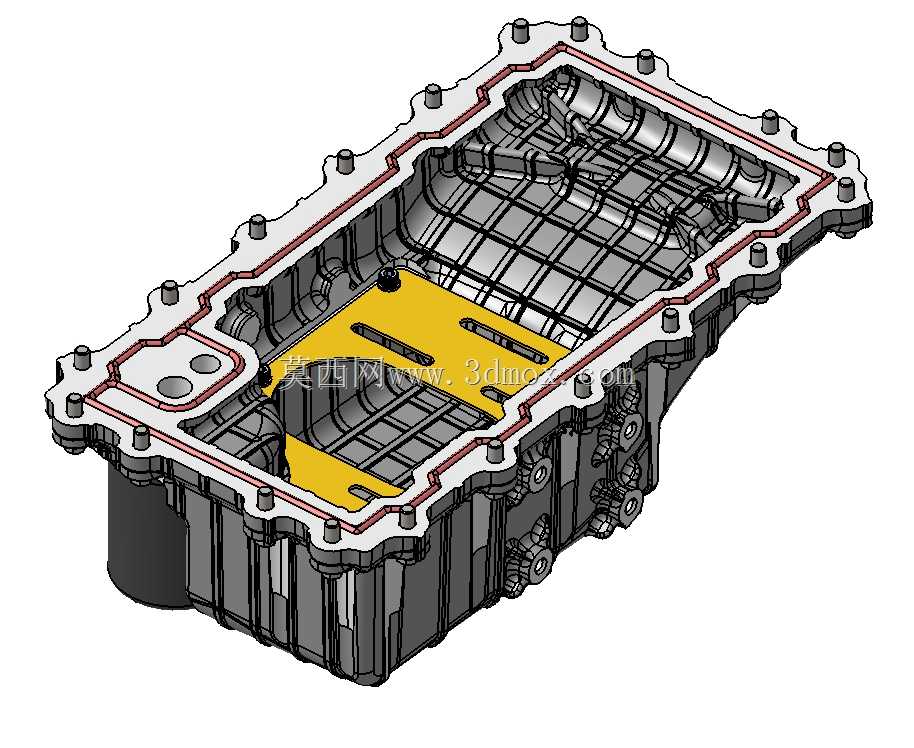

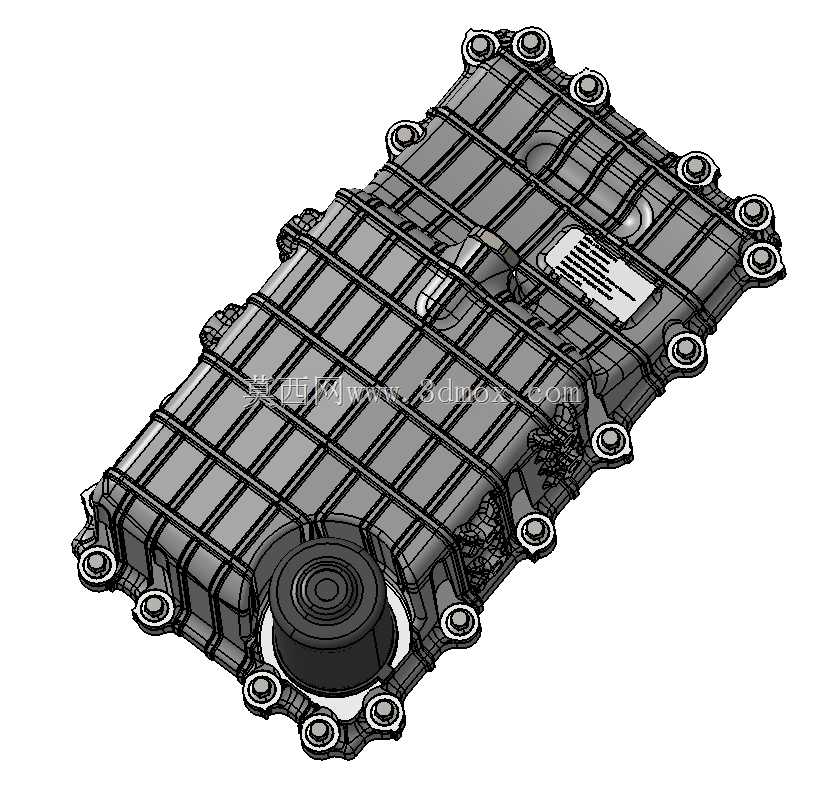

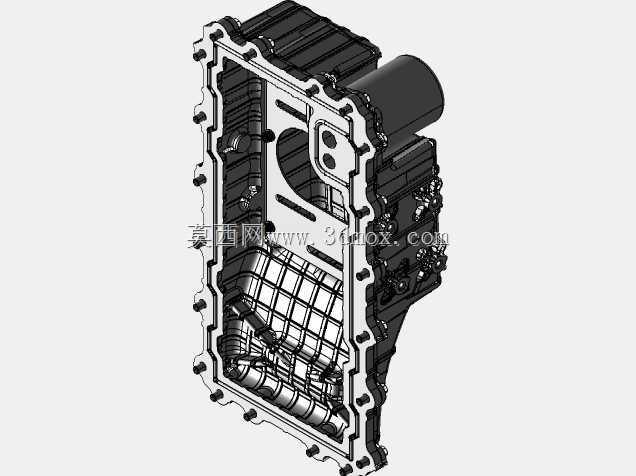

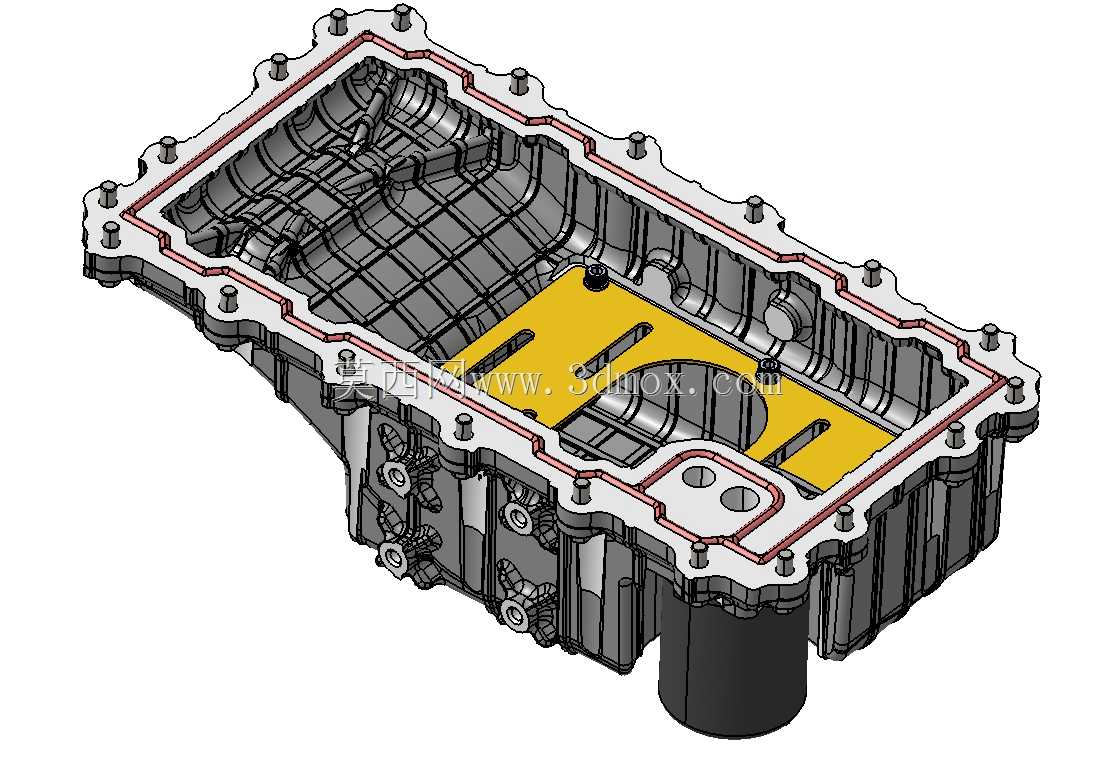

　　在机床配套动力单元的润滑系统设计中，油底壳是承担储油、散热、杂质分离与密封防护的核心壳体构件，本次呈现的油底壳结构适配CA6140车床配套的内燃动力单元，其结构设计完全围绕车床动力舱的安装边界与润滑工况需求展开。从实际安装场景来看，车床动力舱的下部安装空间受床身铸件轮廓、传动轴布置、油路管线走向的多重限制，油底壳的外形轮廓并非规则的矩形腔体，而是结合安装面的螺栓孔位分布做了适配性的轮廓裁切，周圈的安装法兰边均匀布置了密封螺栓孔，孔位间距经过密封压力计算，避免安装后出现密封垫压合不均导致的润滑油渗漏问题，法兰边的折弯角度与床身安装面的倾斜角度完全匹配，保证装配后接合面的贴合度达到密封要求。

　　从功能特性来看，该油底壳的腔体深度经过润滑油容量核算，能够存储动力单元全工况循环所需的润滑油量，腔体内部设置了多道交错的挡油筋结构，当车床运行过程中出现启停、换向、进给负载突变时，挡油筋可以抑制腔体内润滑油的剧烈晃动，避免润滑油面大幅倾斜导致的机油泵吸空问题，同时挡油筋也作为加强结构提升了薄壁壳体的整体刚性，减少机床运行过程中振动传导带来的壳体共振异响。腔体一侧的凸起结构是为机油集滤器预留的安装空间，集滤器吸口位置设置在腔体的最低洼区域，保证润滑油在正常液位下能够完全覆盖吸口，同时该区域也预留了磁性放油螺塞的安装位，能够吸附润滑油中携带的铁屑类磨损杂质，减少杂质进入机油泵造成的配合面磨损。

　　从设计思路层面，该油底壳采用薄壁冲压结合局部加强的结构方案，在保证结构强度的前提下尽可能降低构件自重，壳体表面的冲压加强筋沿着腔体受力方向布置，既能够提升壳体的抗变形能力，也可以增大壳体与外界空气的接触面积，提升润滑油的自然散热效率，帮助动力单元在连续车削加工的长时间运行工况下维持合理的润滑油温度。安装法兰边的密封槽结构采用阶梯式设计，能够适配不同厚度的耐油密封垫，密封槽的深度公差控制在合理范围内，既避免密封垫过度压缩失去弹性，也防止压合量不足导致的密封失效。在安装边界的适配设计上，油底壳的上部接合面完全匹配缸体下部的安装轮廓，所有螺栓孔的位置度公差满足装配要求，不需要现场修配即可完成安装，壳体外侧的凸起避让结构完全避开了床身的加强筋、传动轴端盖等相邻构件，保证装配后留有足够的间隙，避免运行过程中出现构件干涉碰撞。

　　在实际工况适配中，该油底壳的腔体容积匹配动力单元的润滑油循环流量，当车床进行大进给量的重切削加工时，动力单元处于高负荷运行状态，润滑油温度上升后体积膨胀，腔体上部预留的膨胀空间能够容纳膨胀的油量，避免润滑油从呼吸帽处溢出。腔体内部的挡油板结构同时可以起到初步的油气分离作用，减少曲轴箱通风系统携带的润滑油量，降低润滑油的非正常消耗。壳体的壁厚选择经过刚度校核，在机床运行的振动环境下不会出现薄壁颤振，同时也不会因为壁厚过大增加不必要的重量，影响动力单元的整体布置。
