U型卡扣式连接固定结构练习件

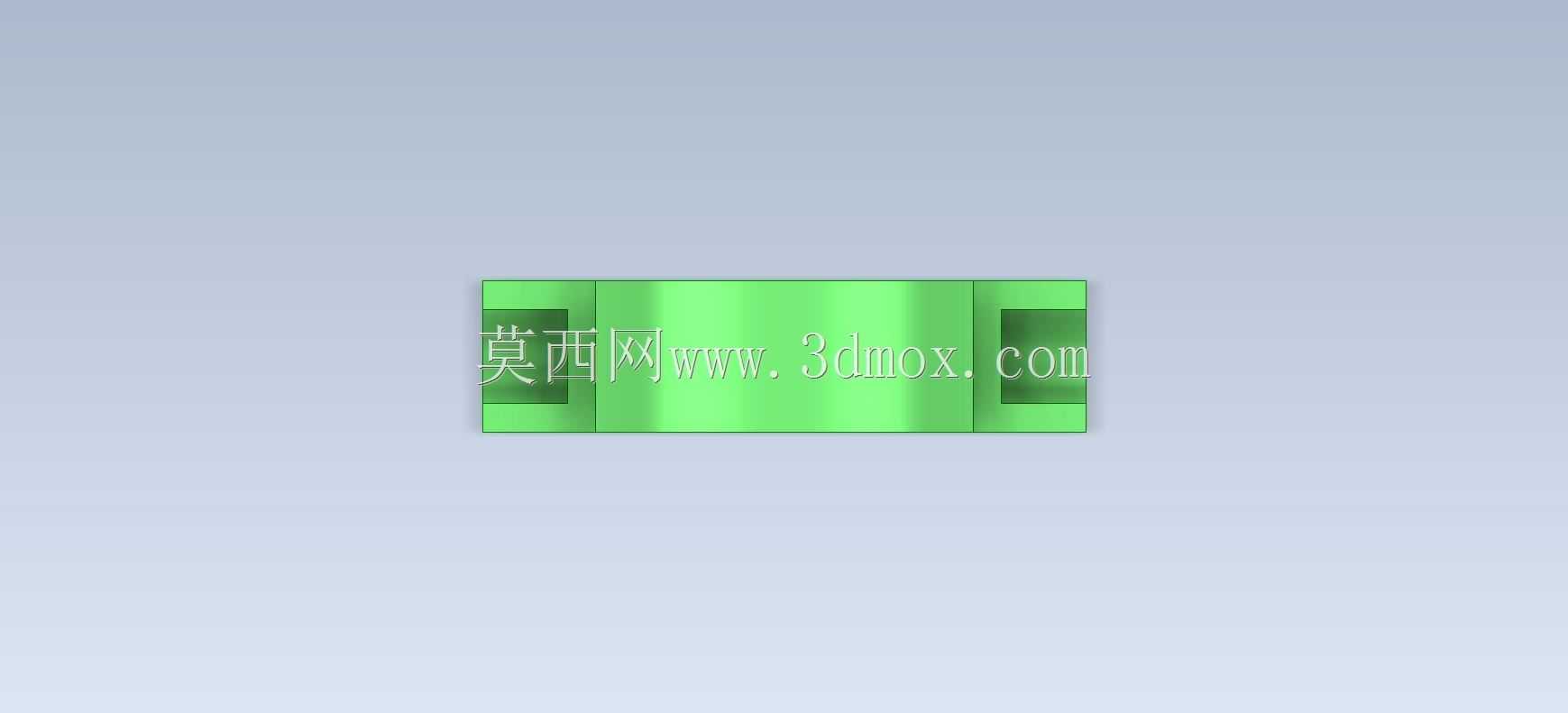

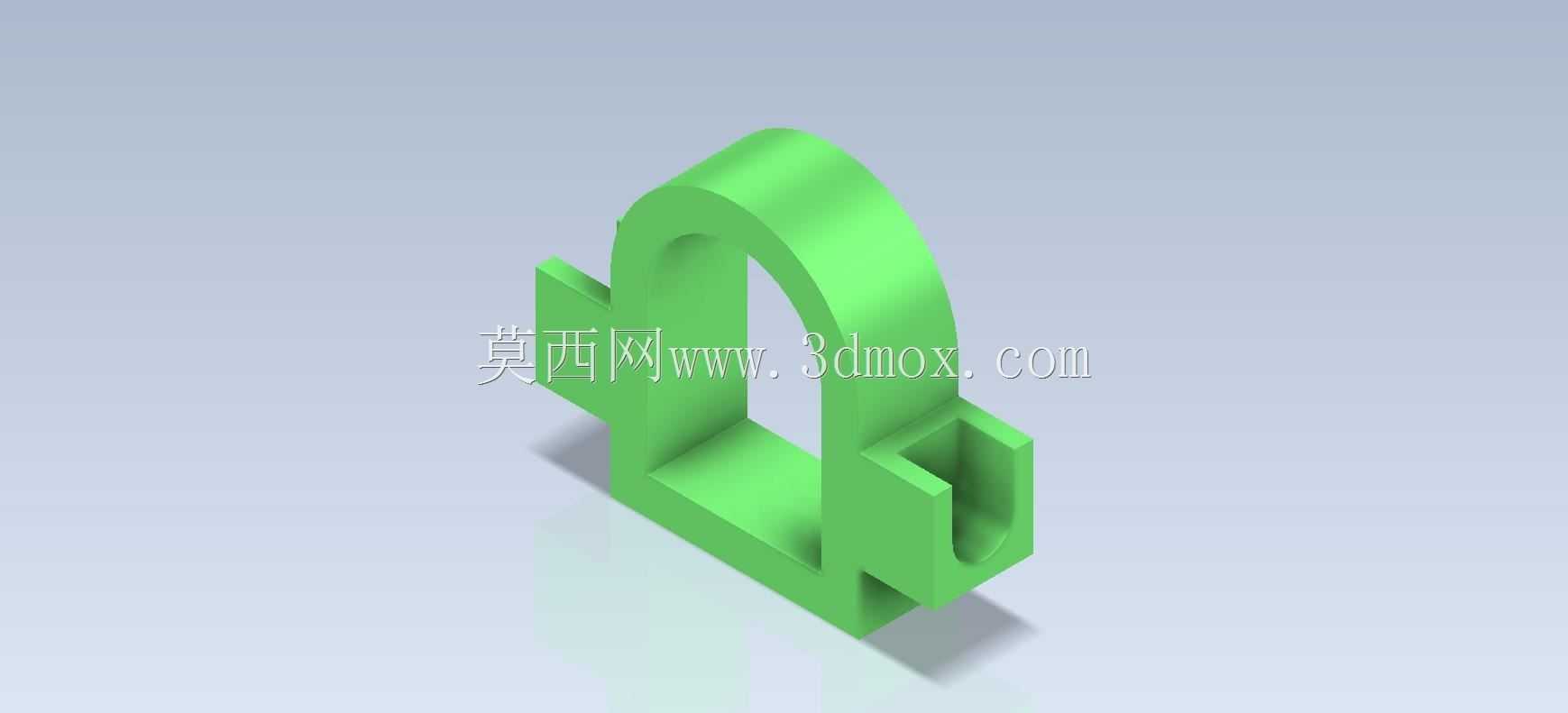

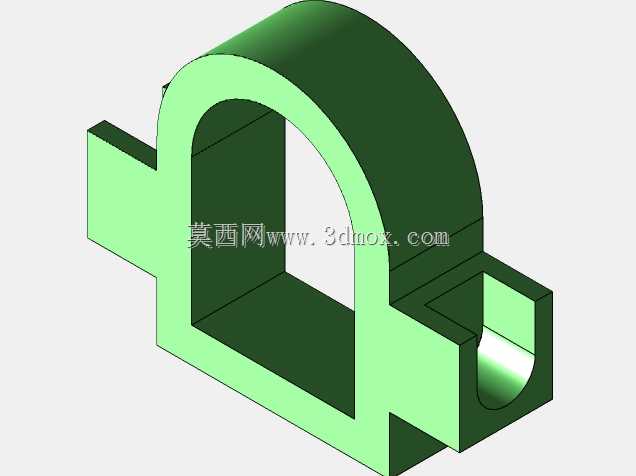

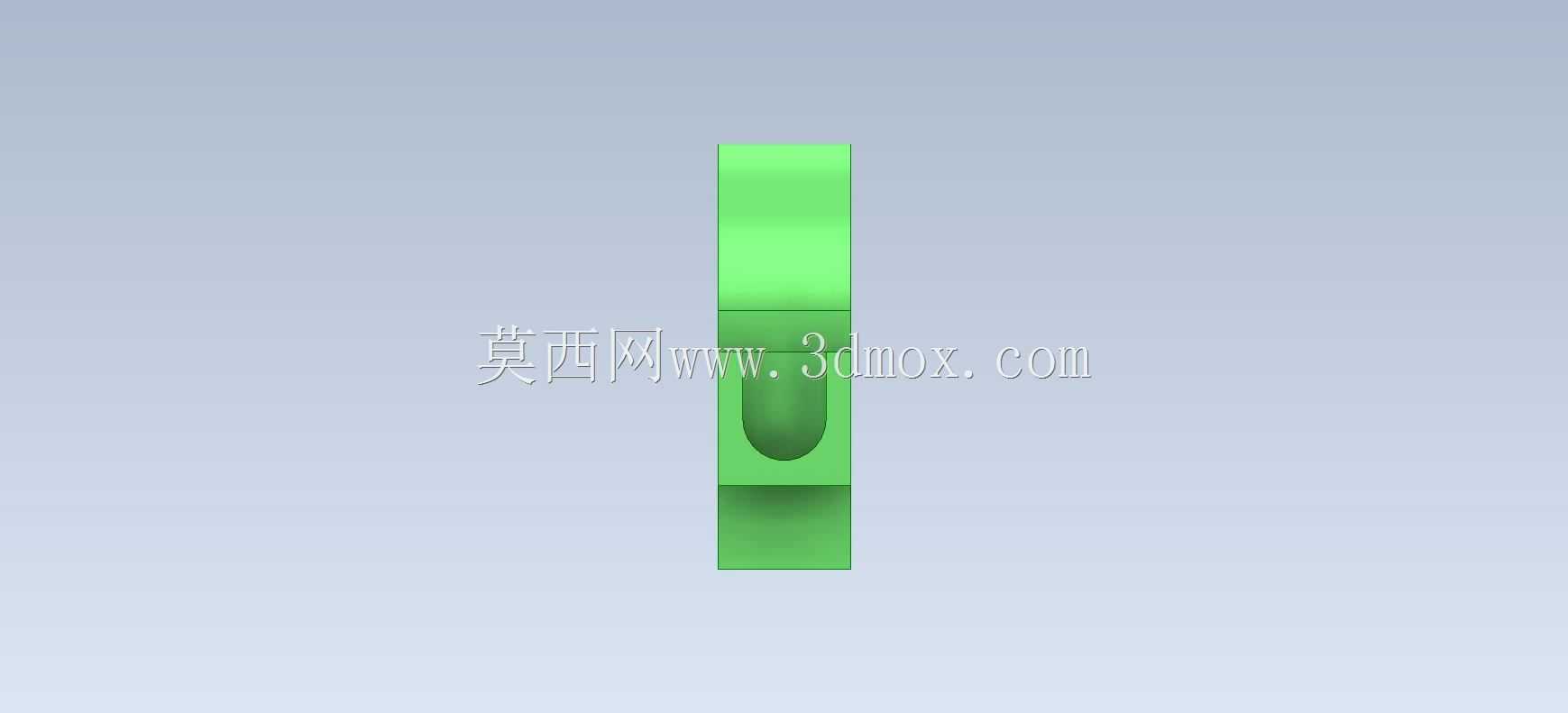

　　这个U型卡扣结构在日常的小型设备装配、工装治具搭建场景里出镜率很高，很多做非标自动化的工程师在做快速拆装的工位治具时，都会优先考虑这类卡扣结构，不用额外打螺丝，徒手就能完成拆装，维护换型的时候能省不少时间。从结构功能上看，这个零件主要承担两个作用，一是作为相邻两个组件的连接载体，二是通过自身的U型开口结构实现快速卡合定位，侧面伸出的两个凸耳是用来和对接件的卡槽配合，实现安装后的轴向限位，避免卡合后出现松脱窜动的问题。

　　做这个结构的建模练习的时候，首先要考虑的是卡扣的形变余量，U型的圆弧过渡段不能做太尖锐的直角，不然反复拆装的时候应力集中在拐角处，很容易出现断裂，尤其是用PLA或者ABS做3D打印验证的时候，直角拐角的层间结合力弱，掰个两三次就会裂，所以圆弧内R角至少要留到壁厚的0.5倍以上，才能保证反复拆装的结构强度。然后是侧面的卡槽配合尺寸，凸耳的厚度要比对接卡槽的宽度小0.1到0.2毫米，这个间隙是给安装时候的形变留空间，要是做零对零的配合，实际打印或者机加工出来的零件有公差，根本卡不进去，间隙留太大的话卡上之后会晃，定位精度就达不到要求。

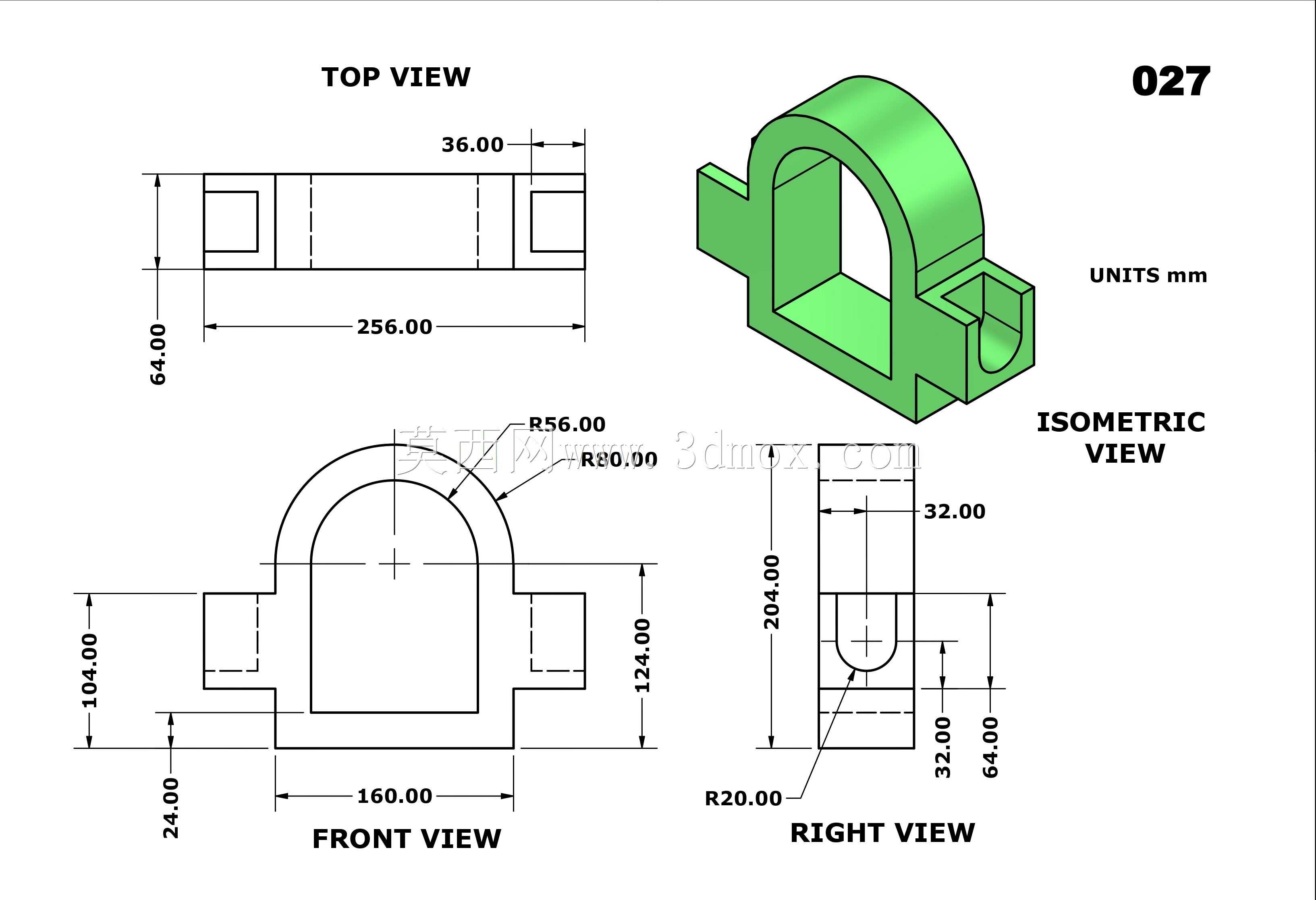

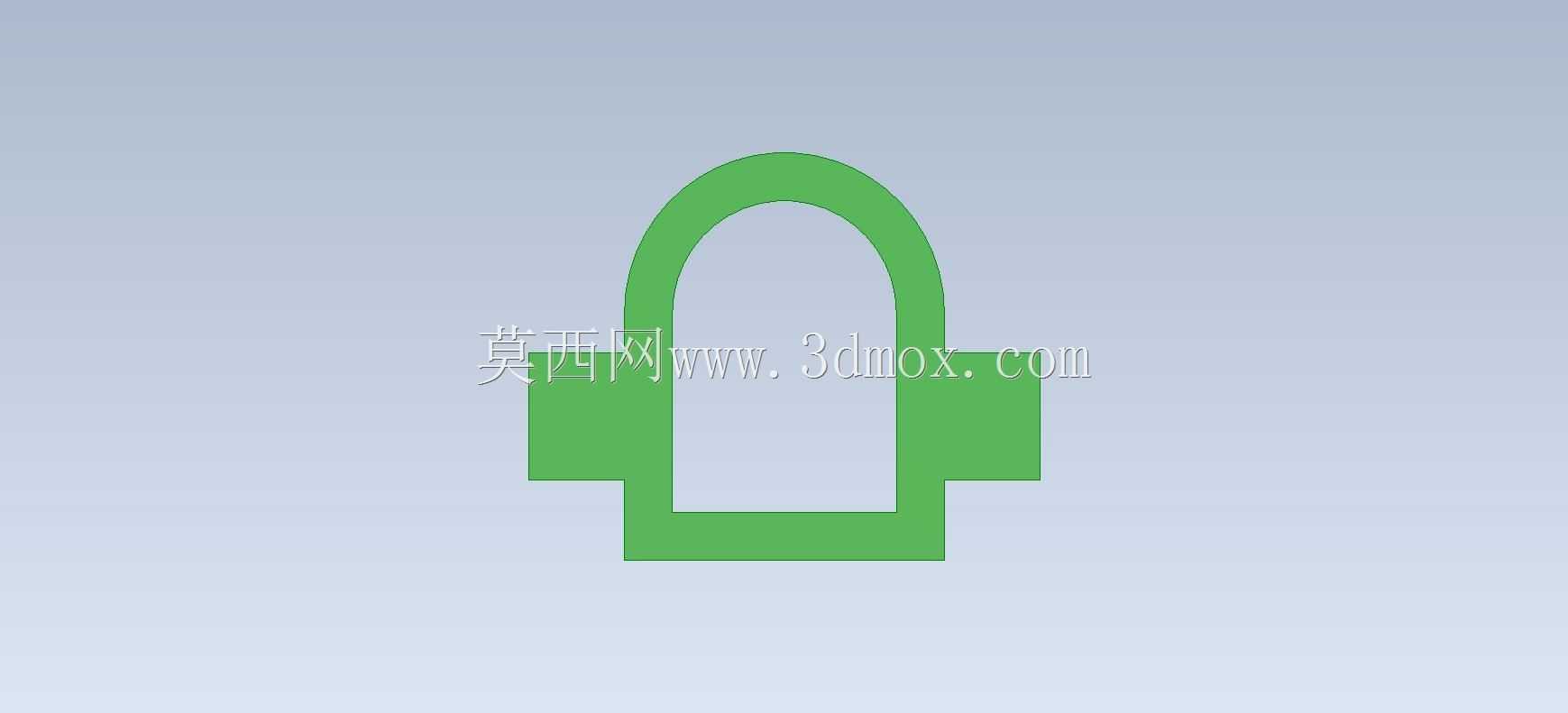

　　从安装边界来看，这个零件的整体外轮廓是对称结构，U型开口的内空尺寸要比被卡合的杆件直径大0.3毫米左右，保证卡入的时候能顺畅滑入，不会出现卡滞。底部的方形凹槽是用来和安装基座的凸台做定位配合，凹槽的深度不用做太深，3到5毫米就足够，太深的话会增加不必要的打印或者加工时间，还容易在凹槽根部积料，导致安装面不平。整个零件的壁厚要保持均匀，尽量控制在2到3毫米之间，壁厚不均的话不管是注塑还是3D打印，都会出现收缩变形，导致安装面翘曲，没法和基座贴合。

　　在实际的设备应用里，这类卡扣结构经常用在小型设备的外壳快拆、线束固定卡扣、工装治具的快速换型模块上，相比螺丝固定的结构，它不需要额外的紧固件，装配效率能提升60%以上，而且不需要工具就能拆装，现场维护的时候非常方便。设计的时候还要考虑卡扣的拔模角度，要是后续要开模量产的话，所有的竖直面都要留1到1.5度的拔模斜度，不然脱模的时候会刮伤零件表面，甚至把卡扣拉断。如果是做手板验证的话，用FDM3D打印的时候要注意摆放方向，尽量让U型的受力方向和打印层的方向垂直，不然层间受力的话很容易断裂，要是受力比较大的场景，可以在卡扣的受力位置做加强筋，加强筋的厚度不要超过主壁厚的0.6倍，避免表面出现缩痕。

　　很多新手做这类卡扣结构的时候容易犯的错就是只看外观尺寸，不考虑实际装配的形变和公差，做出来的结构要么卡不进去，要么卡上之后松松垮垮，要么用几次就断，这个练习件刚好能把这些常见的设计点都覆盖到，从草图绘制的时候就要把配合间隙、圆角过渡、壁厚均匀这些因素考虑进去，而不是画完外形就完事。比如U型开口的顶端要做小小的倒角，卡入的时候能起到导向作用，不用精准对准就能滑进去，现场操作的工人不用特意找位置，能提升装配的容错率。侧面凸耳的卡合面要做一点点倒扣，倒扣的量控制在0.5毫米以内，既能保证卡合之后不会轻易松脱，又不会因为倒扣量太大导致拆装的时候需要用很大的力，甚至把卡扣掰断。

　　另外这个结构的安装空间要求也不高，整体占用的空间很小，在很多紧凑的设备内部也能布置，不需要预留螺丝安装的扳手空间，这也是它在小型设备里应用广泛的原因之一。做建模的时候，所有的特征尽量用全约束的草图来绘制，方便后续修改尺寸，比如要适配不同直径的卡合杆件的时候，只需要修改U型内空的尺寸参数，整个模型就能自动更新，不用重新画一遍，这也是参数化建模的优势所在。在做结构验证的时候，可以先做简易的受力仿真，看看反复拆装的时候应力集中的位置是不是在圆弧拐角处，要是应力超过材料的屈服强度，就适当加大圆角或者增加局部壁厚，保证结构的使用寿命。
