工业设备用按压式旋转锁闭机构结构

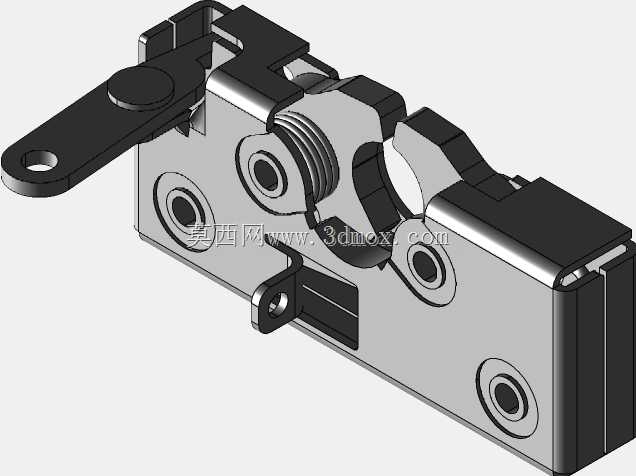

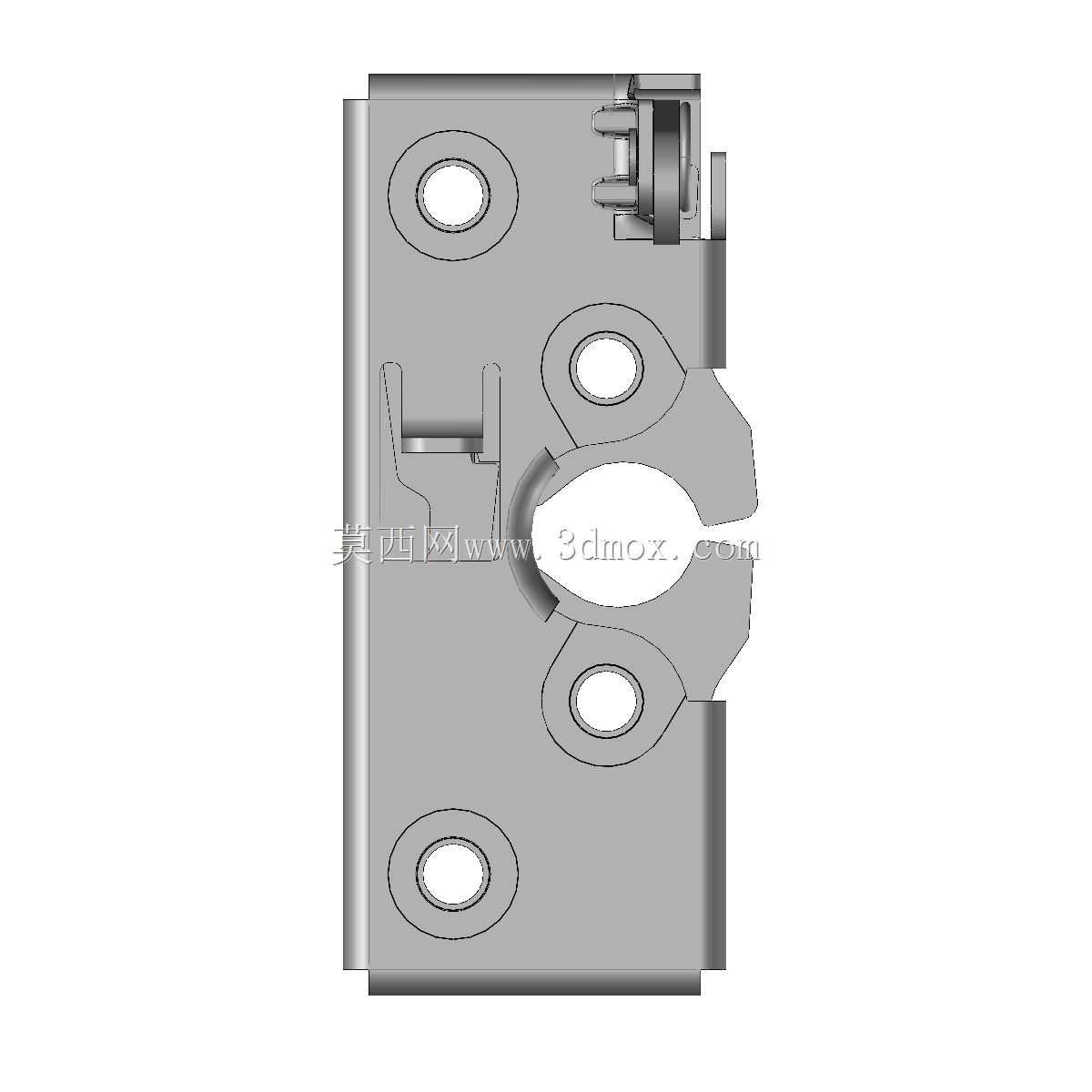

　　这款旋转锁闭机构的结构设计，核心围绕高频次开合场景下的可靠锁止需求展开，在各类工业舱门、设备防护门、特种车辆舱盖的应用场景中，这类锁具需要同时兼顾操作便捷性、锁止抗振性与安装适配性，避免设备运行过程中因振动出现意外松脱，同时也要保证操作人员在带防护手套的工况下能够快速完成开合操作。从结构布局来看，该锁采用底板集成式设计，所有传动、锁止构件均集成在一块冲压成型的金属安装底板上，底板上预留的四个沉头安装孔位，可直接通过螺栓固定在门板或舱体的安装平面上，安装时不需要额外设计复杂的适配支架，仅需要在安装面上加工对应位置的过孔与锁舌让位槽即可完成装配，大幅降低了现场安装的加工难度。锁体的核心传动采用凸轮-旋转摆臂结构，

　　外侧的操作摆臂延伸出锁体主体，操作时扳动摆臂即可带动内部的凸轮结构转动，驱动锁舌完成伸出与收回动作，摆臂的操作力经过凸轮曲面的力臂放大，不需要施加过大的操作力即可完成锁止，即便在锁舌与锁扣存在少量位置偏差的情况下，凸轮结构的导入斜面也能引导锁舌顺利卡入锁扣位置，补偿一定的安装公差。锁舌部分采用旋转卡扣式设计，锁止状态下锁舌旋转卡入配套的锁扣卡槽内，形成面接触的受力结构，相比传统直动式插销，这种旋转卡扣的受力面积更大，能够承受更大的横向冲击载荷，在设备受到外部碰撞或者运行振动时，锁止状态不会因为瞬时冲击力出现脱开。内部的弹簧复位结构布置在凸轮转轴位置，能够在锁止到位后提供持续的预紧力，消除各个传动构件之间的配合间隙，

　　避免长期使用后出现旷量导致的锁止松动，同时在解锁状态下也能保持摆臂的位置稳定，不会因为设备晃动出现摆臂随意摆动的问题。从安装边界来看，锁体整体为扁平式布局，厚度方向尺寸控制在较小范围内，安装后突出门板表面的高度较低，不会在设备外侧形成突出的磕碰风险点，适合应用在有通行空间限制、需要避免构件突出刮碰的场景。操作摆臂的长度经过优化，扳动角度控制在90度范围内，操作时不需要过大的操作空间，即便在舱门周边空间局促的位置，也能顺利完成开合操作。在实际选型应用中，这类锁具可以适配不同厚度的门板，通过调整配套锁扣的安装位置，即可适配1mm到5mm厚度范围内的金属门板或非金属板材，不需要对锁体本身做结构修改。锁体的外露构件均采用圆角过渡处理，

　　没有尖锐的棱角，避免操作人员操作时被划伤，符合工业设备的安全设计要求。内部传动构件的配合面均预留了合理的配合间隙，即便在有少量粉尘、凝露的工况下，也不会因为杂质卡滞导致操作失灵，日常维护仅需要定期在转轴位置添加少量润滑脂即可长期稳定运行，不需要复杂的维护保养。相比传统的螺栓紧固式舱门固定方式，这种旋转锁不需要借助额外工具，徒手即可完成开合，大幅提升了设备检修、舱门开启的操作效率，同时锁止状态有明确的到位手感，操作人员不需要额外检查即可确认锁止到位，避免出现假锁的安全隐患。在结构建模过程中，需要重点关注凸轮曲面的轮廓精度，凸轮的行程曲线直接决定了操作力的变化趋势与锁舌的伸缩行程，曲面加工精度不足会导致操作卡滞或者锁止不到位的问题；其次是各个转轴的同轴度要求，摆臂转轴、凸轮转轴、锁舌转轴的平行度需要控制在合理公差范围内，否则会出现传动阻力过大的问题；安装底板的平面度也需要重点控制，若底板安装后出现变形，会导致内部传动构件的相对位置出现偏差，影响操作顺畅度。
