电气柜门锁用Mesan型弯柄闸阀式锁具

　　在工业电气配套领域，电气柜、控制柜、配电箱这类壳体的门锁选型，一直是结构设计阶段容易被忽略但直接影响后期运维效率与柜体防护可靠性的环节，这款弯柄式转舌锁，就是针对常规一字锁操作力矩不足、带防护手套操作不便的场景优化的结构件。

　　从实际使用场景来看，这类锁具大量应用在车间低压配电柜、户外控制柜、机床操作电箱、工业自动化设备的防护柜门位置，区别于民用柜锁，工业场景下的锁具需要兼顾操作便捷性、锁止可靠性，还要适配不同厚度的柜门安装板材，同时在运维人员佩戴劳保手套的情况下也能顺利完成开关操作，不需要额外借助钥匙或者工具就能实现快速启闭，部分需要频繁开启的巡检柜位置，这类无钥匙快开结构的锁具能大幅降低运维的操作耗时。

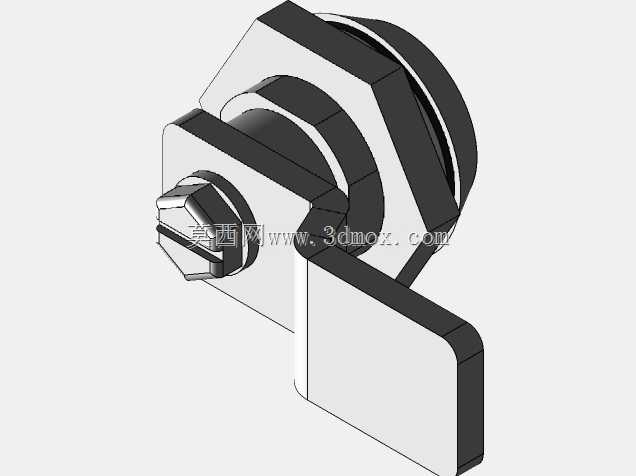

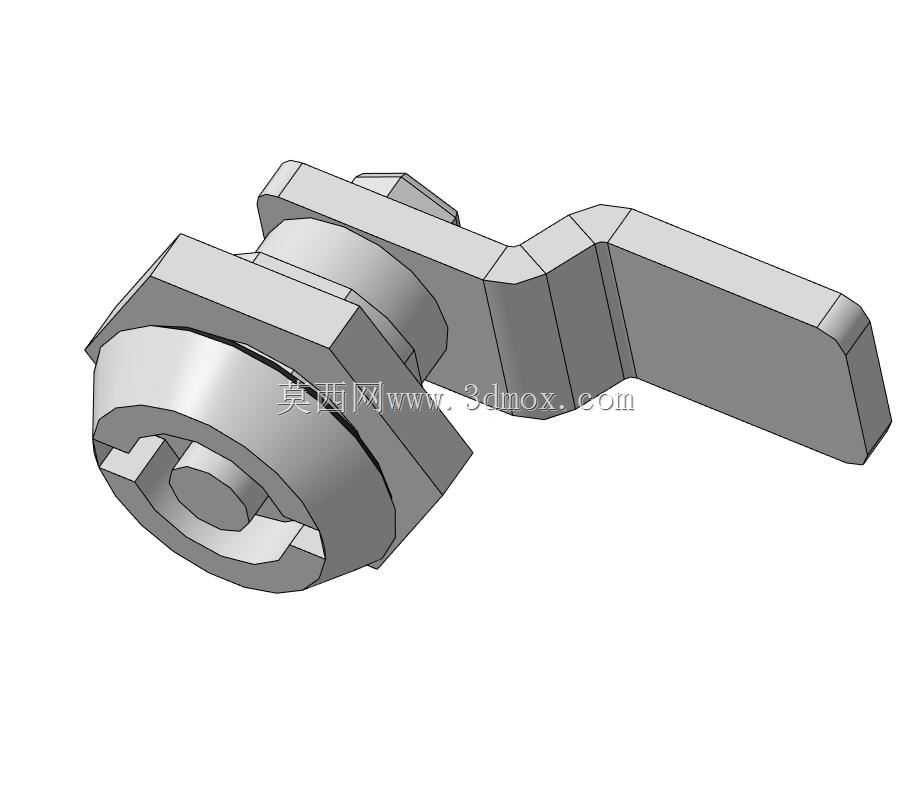

　　从功能特性上拆解，这款锁采用偏心转舌锁止结构，锁头部分为带定位卡槽的圆柱安装结构，安装时直接从柜门外侧插入预先开好的安装孔，内侧通过配套的卡簧或者锁紧螺母固定，不需要复杂的紧固件连接，安装效率很高。锁体的操作端做了弯折式的长手柄结构，手柄长度经过力矩优化，转动时不需要施加太大的按压力，仅靠扳动手柄就能带动尾部的锁舌转动90度，实现柜门与柜体框架的锁合或者脱开，手柄的弯折角度做了抬升设计，即使柜门表面有贴装标识、密封胶条凸起，操作时也不会出现手指被卡住的情况，戴厚帆布手套或者绝缘手套操作时，手指能顺利探入手柄下方完成扳动动作。锁头的前端做了一字开槽的应急操作结构，当手柄出现意外损坏的极端情况时，也可以用一字螺丝刀插入开槽完成应急开锁，避免柜门无法打开影响设备抢修。

　　设计思路上，这款锁没有采用复杂的锁芯弹子结构，针对的是不需要权限管控、仅需要实现柜门闭合锁止、防止无关人员随意开启的通用柜体场景，去掉冗余的钥匙锁芯结构后，整体零件数量大幅减少，锁体主体采用锌合金压铸成型，表面做喷砂钝化处理，在普通工业车间的非强腐蚀环境下能长期使用不会出现锈蚀卡滞，锁舌部分采用弯折的钢板冲压成型，和锁体的转轴部分采用方榫连接，传递扭矩时不会出现打滑空转的问题，锁舌的伸出长度可以根据柜门和柜体框架的搭接量调整，适配1-3mm厚度范围的柜门安装板材，不需要针对不同板厚单独开模制作不同规格的锁具。

　　从安装边界尺寸来看，锁头的安装圆柱直径适配行业通用的18mm标准柜门安装孔，大部分标准电气柜的开孔模具都能直接加工对应的安装孔，不需要单独定制开孔刀具，锁体安装后突出柜门表面的高度控制在15mm以内，不会因为突出过高在车间通道位置造成磕碰，手柄转动的扫掠范围在锁头中心向外延伸60mm的扇形区域内，设计柜门结构时只需要在锁具安装位置周边预留出对应的转动空间，避开柜内安装的线槽、电气元件安装位即可，不会和柜内的元器件产生干涉。锁舌在锁止状态下向侧边伸出的长度为12mm，和柜体框架的锁止搭接量有8mm，即使柜门因为密封胶条压缩反力出现轻微的向外弹起，锁舌也不会从框架的锁孔中脱出，能保证柜门闭合后的紧密性，避免防护等级失效。

　　在实际选型匹配时，需要注意这类锁具不具备防盗功能，仅能实现柜门的闭合锁止，适合用在工厂内部、有人员值守的区域的电气柜上，如果是户外无人值守的柜体，还需要额外搭配挂锁结构或者更换带锁芯的版本，这款无锁芯的快开版本，优势就是操作效率高，故障率低，没有钥匙丢失、锁芯卡滞的隐患，日常维护只需要定期在转轴位置滴加少量润滑油，就能保证长期转动顺畅，在常规的工业环境下使用寿命能达到万次以上的启闭操作，完全能满足电气柜全生命周期的使用需求。
