12032规格径向离心鼓风散热风机结构

　　在工业电控柜散热、小型工业设备风冷、精密仪器温控、紧凑型工控装置的散热系统搭建中，这类侧出风径向鼓风风机是应用频次极高的风冷部件，和常规轴流风扇直吹的送风逻辑不同，径向风机依靠叶轮旋转产生的离心力将气流从蜗壳导向侧方出风口，能够在有限安装空间内形成更高的送风静压，克服防尘网、散热鳍片、密集走线带来的风阻，完成定向热量输送排出。

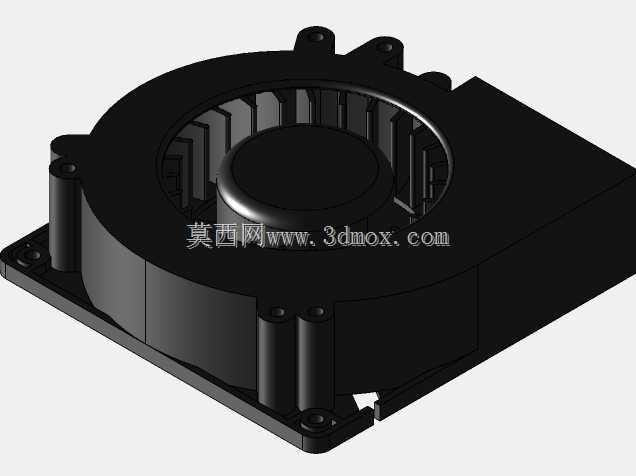

　　从结构设计逻辑来看，这款风机采用一体式蜗壳注塑成型结构，外壳将叶轮完全包裹在腔体内，仅保留侧方的条形出风口与底部的进风区域，外壳四周延伸出带安装孔的固定耳，四个固定位的孔位间距经过标准化匹配，能够直接适配市面主流120mm规格风机的安装位，不需要额外定制转接支架，降低设备结构设计阶段的适配成本。叶轮采用前倾式多叶片设计，叶片沿轮毂圆周均匀排布，叶片曲面弧度经过气流优化，能够在较低转速下实现足够的送风流量，同时控制运行过程中的气流紊流噪音，适合对运行噪音有一定要求的办公类工控设备、医疗辅助装置、桌面型加工设备的散热场景使用。

　　尺寸边界上，这款风机的主体外形为120mm×120mm的正方形轮廓，整体厚度为32mm，属于标准12032规格的径向风机范畴，安装孔位分布在壳体四角的凸台上，凸台高度与壳体主体齐平，安装时可以直接通过M3或者M4规格的螺丝将风机固定在设备壳体的预留安装位上，侧方出风口的宽度与壳体厚度匹配，能够直接对接设备内部的导风通道，将气流精准导向需要散热的功率模块、变压器、伺服驱动器等发热部件，避免气流散逸导致的散热效率下降。

　　实际选型应用中，这类径向风机常被用在空间紧凑无法布置直吹轴流风扇的设备结构里，比如小型激光雕刻机的激光模块散热、桌面型3D打印机的喷头与主板散热、紧凑型工控机箱的内部风道构建、小型新风装置的送风单元，相比同尺寸轴流风扇，它的送风指向性更强，能够通过对接导风槽实现长距离的定点送风，不会因为设备内部的元器件遮挡出现气流短路的问题。设计建模过程中，这类风机的结构需要重点关注蜗壳的型线与叶轮的间隙配合，间隙过大会导致气流回流降低送风效率，间隙过小则容易出现叶轮擦碰壳体的问题，建模时需要预留合理的装配公差，同时固定耳的安装孔需要做沉台设计，保证螺丝锁紧后螺丝头不会突出安装面，影响风机与安装面的贴合度，避免出现安装间隙导致的振动噪音。

　　从结构细节来看，风机的中心轮毂区域为电机安装位，电机完全内置在轮毂内部，不会占用额外的风道空间，进风区域设置在壳体底部正对叶轮的位置，进风面带有防护格栅，既可以避免大尺寸杂物被吸入叶轮造成卡滞，又不会过多阻挡进风流量，侧方出风口的边缘做了小角度的导流倒角，能够减少气流流出时的沿程阻力，让送风更加顺畅。在设备结构设计阶段，调用这类标准化风机模型时，需要在安装位周边预留至少5mm的走线空间，同时在进风面一侧预留不小于10mm的进风间隙，避免进风受阻导致风机负载升高、散热效率下降，出风口对接导风结构时，要保证导风通道的截面尺寸不小于出风口的截面尺寸，避免出现风阻突增影响送风效果。
