CA6140车床配套深沟滚珠轴承结构

　　在普通卧式车床的主轴箱、进给箱以及溜板箱的传动链路里，这类滚珠轴承是承担径向载荷、兼顾少量轴向载荷的核心支撑零件，CA6140作为应用极广的通用卧式车床，其主轴前端支撑、挂轮架转轴、光杠丝杠支撑位都会用到同结构的深沟滚珠轴承，日常加工中无论是承受车刀切削带来的径向抗力，还是主轴高速回转时的旋转精度保持，都依赖轴承内部滚动体与滚道的配合精度。从实际使用场景来看，车床主轴位置的轴承需要在连续回转工况下保持极低的摩擦系数，避免长时间高速转动产生的热变形影响主轴跳动精度，进而保证外圆、端面车削的形位公差达标；而进给系统里的同规格轴承，更多承担丝杠传动过程中的径向支撑，抵消走刀时切削力传递到丝杠上的径向分力，避免丝杠出现挠曲变形影响进给精度。

　　从结构设计逻辑来看，这个滚珠轴承采用经典的深沟滚道设计，内圈与轴颈采用过盈配合安装，外圈与箱体轴承孔采用过渡配合，既保证内圈随转轴同步回转无相对滑动，也方便外圈在箱体孔内的安装定位与后期拆卸维护。保持架采用浪形冲压结构，均匀分隔每一颗钢球滚动体，避免滚动体之间直接接触产生额外摩擦与磨损，同时预留足够的润滑脂存储空间，保证长期运转时滚动体与滚道接触面能形成稳定油膜。滚道的曲率半径经过匹配设计，略大于钢球半径，既保证钢球与滚道有足够的接触面积承载载荷，也能控制接触应力在材料许用范围内，避免长期交变载荷下出现接触疲劳点蚀。

　　从安装边界与尺寸适配角度，这类适配CA6140车床的滚珠轴承，内孔尺寸与对应安装轴颈的公差带严格匹配，安装时需要采用热装工艺避免敲击损伤滚道，外圈的外径尺寸与箱体轴承孔的H7公差带适配，轴向定位依靠孔用弹性挡圈或者轴承端盖压紧，保证轴承工作时不会出现轴向窜动。轴承的宽度尺寸严格匹配箱体轴承座的深度，端盖压紧时预留0.02-0.05mm的轴向间隙，既避免工作温升后热胀导致轴承卡滞，也能控制转轴的轴向窜动量在车床精度允许范围内。钢球的直径与数量经过载荷计算匹配，针对CA6140车床对应支撑位的额定载荷、极限转速要求，选定的钢球参数能保证在额定转速下长期运转，疲劳寿命满足机床8-10年的常规使用周期要求。

　　实际装配过程中，这类轴承需要填充锂基润滑脂，填充量控制在轴承内部空腔的1/3到1/2，过多的润滑脂会导致运转时搅拌发热，过少则无法形成连续油膜加剧磨损。轴承两侧的密封结构（部分型号为开式）能阻挡车床加工时产生的切屑碎屑、切削液飞溅进入轴承内部，避免硬质颗粒进入滚道造成滚道划伤、钢球卡滞等故障。在机床日常维护中，这类轴承的运转状态可以通过听音棒监测，正常运转时是均匀连续的轻微嗡嗡声，如果出现断续的冲击声或者尖锐的摩擦声，往往说明滚道出现点蚀、润滑失效或者滚动体破损，需要及时拆解更换，避免故障扩大导致转轴磨损、箱体孔拉伤等更严重的设备问题。

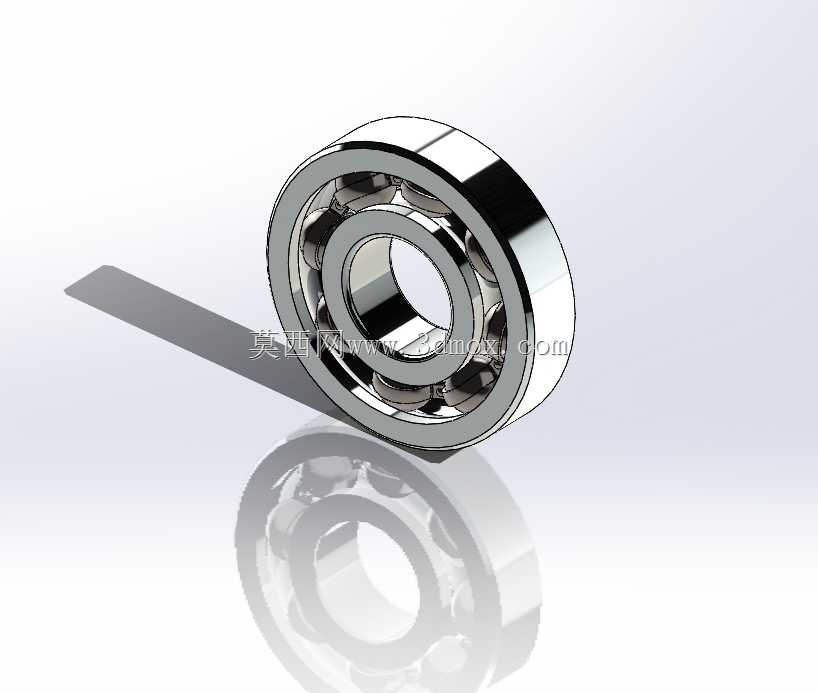

　　从建模还原的角度，这个模型完整还原了轴承的内外圈滚道轮廓、钢球的球形曲面、浪形保持架的冲压结构，每个零件的配合间隙都按照实际装配公差设置，既可以用于CA6140车床的整机装配仿真，验证传动链路的干涉情况，也可以作为机床维修教学的演示模型，帮助初学者理解滚动轴承的支撑原理、装配顺序与公差配合要求。在做机床改造、主轴转速升级的方案设计时，也可以基于这个模型的安装尺寸边界，校核替换轴承的载荷、转速参数是否匹配原安装位的尺寸要求，避免出现新轴承无法装入、轴向定位失效等设计问题。
