机床加工用斜置式工件定位承托工装结构

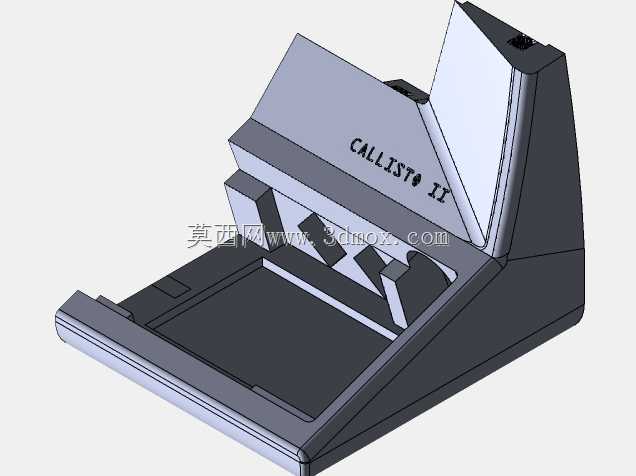

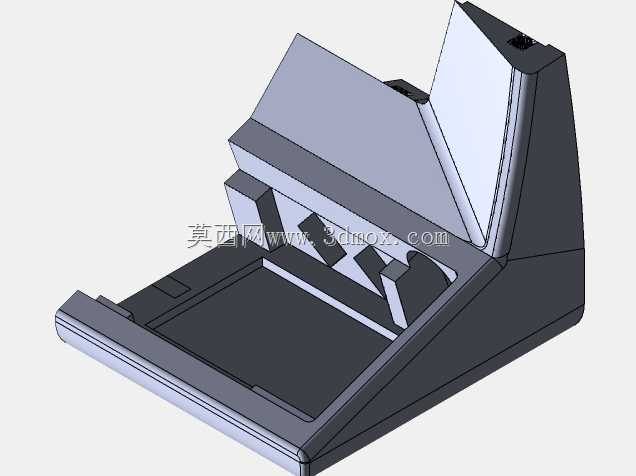

　　在机床加工作业场景中，针对需要保持特定倾斜角度完成铣削、钻孔、倒角工序的异形工件，常规平口钳、等高块组合装夹往往需要反复垫塞铜皮、调整角度块，不仅装夹辅助时间占比高，批量加工时还容易出现角度一致性偏差，直接影响工序尺寸的CPK值。这套斜置式工件定位承托结构，正是针对这类斜向加工需求设计的专用工装，从结构布局上规避了通用夹具的装夹缺陷。

　　从实际功能来看，该工装的核心作用是为待加工工件提供稳定的倾斜定位基准，底座部分采用整体式矩形安装面，可直接适配CA6140等普通卧式车床的中拖板安装螺孔间距，也可通过压板固定在立式铣床、加工中心的工作台T型槽上，安装时无需额外制作过渡连接板，底座底面的平面度设计控制在0.02mm以内，保证工装安装后与机床工作台的贴合度，避免装夹悬空带来的振颤问题。工装的倾斜承托面角度经过固化设计，对应常见的30度、45度斜向加工需求，承托面内侧设置了交错排布的加强筋结构，筋板厚度根据承托载荷计算取值，在保证整体刚性的前提下尽可能减少工装自重，避免过重的工装增加机床拖板的运动负载。

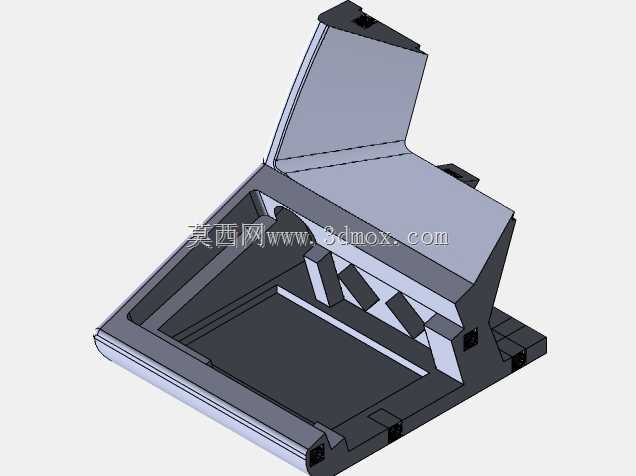

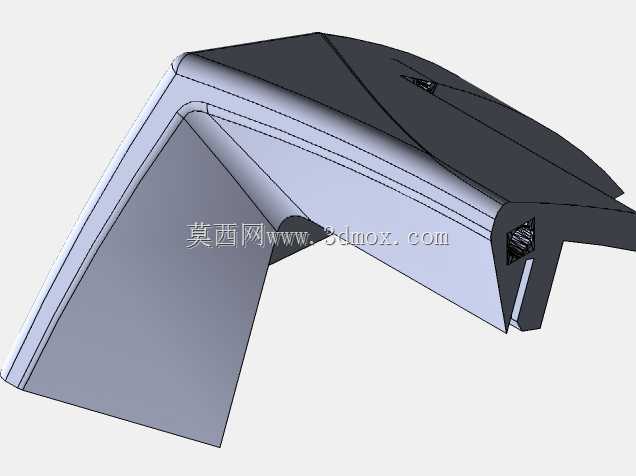

　　设计思路上，这套结构没有采用可调角度的铰链式结构，而是选择整体式倾斜本体，主要是考虑到批量加工场景下的重复定位精度需求——可调角度结构虽然适配性更广，但每次调整角度后都需要重新打表校准，反而会增加辅助工时，整体式结构的角度在加工工装本体时一次性成型，重复安装后的角度偏差可控制在0.05度以内，完全满足常规机加工的角度公差要求。承托面的边缘设置了多个沉头安装孔，可根据待加工工件的外形尺寸更换不同的定位压块或者定位销，针对不同规格的工件实现快速换型，不需要重新制作整套工装。工装的上翻盖结构采用铰接式设计，翻盖闭合后可通过侧边的快拆锁紧块实现快速压紧，翻盖内侧同样设置了与承托面对应的避让槽，避免加工过程中刀具与工装发生干涉，同时翻盖的压紧力分布经过优化，在工件的几个刚性支撑点位置设置压紧凸台，防止薄壁工件装夹变形。

　　从安装边界来看，工装整体的长宽尺寸控制在普通机床工作台的有效行程范围内，倾斜状态下的最高点高度不会超出机床Z轴的安全行程，加工时刀具从倾斜面的上方进刀，工装本体的侧壁都做了倒角避让，不会出现刀具刮蹭工装本体的问题。排屑方面，承托面的下方预留了足够的排屑空间，加工产生的铁屑可以顺着倾斜面滑落到工作台的排屑槽内，不会在工装内部堆积造成清理困难，针对湿式加工场景，工装的各个铰接位置都做了防切削液渗入的密封设计，避免切削液夹杂铁屑进入铰接缝隙造成翻盖开合卡滞。

　　实际使用过程中，操作人员只需要将待加工工件放置在承托面的定位凸台上，合上翻盖扳动锁紧块即可完成装夹，整个装夹过程不需要反复测量角度，单工件装夹时间可缩短至原来的三分之一，批量加工时的角度一致性也能得到稳定保证。针对部分需要在斜面上完成多孔加工的工件，承托面上还预留了定位销孔的安装位置，可以加装定位销实现工件的完全定位，不需要每次都找正工件基准，进一步提升加工效率。工装的整体材质选用常用的45号钢，经过调质处理后具备足够的刚性和耐磨性，长期使用后如果承托面出现磨损，也可以通过平磨修复后继续使用，维护成本较低。
