CA6140车床用回转式工装夹具结构

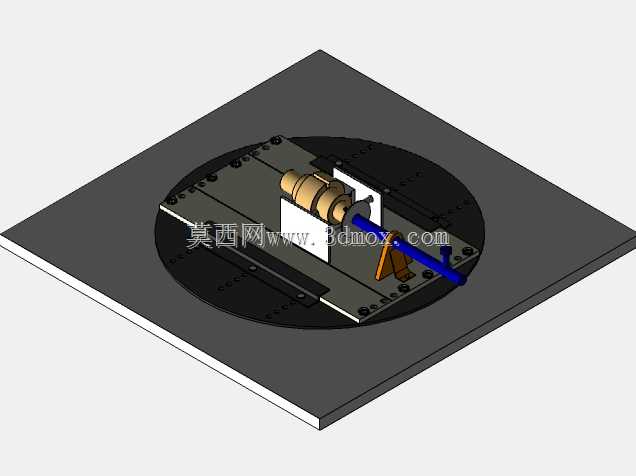

　　这套回转式工装夹具主要适配CA6140普通车床的加工场景，针对轴类、套类小零件的批量车削工序设计，安装在车床中拖板配套的圆形安装基面上，可配合车床主轴的回转动作完成工件的多工位加工，无需多次拆卸装夹就能完成外圆、端面、槽位的连续车削作业。从结构布局来看，整套夹具以带定位孔的圆形安装底板作为承载基体，底板上均匀分布的沉头安装孔可直接与车床配套的回转工作台基面锁紧，安装孔的位置度公差控制在0.02mm以内，保证夹具回转时的同轴度要求，避免加工过程中出现振纹或尺寸超差。夹具的核心定位组件采用V型块搭配轴向定位挡块的组合结构，V型块的夹角设置为90度，可适配直径范围在12mm到35mm之间的轴类工件，

　　定位面经过淬火处理后硬度达到HRC45-50，长期使用不会出现磨损塌陷，保证重复定位精度稳定在0.01mm级别。夹紧机构采用螺旋压紧搭配压板的结构，压紧螺杆的行程设置为20mm，配合前端的浮动压头，可在夹紧过程中自动适应工件外圆的尺寸偏差，避免出现压伤工件表面或者夹紧力不足导致的工件飞脱风险，压头与工件接触的端面镶嵌有铜质垫片，防止装夹时在工件已加工表面留下压痕。整套夹具的外形轮廓控制在直径280mm的圆形范围内，安装基面到底板上表面的高度为18mm，装夹工件后夹具整体最高点距离安装基面的高度不超过75mm，完全适配CA6140车床的加工行程范围，不会出现刀架运动干涉的问题。在实际加工应用中，

　　这套夹具可配合车床的四工位电动刀架完成连续加工，当工件完成一个工位的车削后，可通过回转底板的分度定位销快速切换加工工位，分度精度可达0.05mm，相比传统的三爪卡盘单工位装夹，批量加工小零件时的装夹辅助时间可缩短40%以上。设计过程中重点考虑了切屑的排出问题，夹具底板上开设有多个斜向的排屑槽，车削产生的带状切屑可顺着排屑槽直接滑落到车床的排屑托盘内，不会在夹具定位面堆积造成定位误差，日常清理维护时只需用压缩空气吹扫即可完成切屑清理，无需拆解夹具组件。夹具的定位组件与安装底板之间采用模块化连接设计，V型块、轴向挡块、压紧机构都可通过内六角螺丝快速拆卸更换，针对不同直径、不同长度的工件，只需更换对应规格的定位块即可快速适配，

　　无需重新制作整套夹具，大幅降低了多品种小批量生产的工装制作成本。在刚性设计方面，夹具的承载底板采用45号钢调质处理，厚度设置为12mm，在最大夹紧力作用下的变形量控制在0.008mm以内，即使进行大切深的粗车工序，也不会出现夹具变形导致的让刀问题，可同时满足粗加工的大切削量要求和精加工的精度要求。整套夹具的操作逻辑符合普通车床操作工的日常使用习惯，装夹工件时只需扳动压紧螺杆的手柄即可完成夹紧与松开，无需额外的专用工具，新操作工经过10分钟左右的熟悉即可独立完成装夹操作，不会增加额外的操作学习成本。
