CA6140车床配套伸缩式接屑盘结构

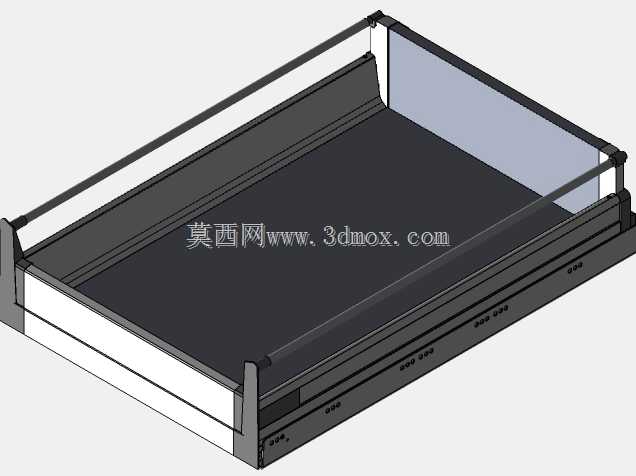

　　在普通卧式车床的金属切削作业场景里，切削过程产生的带状、团状及细碎切屑的归集收纳，一直是影响工位整洁度、操作安全性与设备维护效率的关键细节，这款适配CA6140车床的接屑结构，正是针对车床床身下方的安装空间做的定向适配设计。从实际使用场景来看，CA6140作为应用覆盖面极广的普通卧式车床，承担着大量轴类、盘类零件的车削加工任务，加工钢件时产生的长切屑容易缠绕堆积，加工铸铁件时产生的粉状碎屑容易散落进床身导轨缝隙，这款接屑盘安装在床身导轨下方、主轴箱与溜板箱的对应落屑区域，能够完整承接车刀切削位置掉落的所有切屑，避免切屑散落到地面或者卡进床身的运动配合间隙里。从结构设计思路来看，这款接屑盘采用了抽拉式的伸缩围挡结构，

　　盘体主体采用薄钢板折弯成型，底部做了微倾斜的导屑坡面，方便切屑向盘体中部归集，不会在边角位置残留堆积；后侧与左右两侧设置了可翻折的立式围挡，围挡采用薄钢板与铰链结构连接，安装时可以向上翻起形成挡边，避免切屑从盘体侧边滑落，抽拉清理时可以将围挡放平，减少抽拉过程的空间占用，不会和床身下方的支撑筋、冷却管路发生干涉。在安装边界的适配设计上，这款接屑盘的整体外形尺寸完全匹配CA6140车床床身下方的预留安装槽宽度，盘体两侧设置了与床身安装导轨配合的滑动边，抽拉行程覆盖整个落屑区域的长度，抽拉过程的滑动间隙控制在1.5mm以内，既不会因为间隙过大出现晃动异响，也不会因为间隙过小导致抽拉卡滞；盘体前端设置了内嵌式的拉手结构，不会突出盘体端面，

　　避免操作人员走动时发生磕碰。从功能特性来看，盘体底部做了加强筋压型处理，在板材厚度不超过2mm的前提下，能够承受满负荷切屑的重量，不会因为长期承重出现中部下凹变形；围挡的连接位置做了圆角过渡处理，没有尖锐的钣金毛刺，清理切屑时不会划伤操作人员的手部；盘体内壁做了光滑的表面处理，细碎的铸铁切屑不会粘附在盘壁上，清理时只需要抽出盘体倾倒即可，不需要额外的刮铲作业。在实际生产应用中，这类接屑结构不需要对车床本体做任何改装，直接利用床身原有的安装空位就可以完成装配，日常维护时只需要定期抽出清理切屑即可，不需要复杂的拆装流程；针对切削液混合切屑的工况，盘体底部还预留了排液孔的安装位，可以根据使用需求加装排液接头，

　　将混入切屑的切削液导流回机床的冷却系统油箱，减少切削液的浪费。不同于通用型的接屑容器，这款结构完全贴合CA6140车床的床身轮廓，不会占用车床周边的操作空间，操作人员在装卸工件、操作溜板箱的时候，腿部不会和接屑盘发生触碰，围挡翻起后的高度刚好对齐床身的下沿，切屑无论是高速飞溅还是自然滑落，都能被完全挡在盘体内部，不会出现漏屑的情况。从建模细节来看，整个结构的钣金折弯参数、铰链配合间隙、滑动边的尺寸公差都完全参照实际钣金加工的工艺要求设置，折弯圆角、板材厚度、焊接预留位置都做了精准还原，能够直接用于钣金下料加工的参考，也可以作为CA6140车床整机数字孪生模型的配套附件，完善机床整体的结构完整性。
