CA6140车床进给箱体结构三维设计

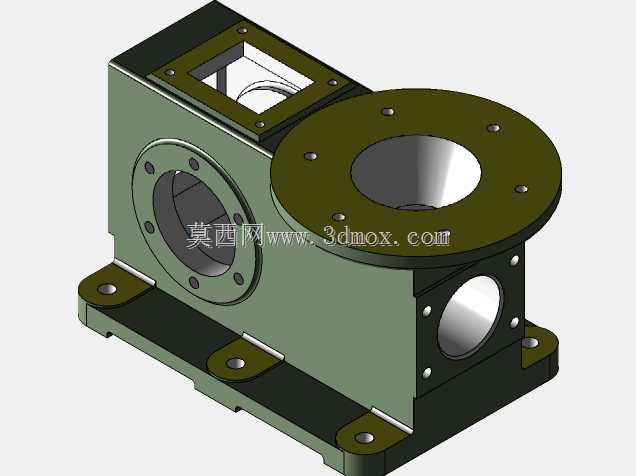

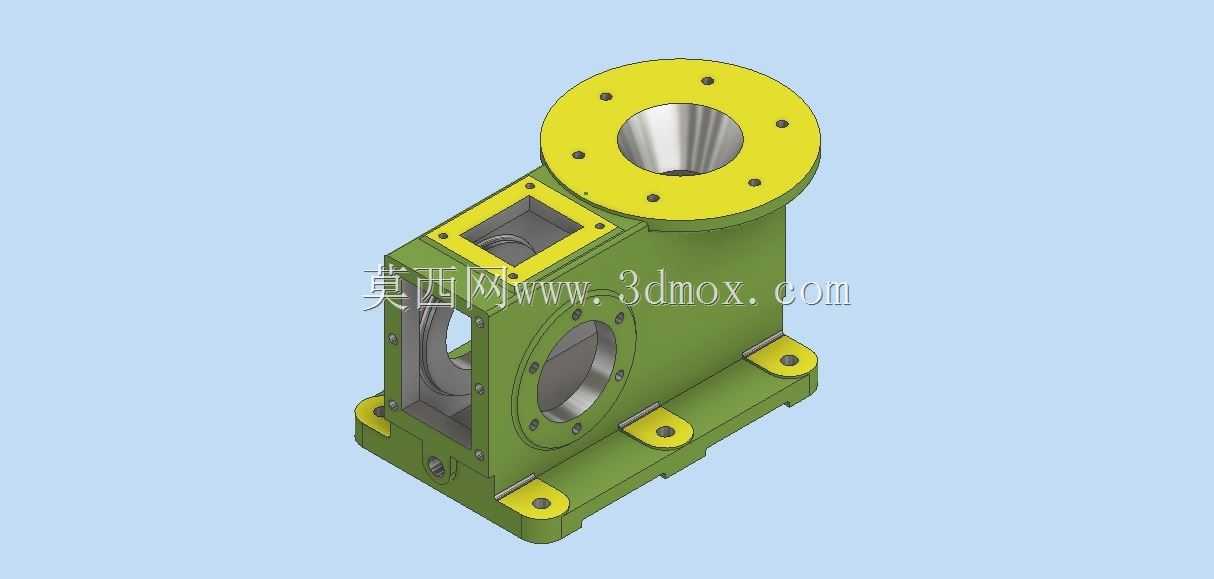

　　本次呈现的是CA6140普通车床核心传动部件的箱体结构，作为车床进给系统的承载基体，该部件在整机布局中位于床身左侧靠近主轴箱的位置，承担着容纳进给变速齿轮组、支撑传动轴系、实现进给运动换向与速比切换的核心作用，日常加工中车削螺纹、自动走刀的进给量调节、光杠与丝杠的动力传递，都依托该箱体内部的传动链完成。从结构设计逻辑来看，箱体采用分体式铸钢基体加工思路，底部设置带安装孔的一体式支撑脚，四个安装孔位与床身的预装凸台完全匹配，安装时通过内六角螺栓锁紧即可保证箱体与床身导轨的平行度公差，避免进给传动出现憋劲、爬行问题。箱体右侧设置大直径圆形法兰安装面，法兰端面上均匀分布6个螺纹安装孔，用于对接进给系统的端盖或者外部传动连接件，

　　法兰中心的大直径通孔是进给输出轴的穿装位置，孔内壁预留了轴承安装的台阶位，可适配深沟球轴承与推力轴承的组合安装，抵消轴系传动产生的轴向与径向载荷。箱体顶部开设方形检修窗口，窗口周边设置螺栓安装沉孔，日常维护时无需拆解整个箱体，只需拆下窗口盖板即可检查内部齿轮啮合状态、加注润滑脂，窗口内侧预留了密封槽位，安装橡胶密封条后可避免切削液、金属碎屑进入箱体内部污染润滑油。箱体正面与侧面分别开设不同直径的轴系穿装孔，每个孔位周边都布置了对应的端盖安装螺纹孔，不同孔径对应进给系统中不同直径的传动轴，孔位的同轴度、位置度公差严格按照车床主轴箱与进给箱的装配要求设定，保证各传动轴安装后平行度误差控制在0.02mm以内，避免齿轮传动出现偏载、

　　打齿问题。从安装边界来看，箱体底部支撑脚的安装孔中心距完全匹配CA6140车床床身的预装位置，整体外轮廓尺寸在设计时充分考虑了与周边溜板箱、主轴箱的运动间隙，箱体突出的法兰端不会与床身的导轨护板、溜板的移动行程产生干涉，各轴孔的中心高与主轴箱输出轴、光杠丝杠的中心高保持一致，保证动力传递的同轴度。设计过程中针对箱体的壁厚做了针对性优化，承载轴承的孔位周边做了加厚处理，非承载区域适当减小壁厚，在保证整体刚性满足重载切削要求的前提下，尽可能降低铸件重量，减少床身的承载负担。箱体内部设置了多道加强筋，筋板走向沿着轴系载荷的传递方向布置，可有效抵消齿轮传动产生的振动，降低精加工时的表面振纹，同时筋板还可作为润滑油的导流结构，

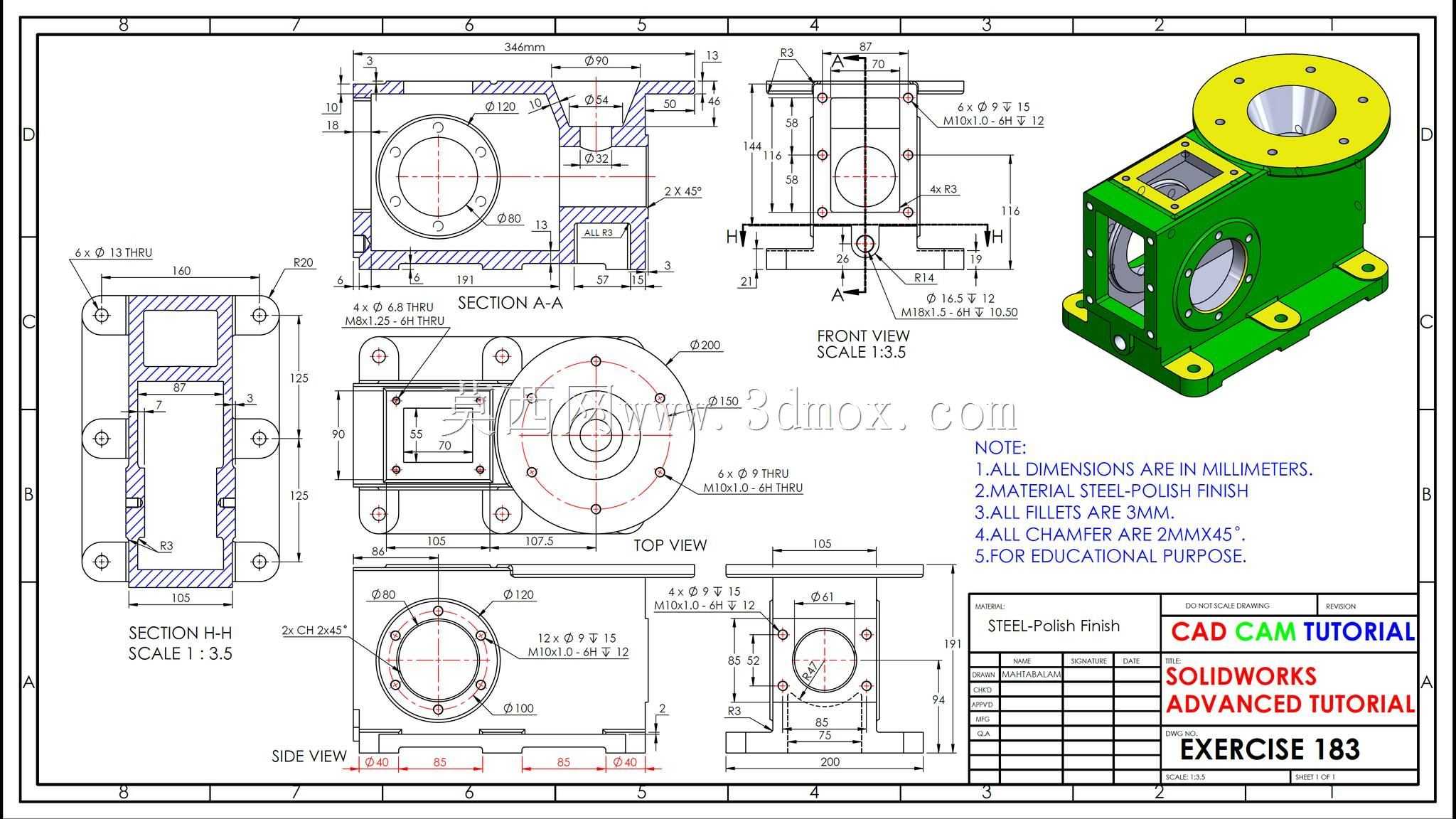

　　让箱体内的润滑油在齿轮飞溅作用下顺着筋板流到各个轴承位置，实现均匀润滑。箱体侧面的小孔位为油位观察与油塞安装位置，可随时观察箱体内润滑油的液位，换油时拧下底部油塞即可排空旧油，维护操作十分便捷。在实际加工场景中，该箱体的加工精度直接影响车床进给系统的传动精度，无论是车削公制、英制螺纹，还是实现不同进给量的外圆、端面车削，都需要箱体内部的齿轮组在稳定的支撑环境下运转，一旦箱体出现变形或者孔位超差，就会出现进给不准、螺纹螺距误差超差、走刀卡顿等问题，直接影响工件加工质量。建模过程中严格遵循车床箱体的加工工艺顺序，先确定各轴系的中心位置，再反推箱体的外轮廓与安装结构，所有安装孔位、沉孔、密封槽的尺寸都按照实际加工要求设定，可直接用于工艺编排、工装设计或者教学演示场景，帮助从业者理解普通车床进给系统的结构逻辑与装配关系。
