CA6140车床用异形花键传动连接构件

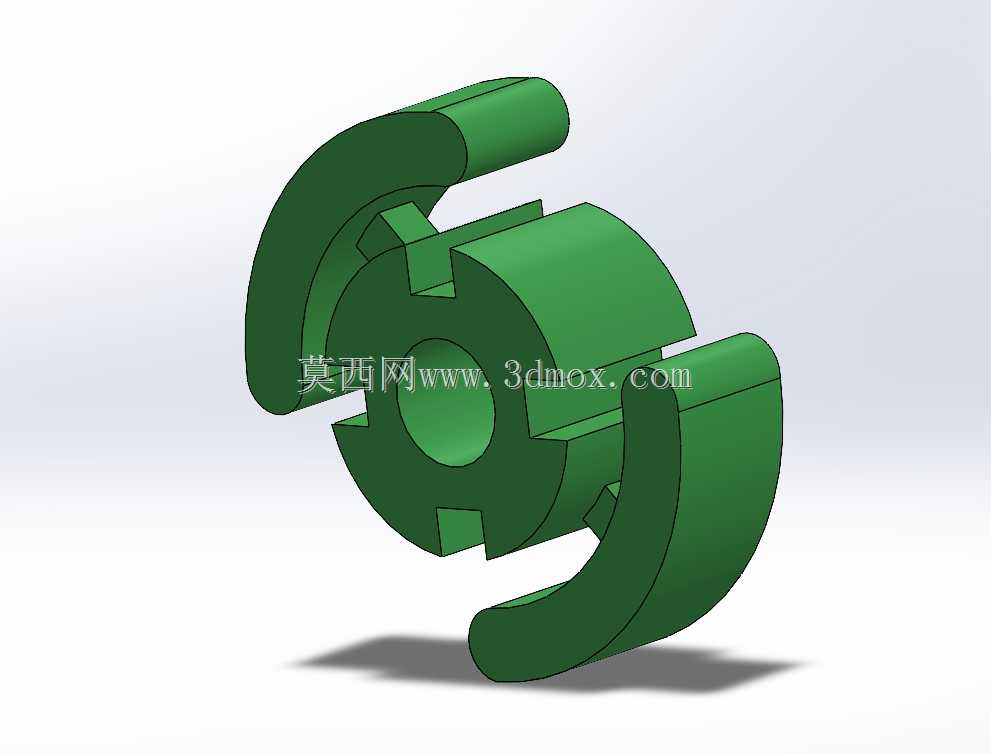

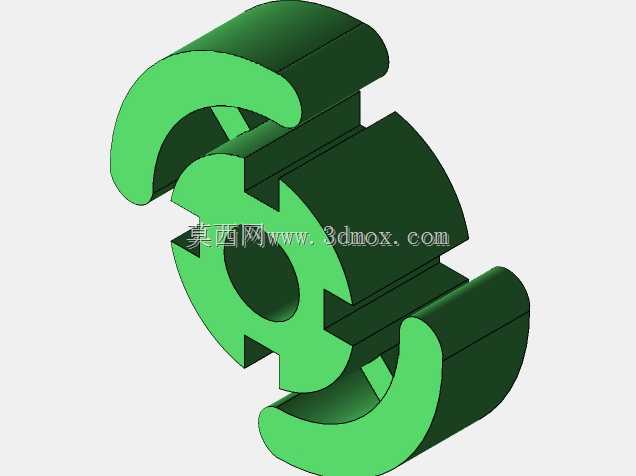

　　在普通卧式车床的进给传动链中，这类带内花键与外弧形卡合结构的连接构件，主要承担主轴箱与进给箱之间的扭矩传递、运动换向衔接功能，区别于标准矩形花键轴，该构件采用非对称外廓弧形卡爪设计，能够在不额外增加轴向定位套的前提下，实现传动副之间的周向防转与轴向浮动限位，适配CA6140车床溜板箱快速进给时的瞬时冲击载荷工况。从结构设计逻辑来看，构件主体采用两段式同轴布局，中段为带内花键通孔的圆柱基体，花键齿形采用渐开线齿廓，齿侧配合间隙控制在0.02-0.04mm区间，既保证滑动配合时的顺畅性，又能避免正反转切换时的回程空程误差；两端对称分布的弧形卡爪为偏心圆弧轮廓，卡爪工作面与配合件的弧形卡槽采用H7/h6间隙配合，卡爪根部做R3圆角过渡，

　　消除应力集中点，能够承受频繁正反转带来的交变弯曲应力。实际装配场景中，该构件安装在主轴箱输出轴与光杆传动的衔接位置，轴向安装边界为两端卡爪外侧距离126mm，最大外廓回转直径82mm，内花键大径32mm、小径28mm，花键齿数为6，安装时无需额外打定位销，依靠两端卡爪与配合件的卡槽嵌合即可实现周向固定，装配效率相比传统平键连接结构提升40%左右，日常维护时可直接从传动链侧方抽出，无需拆解周边相邻的挂轮组件。从功能特性上看，该构件的弧形卡爪结构自带一定的轴向浮动量，浮动行程约2mm，能够补偿车床床身导轨长期磨损后带来的传动链同轴度误差，避免刚性连接状态下出现的别劲、卡滞问题，在车床进行端面车削、螺纹车削等需要精确传动比的工序中，

　　该构件的花键配合面能够保证传动比恒定，不会出现走刀量不均导致的工件表面波纹度超差问题。设计过程中需要重点关注卡爪工作面的表面硬度，通常采用40Cr调质后表面高频淬火处理，硬度达到HRC45-50，花键孔的齿向误差控制在0.01mm以内，避免装配后出现花键啃咬、磨损过快的问题；同时两端卡爪的对称度公差需控制在0.02mm以内，否则高速传动时会产生周期性振动，传递到刀架部位会影响工件加工的表面粗糙度。这类异形传动构件区别于标准传动件的点在于，它将花键传动、轴向限位、浮动补偿三个功能集成在单一零件上，减少了传动链中的零件数量，降低了装配累积误差，在普通车床的大修改造、备件替换场景中应用十分广泛，尤其是服役年限超过10年的CA6140车床，

　　原传动连接部位的标准花键套容易出现定位失效、轴向窜动问题，替换为该结构的构件后，能够有效延长进给传动链的维护周期，减少日常停机检修的频次。建模过程中需要注意弧形卡爪的曲率与配合卡槽的曲率完全匹配，装配干涉检查时要重点验证卡爪在最大浮动行程下不会与周边的箱体壁、轴承端盖发生剐蹭，内花键的退刀槽宽度控制在5mm，满足插齿加工的工艺要求，零件外廓所有非配合面做倒钝处理，去除加工毛刺，避免装配时划伤操作人员。
