CA6140车床用定位设置块结构

　　在普通卧式车床的进给传动与刀架定位系统中，这类设置块承担着行程限位、工位定位以及辅助锁紧的核心作用，是CA6140这类经典通用车床保障加工精度的基础小型构件。从实际车间应用场景来看，它通常安装在床身导轨侧的溜板箱对应工位，或是刀架转位的定位基准面位置，当溜板带动刀架完成纵向进给移动到预设工位时，该块体的垂直基准面会与床身上的固定挡铁贴合，触发限位信号或是直接实现机械硬限位，避免进给超程撞坏卡盘、尾座等关键部件；在刀架转位换刀的流程里，它的方形槽结构会与定位销配合，保证每次换刀后刀具的切削位置重复定位精度控制在0.02mm以内，满足普通车削加工的形位公差要求。

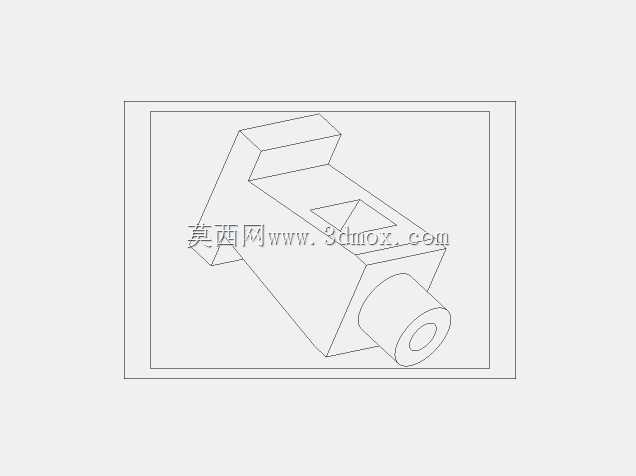

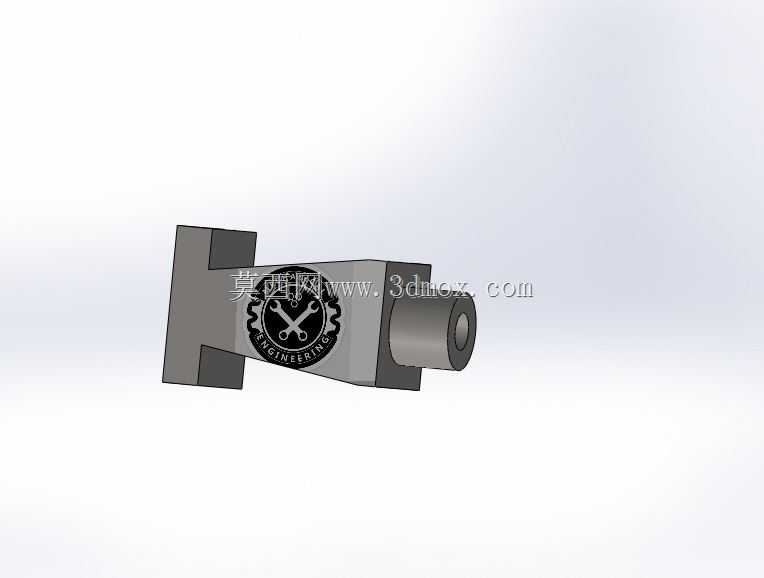

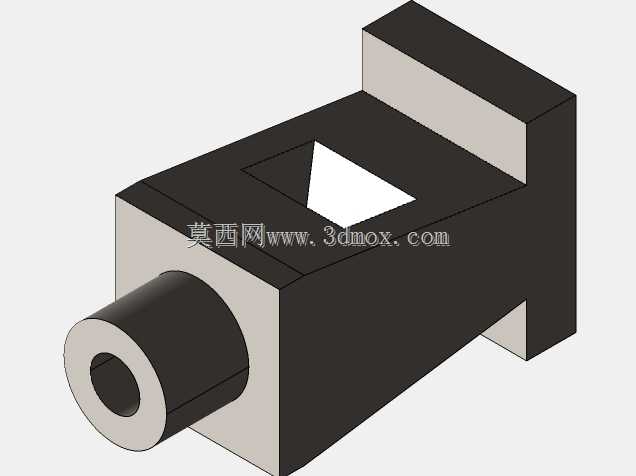

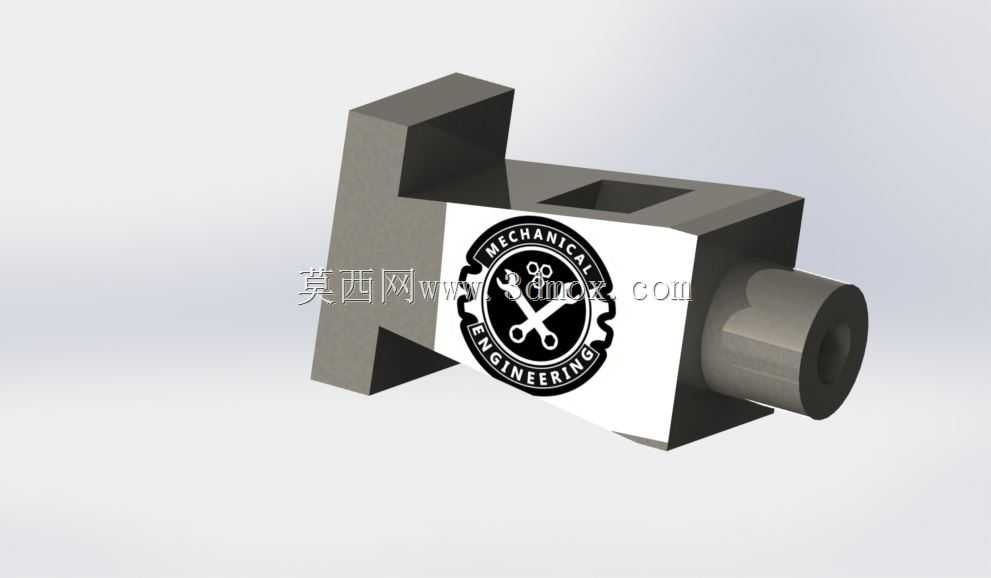

　　从结构设计思路来看，这个部件整体采用一体式铣削成型的结构，没有多余的拼接焊缝或是连接紧固件，避免了装配间隙带来的定位误差。主体部分的L型垂直安装面是核心安装基准，设计时特意将两个垂直面的平面度控制在0.01mm以内，表面粗糙度达到Ra1.6，安装时通过螺栓穿过侧面的光孔压紧在溜板的安装基面上，保证安装后不会因为切削振动出现移位。块体中部开设的方形通槽是定位配合结构，槽的内壁与定位销的配合间隙控制在H7/g6的间隙配合区间，既保证定位销可以顺畅插入完成锁紧，又不会因为间隙过大导致定位偏移。右侧伸出的圆柱段是辅助导向结构，外圆面做了倒角处理，在块体随溜板移动靠近限位挡铁时，圆柱段会先进入挡铁的导向孔内，纠正少量的位置偏移，避免硬碰撞导致块体变形。

　　从安装边界与尺寸适配性来看，这个设置块的整体安装占用空间非常紧凑，垂直方向的高度不超过60mm，横向伸出长度不超过80mm，不会和溜板上的其他管线、操作手柄产生运动干涉。安装时需要注意，L型基准面必须与溜板的进给方向保持垂直，横向偏差不能超过0.03mm每100mm长度，否则会导致限位时出现单侧受力，长期使用后出现基准面磨损、定位精度下降的问题。圆柱段的轴线与方形槽的对称度控制在0.015mm以内，保证导向过程中不会出现卡滞。在实际维护场景中，这类块体属于易损的定位构件，长期反复碰撞、摩擦后基准面会出现磨损凹痕，当磨损量超过0.05mm时就需要及时更换，否则会导致加工尺寸出现批量超差，更换时不需要拆解整个溜板结构，只需要松开两个安装螺栓就可以快速完成替换，维护效率很高。

　　从功能特性上看，它没有复杂的传动结构，完全依靠自身的形位精度实现定位、限位、导向三个核心功能，对材质的耐磨性有一定要求，通常采用45号钢调质处理后再对基准面、槽内壁、圆柱外圆做高频淬火，硬度达到HRC40-45，既保证整体的韧性不会在碰撞时断裂，又保证配合面的耐磨性延长使用寿命。在普通车床的日常操作中，操作人员调整进给行程、设置加工工位时，都会通过调整这个块体在溜板T型槽上的固定位置，来设定不同的进给限位点，适配不同长度工件的车削加工需求，不需要额外加装复杂的电子限位装置，可靠性更高，适合车间复杂的油污、切削液飞溅的工作环境，不会因为切削液腐蚀、铁屑刮擦出现功能失效的问题。
