工业控制用面板安装式继电器组件结构

项目分类:机床加工 发布时间:2024-01-09 ID:721278
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构
  • 工业控制用面板安装式继电器组件结构

  在常规机床电气柜的二次回路改造、小型自动化设备的控制回路搭建场景里,这类面板安装式的控制继电器是十分常见的元件,很多时候现场布线需要兼顾面板操作的直观性与柜内走线的规整性,这就要求配套的安装面板组件既要满足元件的固定精度,又要适配现场的开孔尺寸,避免后期安装时出现干涉、错位的问题。从实际使用场景来看,这类组件主要用于设备操作面板的嵌入式安装,正面的调节旋钮外露在操作面,方便运维人员调整延时参数、切换控制模式,主体部分嵌入面板后方的柜内空间,接线端子排布在元件侧方与后方,不会占用过多面板正面的操作区域,同时能和柜内的走线槽保持合理的间距,方便二次线的绑扎与维护。

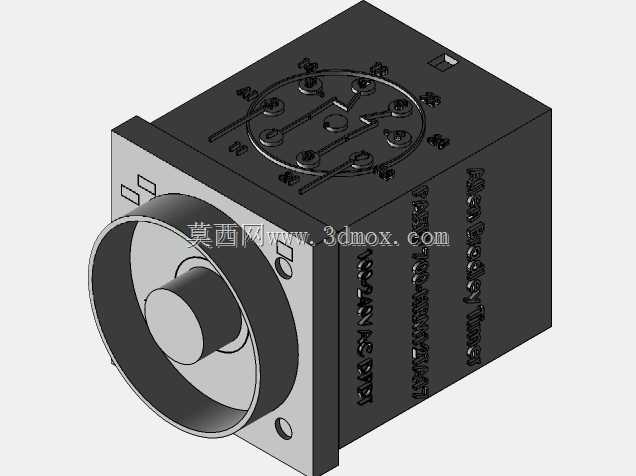

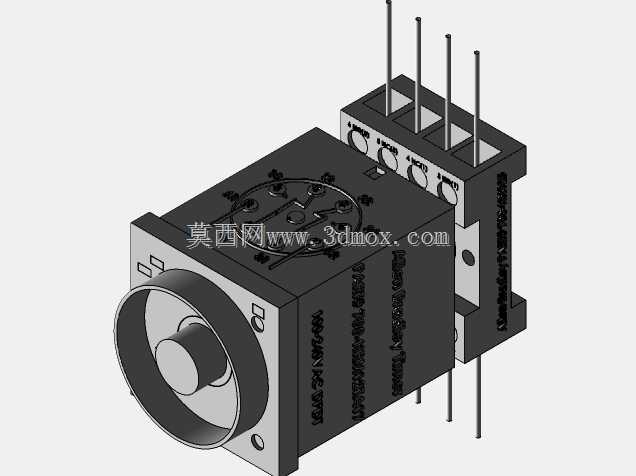

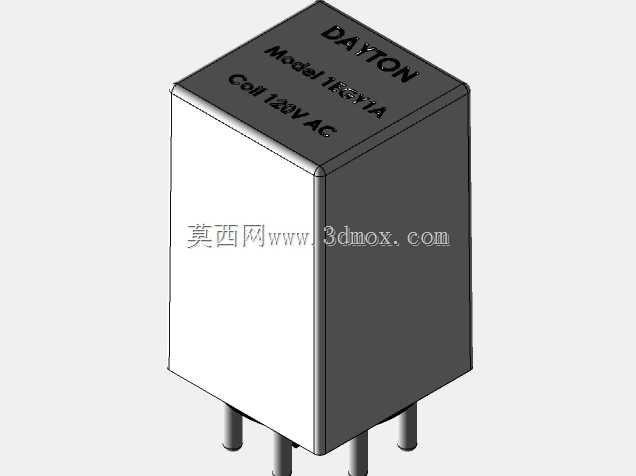

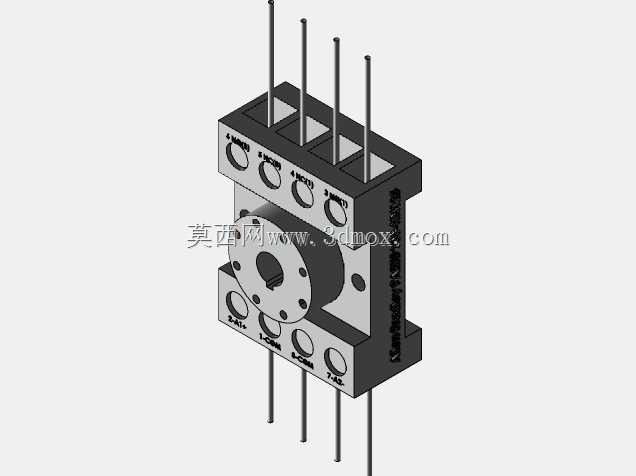

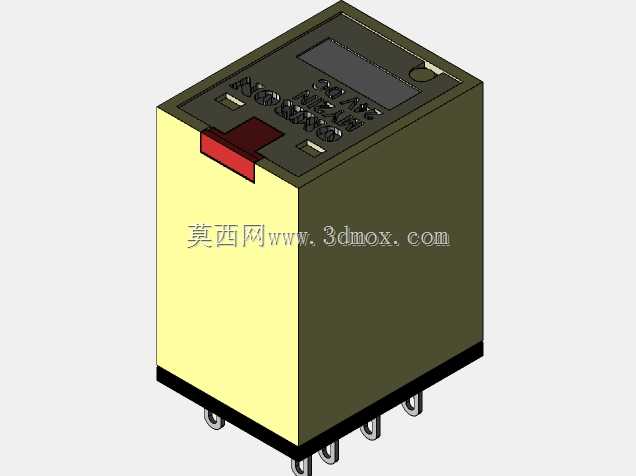

  设计这类组件的三维结构时,首先要确认元件本身的安装基准,这款继电器的主体为方形壳体,正面带有圆形的调节端,壳体侧面印有参数标识区域,建模时需要优先保证安装定位面的尺寸精度,也就是面板与元件接触的贴合面,这个面的平面度会直接影响元件安装后的稳定性,如果贴合面存在公差偏移,长期使用后容易出现旋钮卡滞、固定螺丝松动的问题。其次要考虑面板的开孔边界,元件嵌入面板的部分需要和开孔保持合理的配合间隙,间隙过大会导致面板正面出现缝隙,灰尘、切削液容易渗入柜内,间隙过小则会造成安装困难,现场装配时需要反复修磨开孔,增加施工工作量。

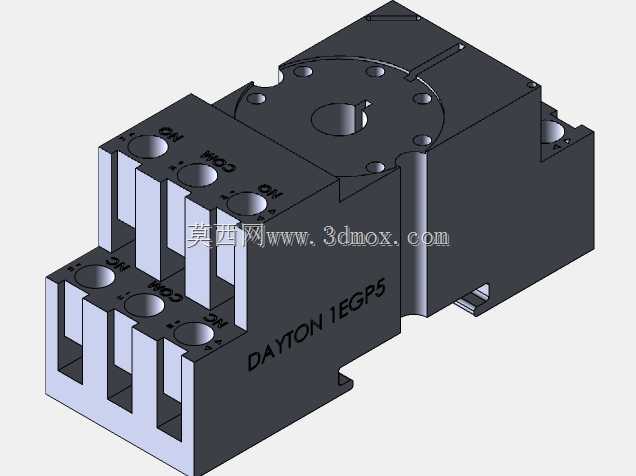

  从功能特性来看,这款组件集成了元件固定、面板防护、操作端外露的多重作用,面板上除了继电器的安装位,还预留了周边辅助元件的安装标识位,对应不同的功能接点,方便现场接线时核对线号,避免错接。壳体上的凸起标识区域在建模时做了等比例还原,这些标识不仅是元件参数的标注位,同时也能作为安装时的方向参考,防止元件装反导致的旋钮方向与标识不符。正面的圆形调节端做了阶梯式的结构设计,最外侧的防护圈略高于面板表面,既能避免日常操作时误碰调节旋钮,也能在擦拭面板时防止液体顺着旋钮缝隙渗入元件内部。

  实际建模过程中,安装边界的尺寸核对是重点环节,首先要确定元件伸出面板正面的高度,这个高度需要符合操作人体工学,既不能过高导致旋钮容易被碰撞移位,也不能过低导致操作时手指无法顺畅转动旋钮。其次是元件后方的预留空间,柜内安装时元件后方需要留出至少接线端子长度1.2倍的操作空间,方便后期更换元件时插拔接线,不需要拆除周边的其他元件。侧方的走线空间也需要纳入考量,继电器的接线端子多分布在侧面,建模时需要确认端子的朝向,保证接线后线缆的弯曲半径符合电气施工规范,避免线缆过度弯折导致的线芯断裂、绝缘层破损。

  很多现场电气改造项目中,设计人员往往只关注元件的电气参数,忽略了安装结构的三维匹配,导致采购回来的元件无法适配原有面板,要么重新加工面板,要么更换元件,耽误项目工期。这类三维结构的建模,核心就是把元件的安装尺寸、配合间隙、操作空间、走线边界全部做精准还原,让设计人员在出面板加工图之前就能完成虚拟装配验证,提前发现干涉问题。比如这款继电器的侧面有凸起的参数刻印区域,如果面板开孔的边缘刚好压在这个凸起位置,就会导致元件无法完全贴紧面板,固定螺丝拧紧后会造成壳体变形,影响内部触点的动作精度,这些细节在二维图纸上很容易被忽略,通过三维建模的虚拟装配就能提前排查。

  另外,这类面板组件的设计还要考虑长期使用的维护需求,元件的固定方式采用侧面卡扣加正面螺丝的组合结构,建模时还原了卡扣的弹性变形空间,更换元件时不需要完全拆除整个面板,只需要松开正面的固定螺丝,就能从面板正面把继电器抽出,减少维护时的柜内操作量,尤其是在空间紧凑的小型机床电气柜里,这种维护便利性的设计能大幅降低后期运维的时间成本。面板上的标识区域和元件的调节刻度做了对位设计,安装完成后旋钮的零位刚好和面板上的标识对齐,不需要现场反复调整元件的安装角度,提升装配效率。
