CA6140车床带槽凸台椭圆安装支座结构

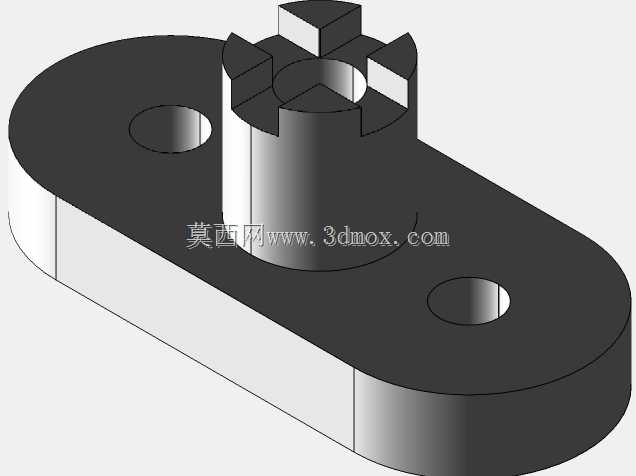

　　在普通卧式车床的进给传动与辅助机构安装场景中，这类带顶部开槽凸台的安装支座是承担轴类部件定位、传动件支撑的核心连接构件，常见于CA6140系列车床的溜板箱、进给箱周边辅助定位点位，主要作用是为小直径传动光杆、拨叉联动轴提供径向支撑与周向限位，避免传动过程中轴件出现径向窜动，保障进给动作的传递精度。从结构设计逻辑来看，底座采用长圆形的扁平式结构，两端预留的通孔为安装过孔，适配内六角圆柱头螺钉的穿装需求，安装时可通过两个过孔将支座整体固定在车床床身的预制安装平面上，长圆形的底座轮廓在有限安装空间内最大化拓展了支撑接触面积，相比方形底座能更好适配床身侧面的弧形安装基面，减少安装面的铣削加工量，降低生产制造成本。

　　顶部的凸台采用圆柱式主体结构，顶端开设的十字通槽是核心功能结构，该槽用于嵌装轴端的止动挡片或者拨叉的卡接端，当轴件穿入凸台中心的通孔后，顶端开槽可配合卡圈实现轴件的轴向定位，同时十字槽的对称结构能适配不同安装角度的拨叉联动需求，无需额外调整支座安装角度即可满足两个垂直方向的拨叉卡接，大幅提升装配时的适配性。从安装边界尺寸来看，底座的厚度控制在适配车床侧装空间的范围内，不会与周边的溜板移动轨迹产生干涉，两个安装孔的中心距严格匹配CA6140车床床身对应安装点位的预制螺纹孔间距，装配时无需二次扩孔或者调整安装位置，可直接对位安装；凸台的高度经过尺寸链校核，既保证中心孔有足够的配合长度为轴件提供稳定径向支撑，

　　又不会因为凸台过高导致与上方的防护罩、传动齿轮产生运动干涉。在实际加工与建模过程中，这类支座的建模需要重点关注几个公差配合点位：凸台中心的通孔与轴件采用间隙配合，建模时需预留合适的配合间隙，避免装配时出现卡滞；顶端十字槽的槽宽需要与止动挡片的厚度匹配，槽的深度要满足挡片嵌入后不会在轴件转动时脱出；底座两端的安装孔需设计沉头结构，保证螺钉安装后钉头不高出底座平面，避免与移动部件产生刮擦。在车床的实际运行过程中，这类支座需要承受轴件转动带来的径向载荷，以及拨叉动作时的周向扭转力，因此底座与凸台的衔接处做了圆角过渡处理，避免应力集中导致的支座断裂，建模时圆角半径的选取需要兼顾应力分散效果与安装空间的限制，

　　圆角过大会导致支座无法贴紧安装基面，圆角过小则无法有效缓解应力集中问题。这类结构除了应用在CA6140车床上，经过尺寸调整后也可适配其他型号普通卧式车床的同类安装点位，作为通用化的辅助支撑构件使用，其结构设计思路遵循了机床附件设计中“安装便捷、定位可靠、干涉最小化”的核心原则，没有冗余的结构设计，每一处几何特征都对应明确的功能需求：扁平底座保障安装稳定性，中心凸台提供支撑长度，顶端开槽实现轴向定位与周向卡接，两端过孔实现快速装配，整体结构紧凑，完全适配车床内部狭小的安装空间，不会对周边其他传动部件的运行造成影响。在建模过程中，需要先确定安装孔的中心距作为基准尺寸，再依次推导底座轮廓、凸台直径、中心孔直径、开槽尺寸等参数，所有尺寸的选取都需要匹配车床原有安装点位的尺寸链，不能出现尺寸偏差导致的装配失败，同时要注意凸台与底座的同轴度要求，建模时保证两者的轴线重合，避免安装后轴件出现倾斜，影响传动精度。
