250mm规格前盘式制动器安装支座结构

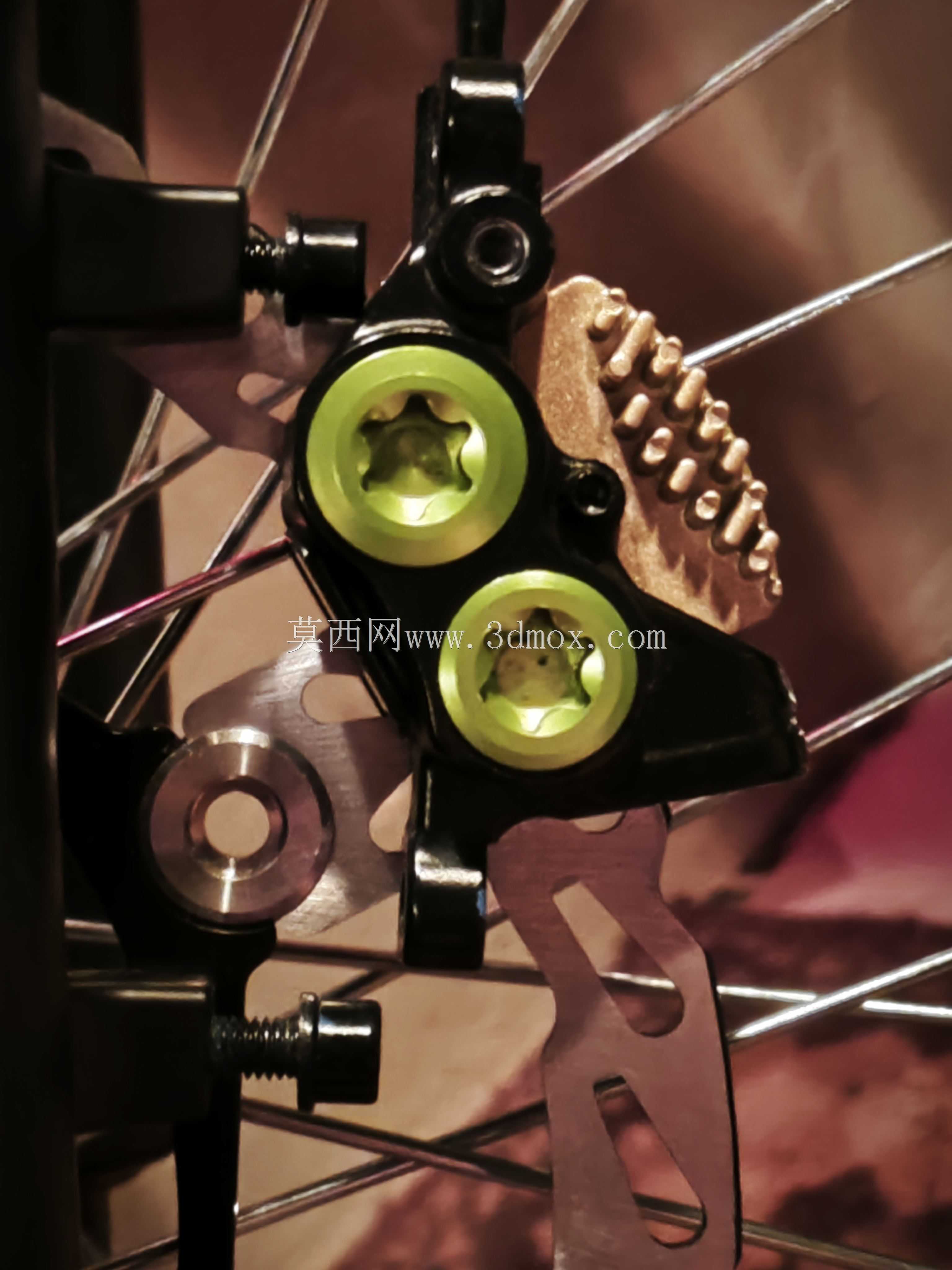

　　在两轮乘用车辆、轻型非道路作业车辆的前轴制动系统布局中，前盘式制动器支座是承担制动卡钳定位、制动载荷传递的核心承载构件，本次设计的适配250mm制动盘的前盘式制动器支座，主要匹配对应规格的浮动式制动卡钳安装需求，适配前轴轮端的安装空间边界，可直接用于轻量型电动两轮车、小型越野两轮车的前制动系统装配场景。从实际装车的功能逻辑来看，该支座需要同时承担三个维度的载荷传递：一是制动过程中卡钳夹紧制动盘产生的制动力矩，需要通过支座本体传递至前叉安装端，最终带动车轮实现减速动作；二是车辆经过颠簸路面时，轮端跳动带来的纵向、横向冲击载荷，需要支座具备足够的结构刚性避免出现安装位变形，防止卡钳与制动盘发生偏磨；三是长期使用过程中的交变疲劳载荷，

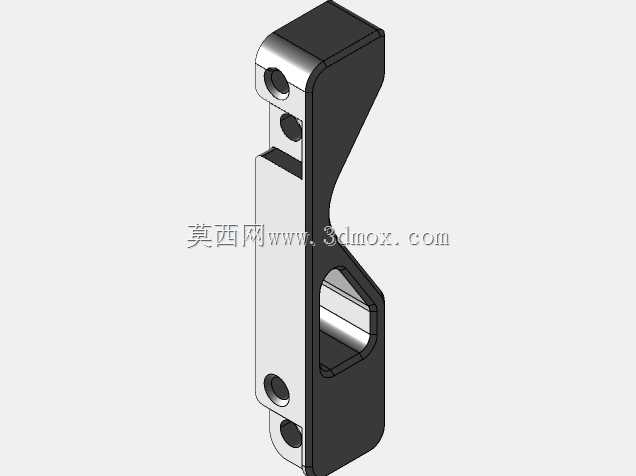

　　需要在结构设计时规避应力集中区域，避免出现疲劳断裂风险。设计过程中首先锁定安装边界条件：适配的制动盘有效摩擦直径为250mm，卡钳安装孔的中心距严格匹配对应市售浮动卡钳的安装尺寸，支座与前叉连接的两个同轴安装孔，孔径适配常规前叉预留的安装轴径，孔位的同轴度公差控制在0.02mm以内，保证安装后卡钳不会出现偏斜。整体外形采用非对称的异形承载结构，主体沿安装轴线方向做了变截面设计，在卡钳安装侧预留了足够的避让空间，避免制动盘转动过程中与支座本体发生运动干涉，同时在支座中部开设了异形减重空腔，在不削弱核心承载截面强度的前提下，尽可能降低零件的整体重量，适配轻量化车辆的减重需求。结构细节上，所有安装孔位均设计了沉头避让结构，

　　保证固定螺栓安装后端面不突出，避免与周边旋转部件发生刮擦；支座的承载棱边均做了R角过渡处理，一方面消除铣削加工后的应力集中点，提升零件的疲劳寿命，另一方面避免装配过程中锐边划伤操作人员或周边管线。从安装适配性来看，该支座的整体外轮廓尺寸控制在紧凑范围内，横向最大宽度不超过卡钳本体的宽度，纵向长度适配前叉安装位的预留空间，不会超出轮辋的内部容纳边界，装车后不需要额外对周边的挡泥板、轮辐结构做切割修改。在结构强度校核层面，核心承载截面的厚度经过反复迭代优化，在1.5倍额定制动力矩的加载工况下，最大变形量控制在0.05mm以内，完全满足卡钳工作时的位置精度要求，不会因为支座变形导致制动拖滞、制动偏软等问题。针对实际使用中可能出现的泥水、

　　砂石侵蚀场景，支座的外露安装面均设计了微小的排水斜度，避免积水在安装缝隙处留存导致锈蚀，同时所有非配合面的粗糙度要求控制在Ra6.3，配合面粗糙度控制在Ra1.6，既满足装配精度要求，也不会过度提升加工成本。该支座的结构设计完全从实际装车工况出发，没有冗余的装饰性结构，所有的型面变化均服务于承载、避让、减重三个核心需求，可直接作为同规格制动系统改装、原厂配件替换的结构参考，也可基于该结构调整安装孔位参数，适配不同规格的前叉与卡钳组合。
