轨道交通用迪斯科型盘式制动结构设计

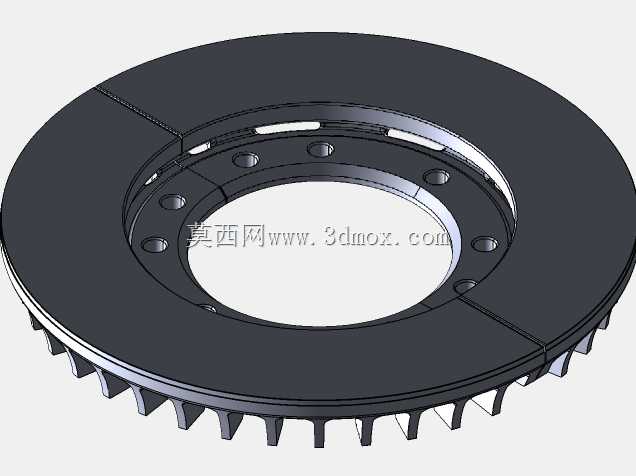

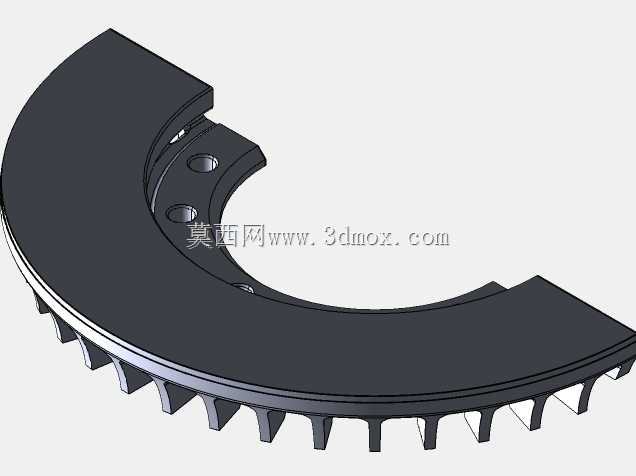

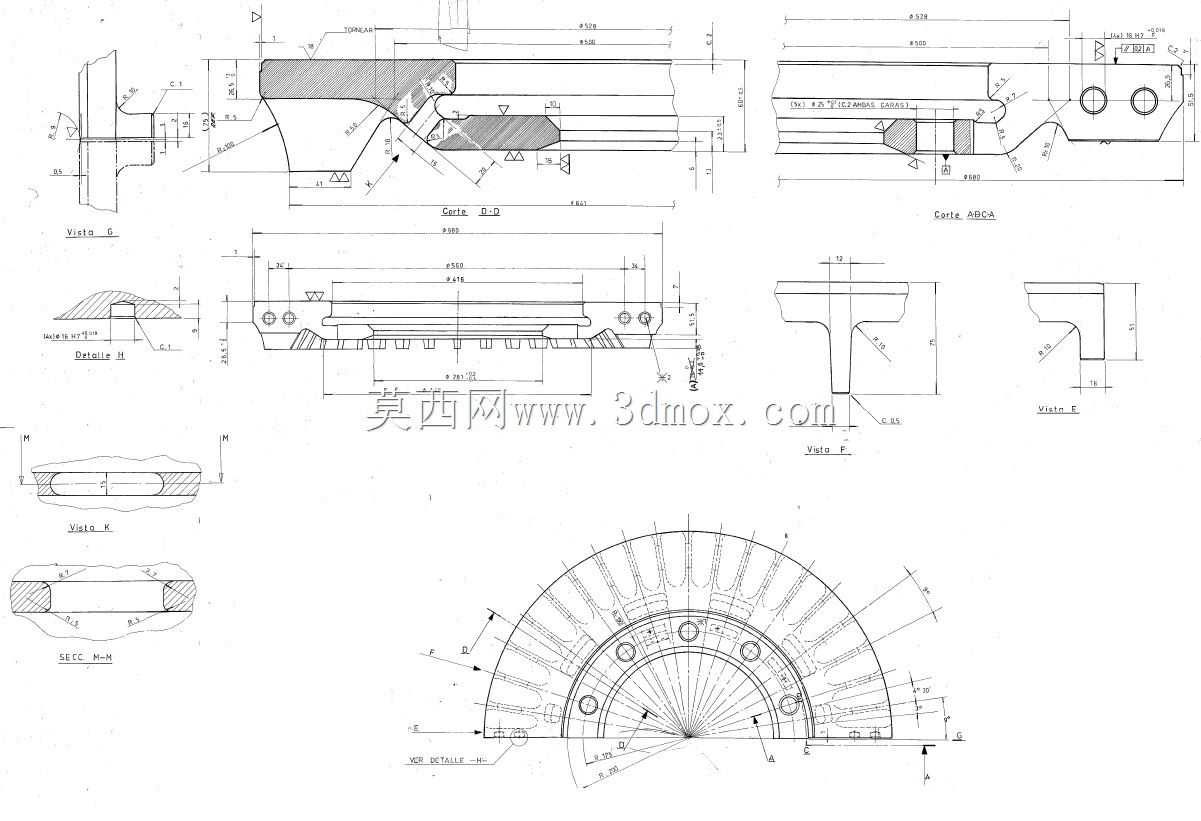

　　在轨道交通车辆走行部的制动系统设计中，盘式制动结构的可靠性直接决定了车辆的运行安全边界，这款适配东芝系CCEE轨道交通单元的迪斯科型制动盘，是针对干线通勤列车频繁启停工况开发的核心制动部件。从工程图纸的剖面结构来看，该制动盘采用了分体式扇区拼接的结构设计，摒弃了传统整体铸钢制动盘的热变形集中问题，单块扇区摩擦面通过周向均匀分布的连接孔与轮毂基体实现刚性固定，摩擦面的径向散热筋采用不等高渐变布局，靠近制动盘外缘的散热筋高度更高，匹配车辆运行时的离心气流走向，能在车辆高速制动时快速带走摩擦产生的热量，避免摩擦面出现热龟裂、热斑等失效问题。

　　从安装边界来看，该制动盘的中心安装基准面与车轴轴端的配合公差采用H7/k6的过渡配合，周向连接螺栓的孔位采用铰制孔设计，能承受制动时产生的巨大周向剪切力，避免制动过程中盘体与轮毂出现相对滑移。摩擦面的平面度公差控制在0.05mm以内，端面跳动公差不超过0.08mm，保证制动闸片与摩擦面的接触面积能稳定维持在85%以上，减少制动过程中的抖动与异响。不同于乘用车的通风制动盘，这款轨道交通用制动盘的摩擦面厚度预留了足够的磨损余量，单盘的允许磨损量达到单侧5mm，能覆盖车辆一个大修周期的使用需求，减少运维过程中的部件更换频次。

　　在实际应用场景中，这类盘式制动结构主要装配在城市通勤列车、市域快轨的转向架轮对位置，区别于传统的踏面制动方式，盘式制动将摩擦副从车轮踏面转移到专用制动盘上，能避免车轮踏面出现热损伤，延长车轮的使用寿命。设计过程中针对制动时的热应力分布做了有限元校核，扇区之间的预留膨胀间隙能让盘体在温度升高到350℃以上时自由膨胀，不会出现整体拱曲变形，连接螺栓的预紧力按照12.9级高强度螺栓的规范设定，同时加装了防松垫片，适应车辆运行过程中的持续振动工况。

　　从结构细节来看，制动盘的摩擦面表面加工有周向浅槽，这些浅槽一方面能在制动初期快速磨去闸片表面的氧化层，缩短制动响应时间，另一方面能在雨雪天气下排出摩擦面之间的水膜，避免湿滑工况下制动力出现衰减。盘体的非摩擦侧设计有定位止口，与轮毂上的定位凸台配合，能在装配时快速实现同轴度找正，降低现场装配的难度。散热筋的走向采用径向直筋与斜向筋组合的布局，在保证散热效率的同时提升了盘体的整体结构刚度，能承受120kN的最大制动力矩，满足80km/h时速下的紧急制动距离要求。

　　在三维建模过程中，这类制动盘的模型需要重点还原摩擦面的磨损余量、连接孔的位置度公差、散热筋的渐变截面特征，不能只做外观曲面的堆砌，要保证装配基准、配合尺寸完全符合工程实际，才能用于后续的制动系统装配仿真、热应力分析以及运维模拟。对于结构设计从业者来说，这类轨道交通制动部件的设计核心是平衡散热效率、结构刚度、安装便利性三者的关系，不能单一追求某一项性能指标而忽略其他维度的工程约束，比如如果一味增加散热筋的数量，虽然能提升散热效率，但会增加盘体的整体重量，加大簧下质量，反而会影响车辆的运行平稳性，这款制动盘的重量控制在单扇区12kg以内，整体拼装后的总重量符合转向架的簧下质量限制要求，在保证制动性能的同时不会对走行部的振动特性造成负面影响。
