法兰安装式绝对旋转编码器结构设计

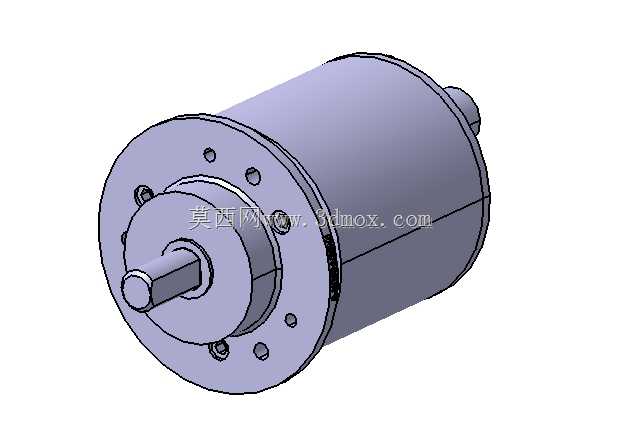

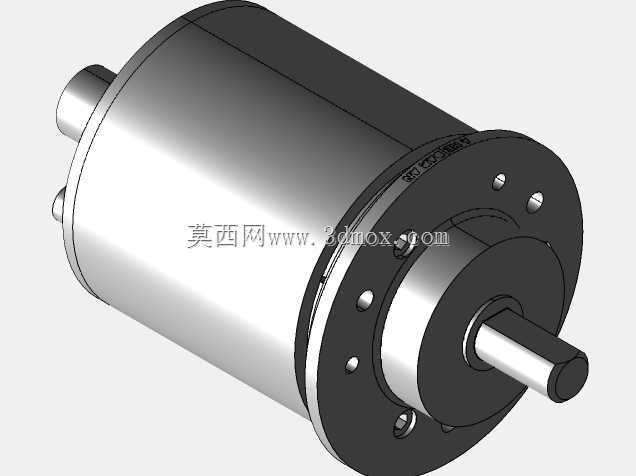

　　在机床进给轴定位、自动化生产线工位校验、起重设备行程检测这类需要断电保留位置信息的工况里，绝对旋转编码器是核心的位置反馈部件，这款采用法兰安装结构的编码器，适配绝大多数工业设备的安装接口，能直接替换同安装尺寸的同类传感部件，不需要额外改动设备端的安装基座。从结构设计逻辑来看，这款编码器的主体采用圆柱形壳体设计，壳体壁厚经过受力校核，既能够抵御车间环境里的切削液飞溅、粉尘侵入，也能承受设备运行过程中产生的常规振动，不会因为长期振动导致内部码盘松动出现检测偏差。前端的安装法兰采用均布安装孔设计，孔位的位置度公差控制在0.02mm以内，保证安装时编码器轴与设备被测轴的同轴度符合要求，避免因为偏心导致轴系磨损加快、检测精度下降。

　　输出轴采用标准直径的实心轴设计，轴端的配合公差选用过渡配合，既可以通过联轴器与被测轴连接，也能适配小扭矩场景下的紧定螺钉直连安装，轴伸长度经过优化，不会因为轴伸过长产生挠曲变形，也不会因为轴伸过短导致联轴器安装空间不足。尾部的出线接口采用侧置设计，避开了安装法兰的正后方空间，在设备安装空间局促的场景下，不会因为线缆弯折半径不足导致线缆护套破损，接口处做了密封结构设计，能够达到常规工业防护等级要求，适配多数工业现场的使用环境。从功能特性来说，这款绝对型编码器不需要开机回零操作，设备上电瞬间就能输出当前的绝对位置值，不存在增量式编码器开机找零位的等待过程，也不会因为设备运行过程中出现干扰导致脉冲计数偏差，位置检测的可靠性更高，

　　适合用在需要连续记录位置、不允许开机回零的设备场景，比如机床的刀库定位、回转工作台的角度检测、自动化立体仓库的堆垛机位置反馈等场景。设计过程中，内部的码盘固定结构做了减震处理，码盘与主轴之间采用柔性连接结构，当轴系受到瞬时冲击载荷时，柔性结构能够吸收部分冲击能量，避免码盘碎裂或者码道划伤，提升产品的抗冲击能力。轴承选用深沟球轴承，双侧带密封结构，能够长期在有粉尘、少量油污的环境下运行，轴承的预紧力经过调试，既保证轴系转动的灵活性，也消除了轴承的轴向游隙，避免轴系窜动影响检测精度。安装边界方面，这款编码器的主体外径适配常规的58mm系列编码器安装尺寸，法兰安装孔的中心距、安装孔直径都符合行业通用的安装规范，

　　设备端只要预留出对应直径的圆柱安装空间、对应孔位的法兰安装面，就可以完成安装，不需要额外定制安装转接件。出线方向的侧置设计，让设备布线时可以沿着壳体侧面走线，不需要在法兰后方预留过长的线缆弯折空间，进一步压缩了安装所需的轴向空间，适合安装空间紧凑的小型自动化设备。在实际选型使用时，需要注意编码器轴与被测轴的连接要选用合适的联轴器，补偿两轴之间的少量同轴度偏差，避免刚性连接导致轴承受额外的径向力，缩短轴承使用寿命；安装时不要敲击输出轴，避免冲击力传递到内部码盘导致部件损坏；接线时要按照引脚定义做好屏蔽层接地，减少工业现场的电磁干扰对位置信号输出的影响。这款编码器的结构设计充分考虑了工业现场的实际使用需求，从安装适配性、环境耐受性、运行可靠性几个维度做了优化，能够覆盖绝大多数工业场合的绝对位置检测需求，三维建模过程中还原了所有外部安装尺寸、接口位置、结构细节，能够直接用于设备装配时的干涉检查、安装布局模拟，也可以作为同类编码器产品结构设计的参考样本，帮助结构设计人员快速完成设备的传感部件选型布局，减少建模时的尺寸测绘工作量。
