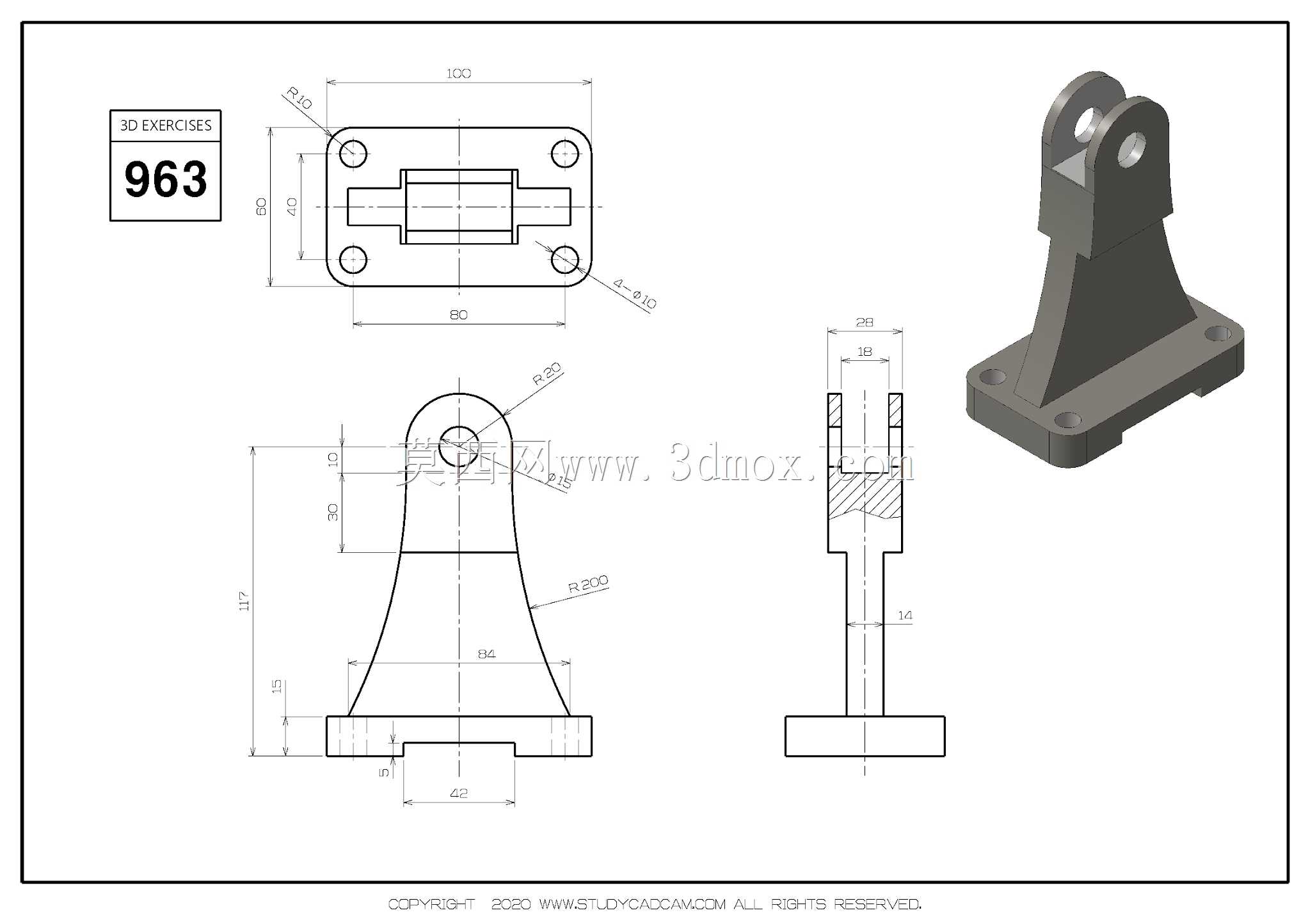

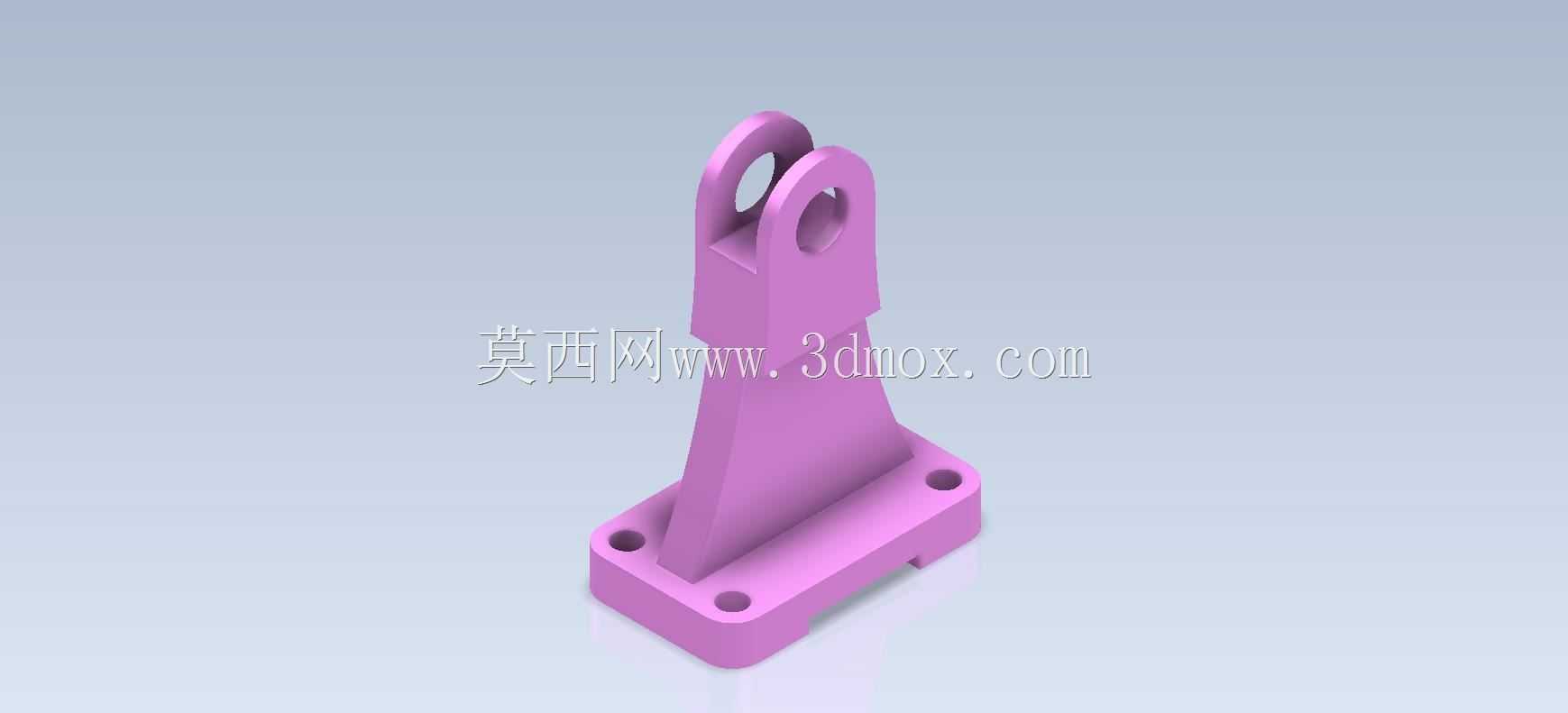

立式双耳带法兰安装支撑连接座结构

　　这类带双耳铰支结构的立式支撑座，在轻工输送线、小型工装夹具台、非标自动化单机的连杆传动副里应用十分普遍，核心作用是作为固定端铰接支点，承接上部摆臂、连杆类零件的往复摆动力，同时通过底部法兰结构把载荷稳定传递到设备安装基面。从实际工况适配来看，这类支撑件通常承受径向摆动力与少量轴向窜动力，对安装基面的贴合度、双耳孔的同轴度有明确要求，一旦同轴度超差，会导致配套的铰接销轴出现偏磨，短时间内就会出现传动卡滞、异响甚至销轴断裂的问题。

　　设计这类零件的时候，首先要敲定的是底部安装法兰的边界尺寸，法兰上的四个安装孔采用对称分布设计，孔位间距要匹配常用的铝型材安装槽距或者钢板安装台的预留孔位，避免出现现场安装需要重新打孔的问题；法兰与立式支撑主体的衔接处做了渐变加厚的过渡结构，不是直角直连，这个细节是为了降低应力集中系数，在承受交变摆动力的时候，衔接位置不会因为应力突变出现开裂，很多新手建模的时候容易忽略这个过渡，做出来的零件看着规整，实际受力测试的时候很容易在根部断裂。

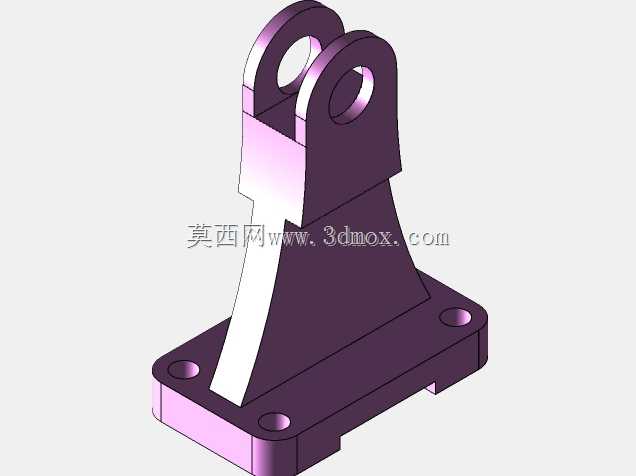

　　上部的双耳铰支结构，两个耳片的厚度保持一致，耳片上的铰接孔做了等直径设计，孔的边缘预留了倒角，一方面是装配销轴的时候更容易导入，另一方面也能去除机加工后的毛刺，避免装配时割伤操作人员或者刮坏配套的轴套。耳片和主体立柱的衔接位置同样做了圆弧过渡，因为耳片是直接承接摆臂载荷的部位，每一次摆臂动作都会对耳片根部产生弯折力矩，过渡圆弧的半径不能太小，否则应力集中系数会大幅升高，零件的疲劳寿命会明显缩短。

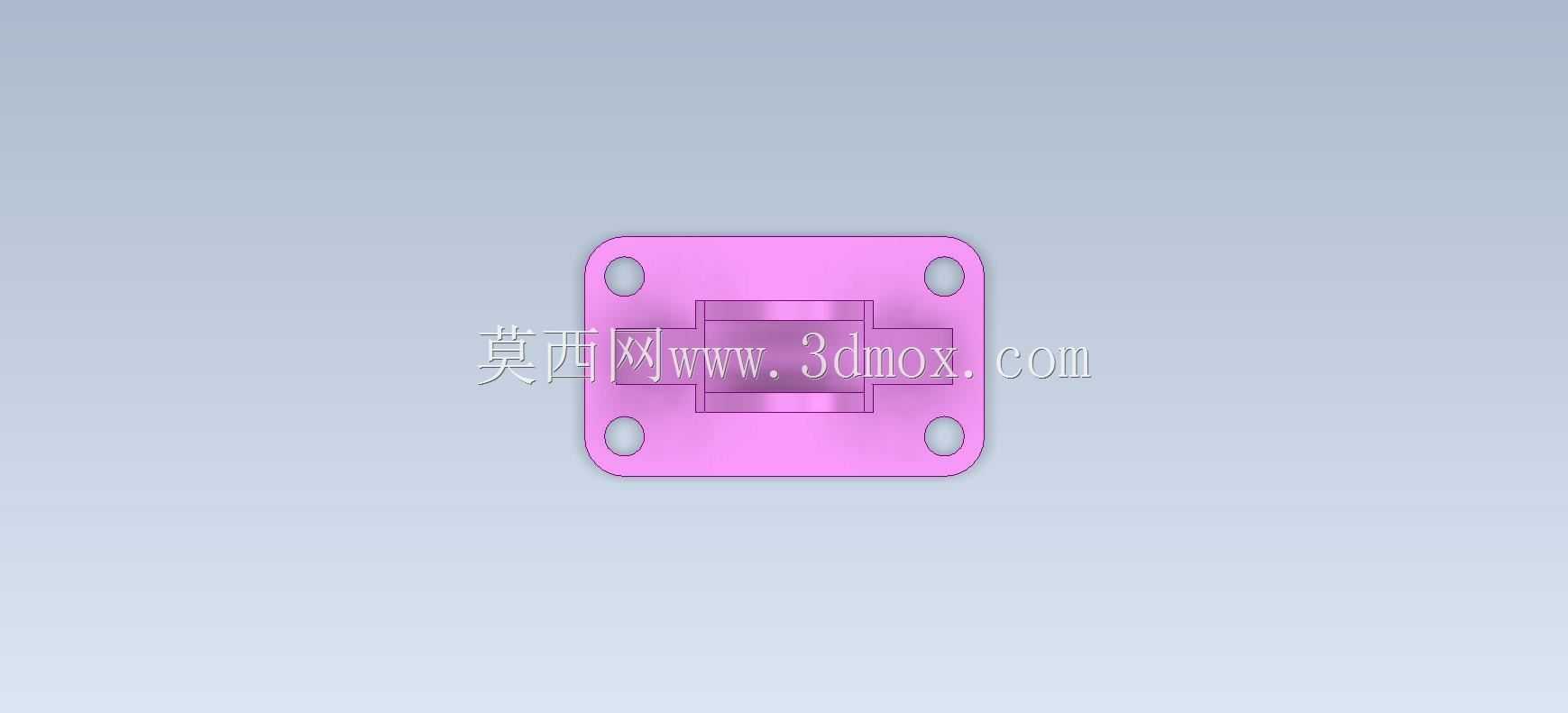

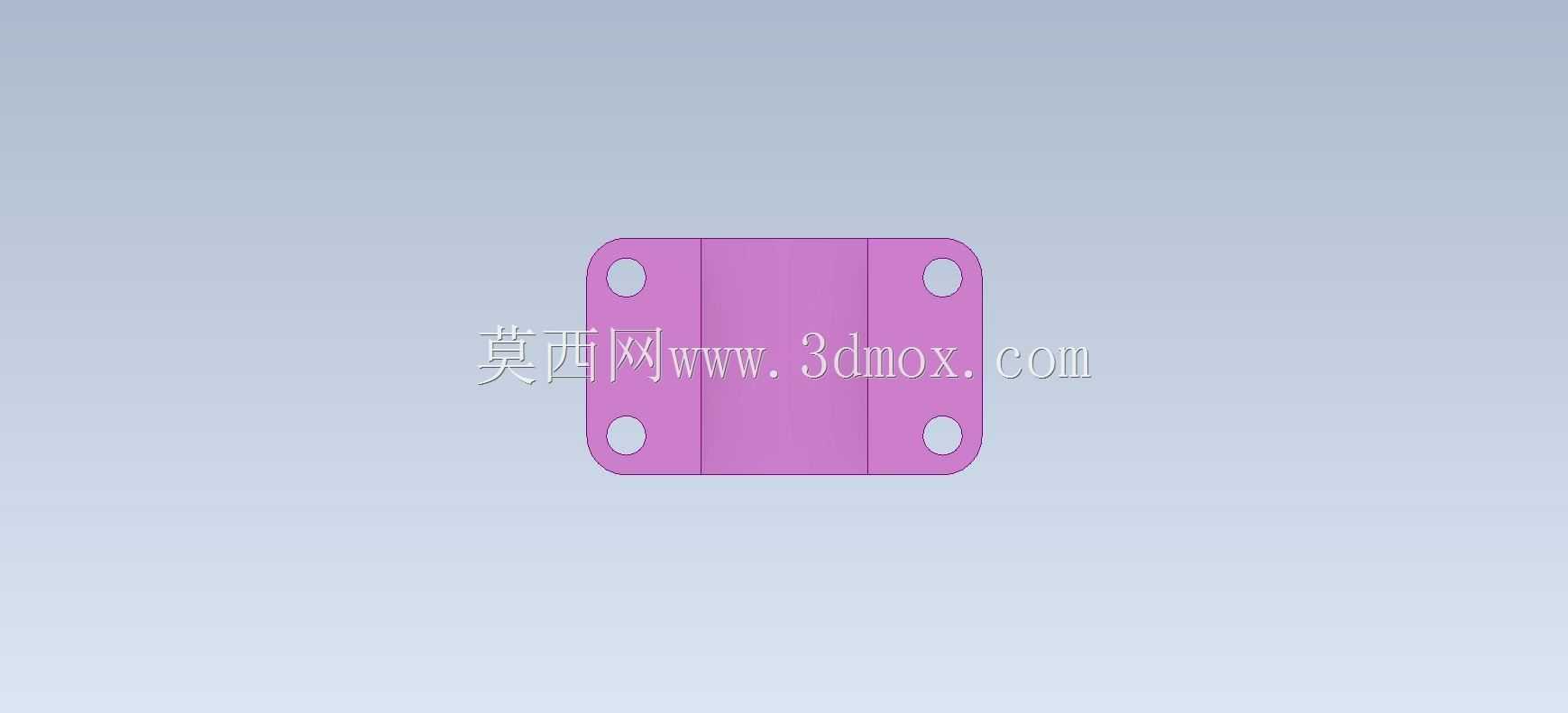

　　从安装边界来看，底部法兰的下表面是整个零件的安装基准面，建模的时候这个面必须做平面度约束，实际加工时这个面需要铣削加工，保证和安装台面的贴合间隙不超过0.05mm，如果贴合间隙过大，锁紧安装螺丝的时候会把法兰拉变形，进而导致上部双耳孔的同轴度被破坏，影响后续传动精度。四个安装孔采用沉孔设计，适配内六角圆柱头螺丝，螺丝锁紧后头部不会突出法兰表面，不会和周边其他运动部件产生干涉，这个细节在空间紧凑的非标设备里尤为重要，很多设计新手容易把安装孔做成通孔，选了过长的螺丝或者没考虑螺丝头部突出量，装配的时候才发现和周边零件撞件，只能临时打磨零件，既影响外观也降低结构强度。

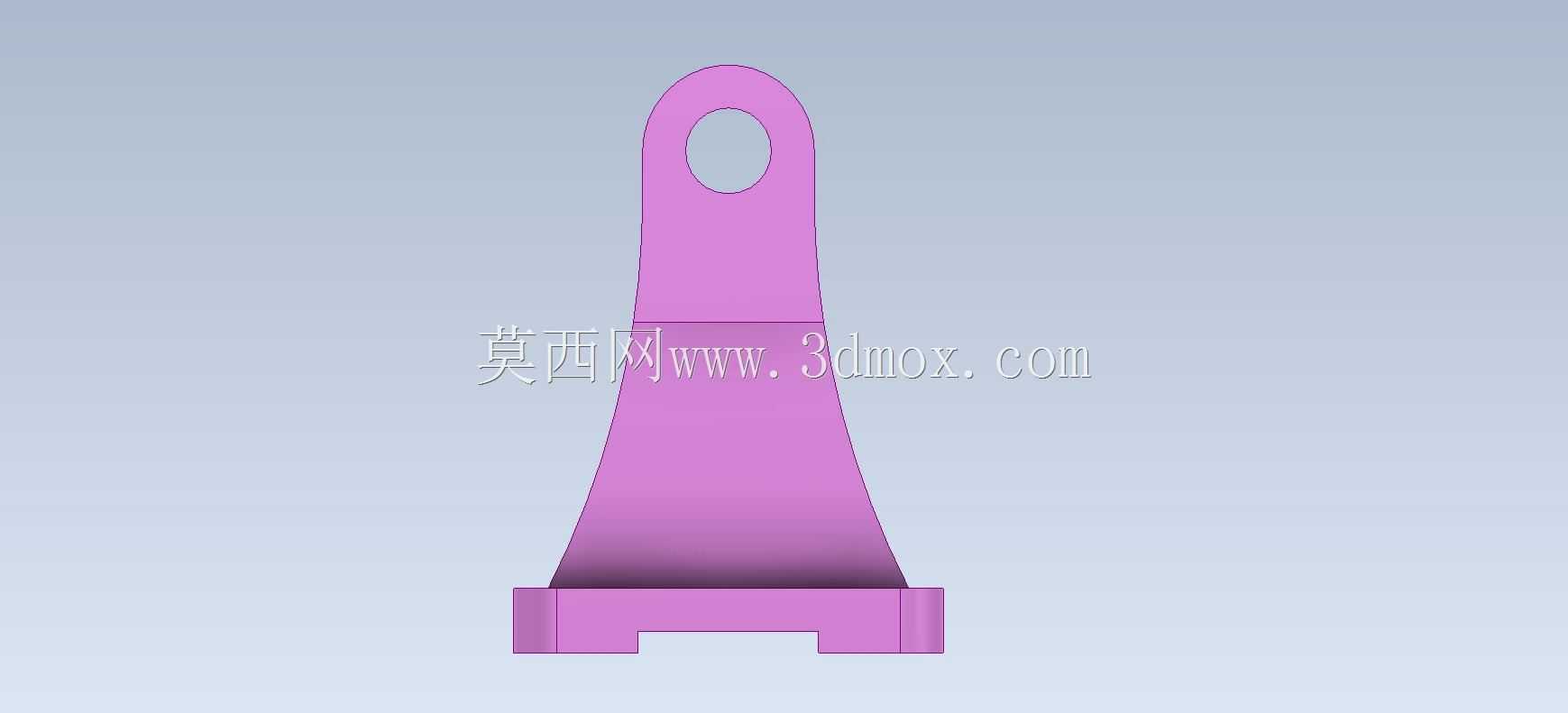

　　主体立柱的截面采用渐变设计，从底部和法兰衔接位置的较厚截面，向上逐步收窄到和双耳片衔接的尺寸，这种设计不是为了造型好看，而是在保证整体结构强度的前提下尽可能减少零件重量，降低材料成本，同时也减少设备整体的运动惯量——如果这个支撑座是安装在移动工作台上，过重的支撑件会提升驱动机构的负载，增加能耗的同时也会降低运动定位精度。立柱的侧壁做了平直设计，没有多余的凸台或者凹槽，一方面是降低机加工的难度，用普通的三轴铣床就能完成全部加工工序，不需要多轴设备转位加工，能有效控制加工成本；另一方面平直的侧壁也方便后续安装接近开关、行程挡片这类附属配件，不需要额外做安装支架。

　　从建模练习的角度来说，这个零件涵盖了法兰盘特征、拉伸凸台、镜像特征、孔特征、圆角过渡这些常用的机械建模命令，很适合初学者熟悉基础建模逻辑，练习的时候要重点关注各个特征的先后顺序，比如先做主体拉伸再做孔特征，而不是先打孔再拉伸主体，避免出现特征参考丢失的问题；同时要注意各个配合面的公差预留，铰接孔和销轴的配合要选间隙配合还是过渡配合，要根据实际的摆动频率、载荷大小来确定，不能所有孔都按同一个公差来做。

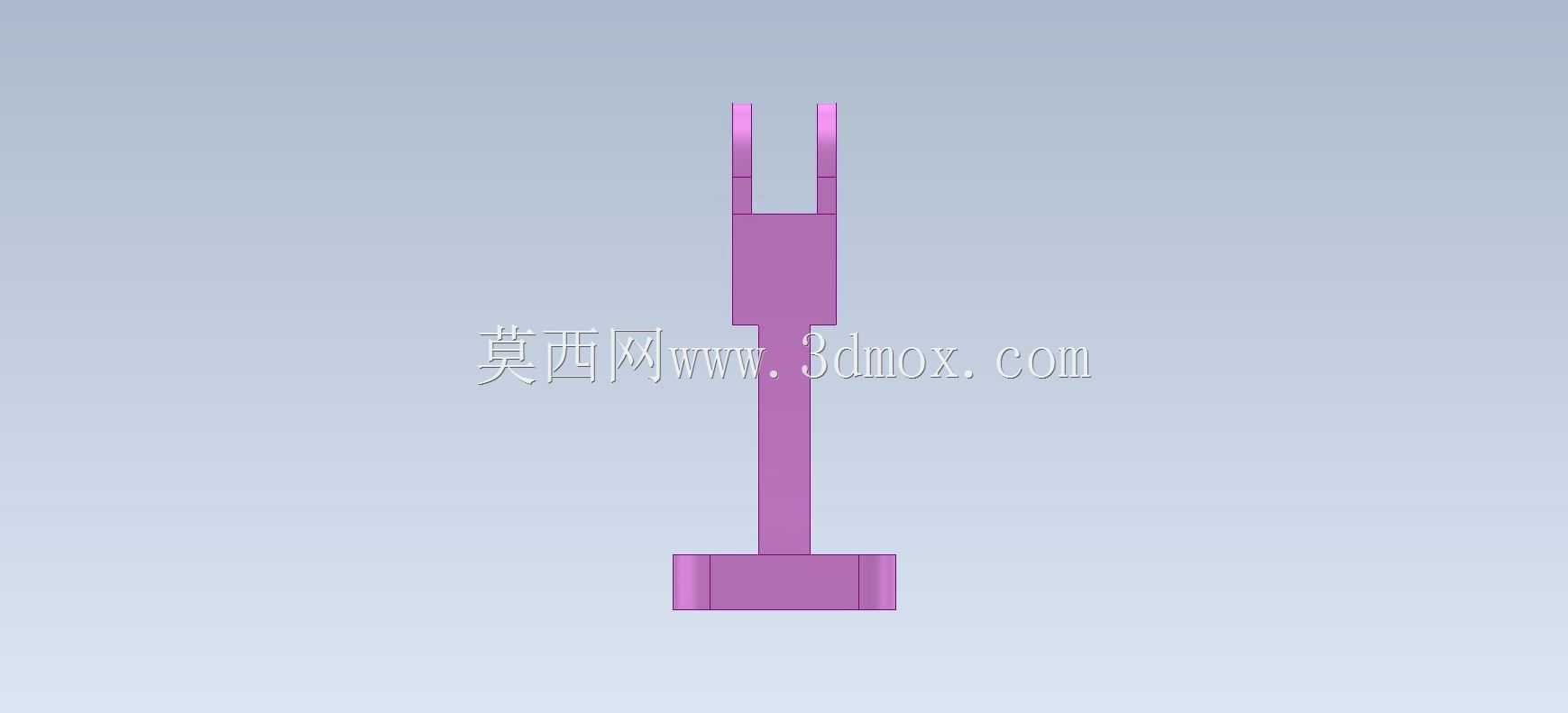

　　在实际设备选型替换的时候，要重点核对三个参数：一是双耳片的内间距，这个尺寸要匹配上部摆臂的连接端厚度，间隙太小装不进去，间隙太大会导致摆臂摆动时出现窜动；二是铰接孔的中心高，也就是法兰安装面到铰接孔中心的垂直距离，这个尺寸直接决定了上部连杆机构的运动行程，尺寸偏差过大会导致整个传动机构的运动轨迹偏离设计值，出现卡滞或者行程不足的问题；三是安装孔的孔位分布尺寸，这个尺寸要和安装基座的预留孔完全匹配，否则现场安装无法对位。

　　这类支撑件常用的加工材料是Q235钢或者6061铝合金，载荷大、冲击强的工况选Q235钢做表面发黑处理，载荷小、需要轻量化的工况选6061铝合金做阳极氧化处理，两种材料都很容易采购，加工工艺成熟，不需要特殊的刀具或者热处理工序，适合批量加工制作。
