可拆卸式合页铰链结构三维设计

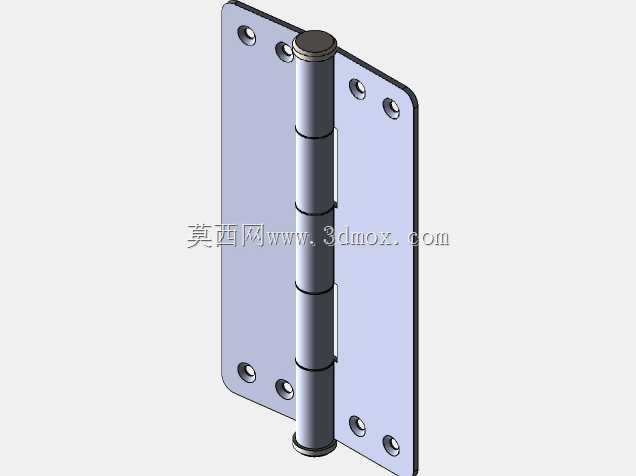

　　在日常的柜体装配、设备防护门安装、小型舱门铰接场景里，这类可拆卸式合页是应用频次极高的连接件，它承担着两个相对转动部件之间的铰接承载作用，既需要保证转动过程的顺畅无卡滞，也要承担门扇、盖板类部件的静态悬挂载荷，避免长期使用后出现下垂、转动旷量过大的问题。从结构设计逻辑来看，这款合页采用了对称式双页片搭配通长销轴的结构，两个页片分别通过螺栓与待连接的两个构件固定，销轴贯穿两个页片的卷边筒结构，实现两个页片之间的相对转动，这种结构的优势在于装配时可以先将两个页片分别固定在门框、门扇对应位置，再穿入销轴完成整体装配，不需要在门扇对位时同时拧入所有固定螺丝，大幅降低了现场安装的对位难度，尤其是在重型门扇、大尺寸防护盖板的安装场景下，

　　这种分体装配的设计能有效减少安装时的对位调整工作量。从功能特性上看，页片上的固定孔采用了对称排布的设计，每侧页片设置了六个安装孔，沿页片长度方向均匀分布，这种排布方式可以让固定螺丝的受力更均匀，避免单点受力过大导致页片变形或者固定螺丝松脱，卷边筒部分采用了分段式的结构，两个页片的筒段交错排布，销轴穿入后每一段筒壁都能对销轴形成径向支撑，相比整段式的卷边结构，分段式设计既减少了销轴与筒壁的接触面积，降低转动时的摩擦阻力，也能避免长筒段加工时出现的同轴度误差导致的转动卡滞问题，同时分段结构在销轴出现磨损后，只需要更换销轴即可恢复合页的转动精度，不需要整体更换合页部件，降低了后期维护的成本。在安装边界的尺寸设计上，页片的厚度需要匹配对应的承载载荷，针对常规的室内木门、设备防护门场景，页片厚度选取2.5-3mm的冷轧钢板冲压成型即可满足承载需求，卷边筒的内径与销轴采用间隙配合，配合间隙控制在0.05-0.1mm之间，既保证转动时不会出现过大的径向旷量，也不会因为间隙过小导致灰尘、锈蚀后出现转动卡滞的问题，页片的宽度方向需要保证固定孔的中心距页片边缘有足够的距离，避免固定螺丝安装时距离板材边缘过近导致板材开裂，通常固定孔中心到页片侧边的距离不小于15mm，到页片上下端的距离不小于10mm，适配常规18-25mm厚度的板材安装需求。在实际选型应用时，需要根据门扇的重量、转动频率来确认合页的配置数量，

　　单扇重量在20kg以内的门扇配置两个该款合页即可满足承载需求，重量超过20kg或者门扇高度超过1.2m时，需要在中间位置增加第三个合页，分散单个合页的承载载荷，避免长期使用后页片出现塑性变形导致门扇下垂。设计过程中需要重点关注卷边筒的同轴度公差，所有卷边筒的内孔轴线需要保证在同一条直线上，同轴度公差控制在0.1mm以内，否则穿入销轴后会出现转动阻力过大、甚至无法转动的问题，页片的平面度公差也需要控制在0.2mm以内，保证安装时页片能够与安装面完全贴合，避免固定螺丝拧紧后页片出现内应力，长期使用后出现应力变形。销轴的两端采用了翻边铆接的结构，装配完成后销轴不会从卷边筒中滑出，同时两端的铆接头不会突出页片表面过多，避免安装后与门框、

　　门扇出现干涉，销轴的表面可以做镀锌或者发黑处理，提升防锈能力，适配潮湿环境下的使用需求，页片表面同样采用镀锌或者喷塑处理，既提升防锈能力，也能适配不同的外观配色需求。这类合页除了常规的门窗应用场景，在小型机械设备的检修门、电气柜的柜门、工具箱的盖板铰接场景中也有广泛应用，相比一体式的注塑合页，金属材质的这款合页承载能力更强，耐磨损性能更好，适合需要频繁开合、有一定承载要求的铰接场景，相比焊接式的铰链，这款螺栓固定的合页后期更换维护更方便，不需要进行焊接、打磨等作业，只需要拧下固定螺丝即可完成更换，适合民用家具、工业设备、仓储设施等多个领域的铰接连接需求。在建模过程中，需要重点还原卷边筒的分段交错结构、固定孔的排布位置、销轴与卷边筒的配合关系，确保模型的装配关系与实际产品一致，方便后续导出工程图进行加工生产，或者导入装配体中进行整体的干涉检查，确认合页安装后门扇的转动行程内不会与周边构件出现碰撞，保证设计的合理性。
