PTR HARTMANN灰色接线端子板结构

　　在工业电控柜布线、小型设备内部控制回路搭建、测试治具信号转接这类场景里，这类接线板是很常见的基础连接部件，很多工程师在做电控布局的时候，往往会忽略这类小连接件的安装边界，最后布线时出现端子与线槽干涉、插接线缆后预留空间不足的问题，这个三维结构完整还原了实物的所有安装与配合特征，能直接用于布局阶段的干涉校验。

　　从实际使用场景来看，这类接线板主要承担多回路导线的汇接与分线功能，相比直接绞接导线或者用绝缘胶带缠绕的方式，它能让每一路导线的连接点都有独立的固定位置，后期检修排查线路的时候不用逐根扯动导线找接点，也能避免多股导线散丝造成的短路隐患。在CA6140这类普通车床的电控改造场景里，经常会用到这类接线板来转接操作面板到电控箱的控制线，因为车床本身的走线空间比较紧凑，操作面板的引出线长度有限，用接线板做中间转接，既能缩短面板端的走线长度，也能方便后期更换操作元件的时候不用重新布整根长线。

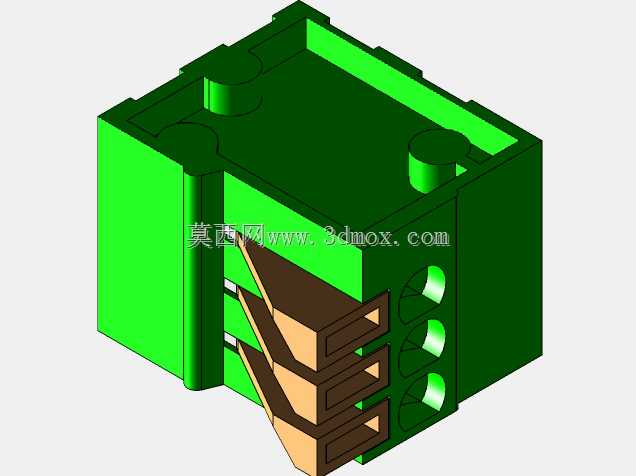

　　看这个结构的设计细节，主体基座采用的是绝缘工程塑料材质，表面做了均匀的壁厚处理，所有转角位置都做了圆角过渡，避免注塑生产的时候出现应力集中导致基座开裂，也能防止安装时尖锐边角割伤操作人员的手或者划破导线绝缘层。基座上的插针位置做了精准的定位凸台，和配套的插座对插的时候能自动导正，不会出现插针歪折的问题，每个插针对应的基座位置都做了防爬电的隔筋，相邻回路之间的爬电距离满足低压电控的安全要求，即使在车间有轻微粉尘、湿度偏高的环境下使用，也不会出现相邻回路击穿短路的问题。基座上的几个圆形沉孔是安装固定位，对应M3规格的安装螺丝，沉孔深度刚好能让螺丝头完全埋入基座表面，不会突出表面影响后续的导线插接或者相邻部件的安装。

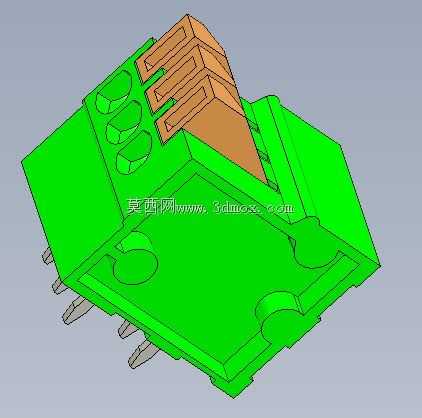

　　从安装边界来看，这个接线板的整体外形是带斜插导向面的矩形结构，斜向的插接口是为了方便在狭小空间里插接导线，不用垂直于安装面预留太大的操作空间，插针伸出基座底面的长度是标准的PCB插装长度，既可以直接焊接在印刷电路板上做板载接线端子，也可以配合导轨安装座固定在标准DIN导轨上。基座侧面的几个半圆凹槽是走线让位槽，当多块接线板并排安装的时候，相邻接线板之间的导线可以从这个凹槽里走，不会被夹在两个基座的拼接缝里压破绝缘层。

　　设计这类接线板结构的时候，首先要确定的是适配的导线线径范围，这个结构对应的是0.14到0.75平方毫米的细导线，适配工业控制里常用的信号回路与小功率动力回路接线需求，所以每个插片的夹持力做了针对性的设计，既能保证导线插入后有足够的拉脱力，不会因为设备运行的震动导致导线松脱，也不会因为夹持力过大导致细导线被压断。基座上的橙色部分是接线位的锁扣结构，导线插入后锁扣会自动卡住导线的金属端头，需要拆卸的时候用小螺丝刀按压锁扣就能轻松拔出导线，不用硬扯导线。整个结构的所有配合面都做了公差预留，塑料件的收缩率也按照常用的玻纤增强尼龙材料做了补偿，实际开模生产的时候不用再做大幅的尺寸调整，三维模型里的所有特征都和实物1:1对应，导入装配体里可以直接用来做布局校验，也能用来派生设计不同位数的同系列接线板结构，不用从零开始绘制基础特征。

　　很多刚入行的结构工程师在画这类接插件的时候，往往只画个大概的外形，忽略了插针的实际位置、锁扣的活动空间、安装沉孔的深度这些细节，最后做出来的装配图到了现场安装的时候才发现，要么是插座插不进去，要么是螺丝拧进去之后顶到了背面的导线，这个完整的结构模型能帮工程师在设计阶段就把这些细节问题都规避掉，减少后期现场整改的工作量。在做小型自动化设备的内置布线设计时，把这个模型导入到装配体里，提前预留好接线的操作空间、导线的弯曲半径，能让整个设备的内部布线更规整，也符合电气安全规范的相关要求。
