多辐条汽车轮毂中心锁止结构设计

　　日常做整车底盘行走系统的结构匹配时，轮毂作为连接轮胎与车桥轴头的核心承载部件，其结构合理性直接决定行驶过程的载荷传递效率与动态稳定性，这次完成的中心锁式多辐条轮毂结构，主要适配高性能乘用车辆的使用场景，区别于传统螺栓固定的民用轮毂，中心锁结构的核心优势在于拆装效率更高，轮轴与轮毂的同轴度公差更容易控制，在赛道日频繁换胎、高性能车大扭矩输出的工况下，能避免多螺栓紧固不均带来的轮辋跳动问题。

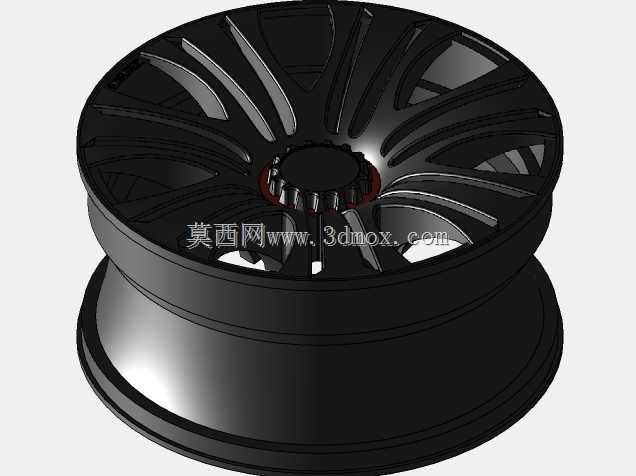

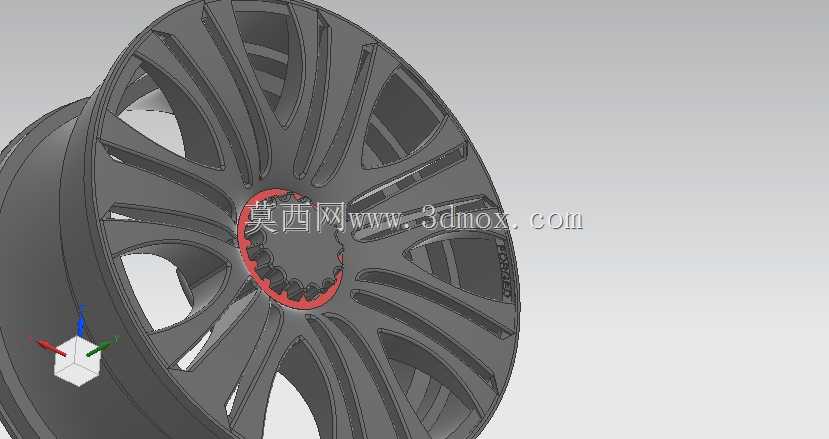

　　从实际功能特性来看，这款轮毂的辐条采用了不等宽交错的多辐布局，并非单纯追求外观的运动感，每根辐条的截面都做了变厚度设计：靠近轮心安装座的位置辐条厚度更大，用来传递制动、驱动过程中的剪切载荷，往轮辋边缘延伸的过程中逐步收窄厚度，在保证辐条自身抗弯截面模量满足要求的前提下，尽可能降低非簧载质量，这对提升悬架的响应速度、改善轮胎接地性能有直接帮助。中心锁止区域的齿圈结构是整个设计的核心，锁止环内侧的渐开线齿形与轴头的外齿做了过盈配合设计，锁止扭矩按照高性能车的常规要求设定，能承受起步、急刹时的峰值冲击载荷，不会出现锁止机构松脱的风险，齿圈外侧的红色标识环除了视觉区分作用，也能在日常检查时快速判断锁止环是否安装到位，避免装配不到位带来的安全隐患。

　　设计过程中首先要明确安装边界尺寸：中心定位孔的直径严格匹配对应车型的轴头外径，配合公差选择过渡配合，既保证装配时的同轴度，也不会出现拆装困难的问题；轮辋的宽度、偏距参数按照选定的轮胎规格做匹配，轮辋边缘的胎圈座轮廓符合标准规范，保证轮胎充气后能紧密贴合，不会出现高速行驶时轮胎脱圈的问题；辐条背面预留了制动系统的避让空间，能兼容大尺寸的刹车卡钳与通风刹车盘，不需要额外加装垫片就可以完成装配，避免垫片带来的轮距变化与螺栓受力恶化问题。考虑到日常行驶的散热需求，相邻辐条之间的镂空面积经过反复调整，既保证制动系统的热空气能快速通过辐条间隙散出，也不会因为镂空过大导致辐条的结构强度不足，在做有限元校核的时候，分别模拟了过减速带的垂向冲击、急转向时的侧向载荷、急加速急刹车的纵向载荷三种极限工况，所有位置的应力值都控制在铸造铝合金材料的许用应力范围内，安全系数满足乘用车的相关标准要求。

　　从实际应用场景出发，这类中心锁轮毂除了适配高性能改装车，也可以用在场地赛车的行走系统上，相比传统的五螺栓固定结构，中心锁只需要操作一个锁止机构就能完成轮毂的拆装，在赛事进站换胎的过程中能大幅缩短操作时间，同时单锁止结构的受力更均匀，不会出现个别螺栓预紧力不足导致的轮辋偏摆问题。设计时也考虑了量产的工艺可行性，轮毂主体采用低压铸造的工艺方案，辐条与轮心安装座的连接处做了大圆角过渡，避免铸造过程中出现应力集中与缩孔缺陷，中心锁的齿圈部分采用高强度钢材单独加工，之后通过过盈压装与铝合金轮毂主体结合，既保证锁止齿的耐磨性能，也能控制整体的生产成本，不需要整体采用钢材加工来增加不必要的重量。轮辋的气门嘴安装位置做了局部加厚处理，避免安装气门嘴时出现应力集中导致的开裂问题，轮缘部分做了凸起的防脱圈设计，在轮胎胎压不足的极端情况下，也能限制轮胎相对于轮辋的位移，提升低胎压行驶时的安全性。

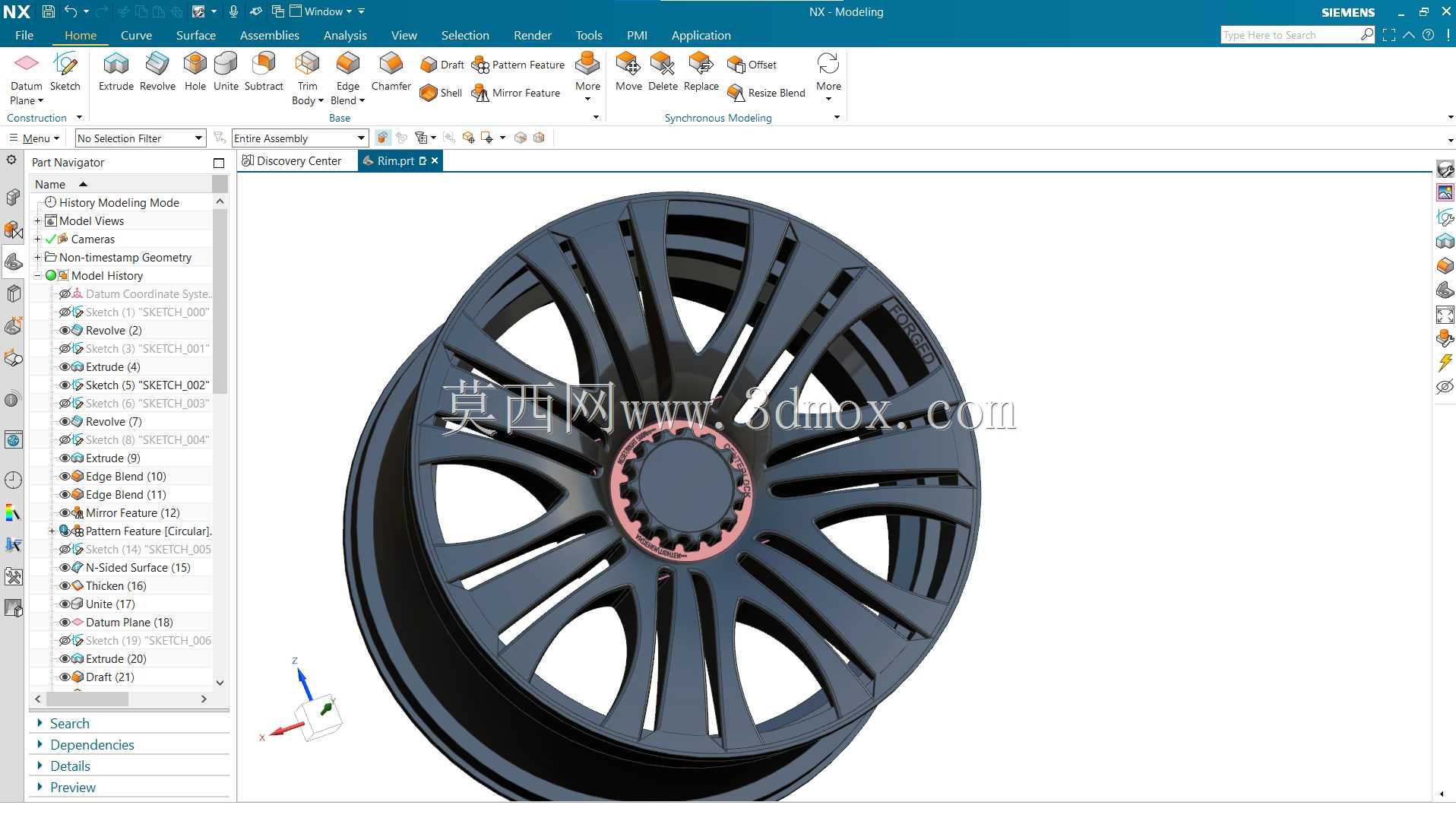

　　在建模过程中，所有的曲面都做了连续性检查，辐条的外观曲面与内部的加强筋结构完全贴合，没有出现曲面断层或者壁厚突变的问题，方便后续做模具分型的时候顺利拔模，不需要额外做过多的工艺补面。中心锁止机构的锁止行程做了限位设计，锁止环拧紧到规定扭矩后，限位结构会卡住轴头的卡槽，避免行驶过程中锁止环回转松脱，齿形的啮合长度经过计算，保证在最大扭矩传递时齿面的接触应力在材料许用范围内，不会出现打齿的问题。整个轮毂的重量分布经过优化，重心与轮心的重合度控制在很小的公差范围内，减少高速旋转时的动平衡校正配重，降低车轮总成的不平衡量，提升高速行驶的平顺性。
