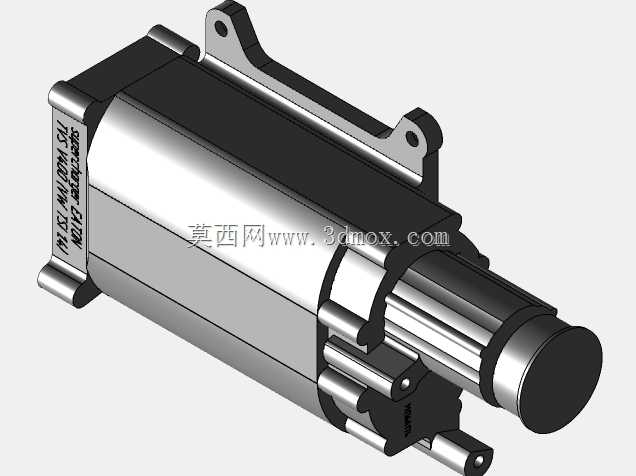

大众1.4TSI伊顿TVS V40增压器压缩机结构

项目分类:汽车 发布时间:2024-01-09 ID:721351
  • 大众1.4TSI伊顿TVS V40增压器压缩机结构

  在小排量乘用车动力总成的机舱布局设计工作中,机械增压器的三维数模是前置动力舱布置阶段的核心参考依据之一,伊顿TVS V40型罗茨式压缩机作为大众1.4TSI动力版本的配套增压部件,其数模的外形尺寸、安装点位、周边间隙预留参考,直接决定了动力总成周边附件、管线、悬置结构的设计走向。不同于废气涡轮增压器依赖排气能量驱动的特性,这款罗茨式压缩机通过曲轴皮带轮直接驱动,能够在发动机低转速区间快速建立增压压力,规避小排量自然吸气机型低扭不足的先天缺陷,在城市工况频繁启停的使用场景下,动力响应的平顺性远优于同增压值的废气涡轮方案。从数模呈现的结构来看,该部件的主体壳体采用高压铸铝成型,壳体表面的加强筋布局完全匹配安装受力路径,

  两个固定吊耳的孔位同轴度公差在数模中做了明确的边界约束,安装面的平面度要求直接对应机舱内悬置支架的加工精度,设计阶段如果忽略这些安装边界的尺寸约束,很容易出现装车后部件共振、密封面渗漏的问题。带轮端的外伸尺寸是机舱横向布置的核心校核点,数模中完整还原了带轮的节圆直径、安装端面到壳体主体的轴向距离,以及带轮包角对应的周边避让空间,在做前端轮系布局时,不需要额外逆向测绘带轮的外形轮廓,直接参考数模的外廓尺寸就能完成皮带路径、张紧轮位置的初步校核,大幅缩短动力总成前期布置的周期。压缩腔部分的转子腔壳体外形做了圆弧过渡处理,既能够降低壳体在增压工况下的应力集中,也能预留出进气歧管连接法兰的安装空间,出气端的连接法兰端面角度、

  螺栓孔分布位置在数模中都有精准呈现,匹配进气歧管设计时可以直接提取法兰面的坐标参数,避免后期出现法兰对接错位、密封垫压合不均的问题。在做机舱热管理校核时,这款增压器的壳体外廓温度场边界可以结合数模的外形尺寸做仿真建模,由于其紧贴发动机缸体侧布置,周边的燃油管、冷却水管、线束的走向都需要和壳体表面预留足够的热膨胀间隙,数模给出的最小安装边界尺寸,能够帮助设计人员快速完成管线的初步排布,减少后期样车阶段的管线干涉整改工作量。罗茨式增压器的工作特性决定了其工作过程中会产生特定频率的振动,数模中壳体的质量分布、安装吊耳的刚度参数参考,能够为悬置软垫的刚度匹配提供计算依据,避免增压器的振动传递到车身引发驾乘舱的NVH问题。针对大众横置1.

  4TSI动力平台的改装与维修场景,这款数模也能够为售后替换部件的设计、改装套件的开发提供精准的尺寸参考,不需要对原车部件进行破坏性测绘就能完成配套结构的设计,比如改装独立水冷式中冷器时,就可以直接基于数模的出气法兰位置设计连接管路的走向,确保管路弯折角度符合气流阻力要求,同时不会和周边的发电机、空调压缩机等附件发生运动干涉。数模中还原的壳体表面标识位置,也能够为部件的追溯标识设计、生产过程中的工件定位提供参考,标识区域的平面度要求直接对应激光打标工序的工装定位方案,避免生产环节出现标识打刻歪斜、识别度不足的问题。在做动力总成的维修工装设计时,基于该数模的外形轮廓可以设计对应的拆装托架,确保维修过程中增压器部件不会受到额外的夹持应力,保护壳体的密封面和转子腔的配合精度,降低维修过程中的部件损坏概率。
