电机驱动联轴器传动安装台架结构设计

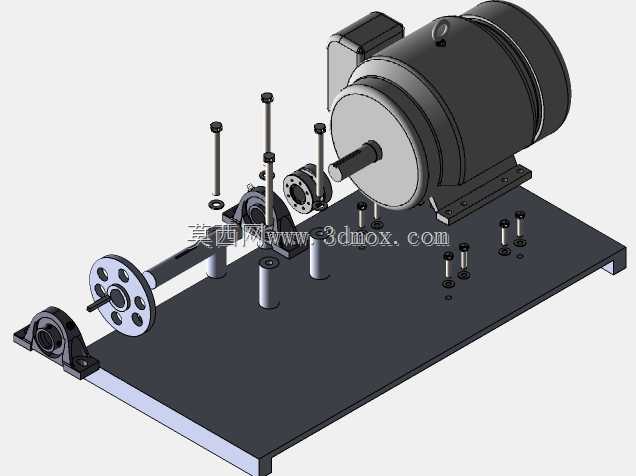

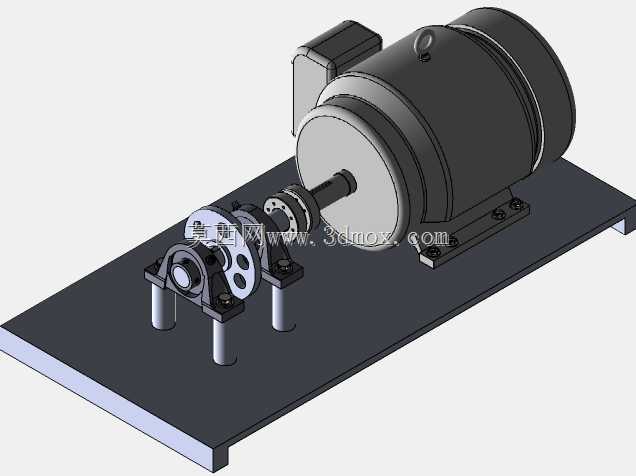

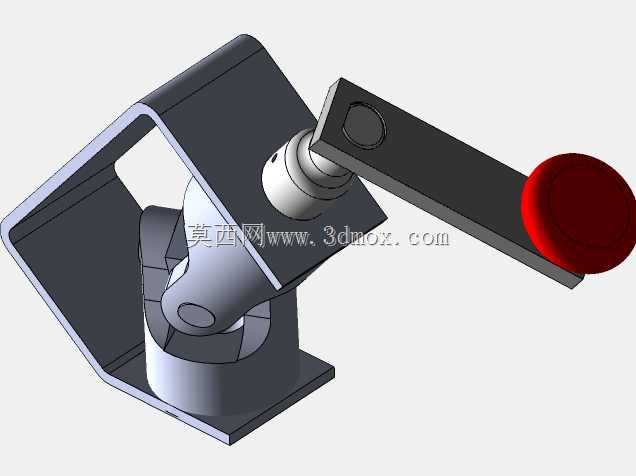

　　这套传动台架结构，核心是解决小功率动力输出端的扭矩传递与支撑稳定性问题，常见于机床进给单元、小型实验台动力段、轻工输送线驱动端这类对传动同轴度有明确要求的场景。从结构布局来看，动力源采用卧式安装的电机，通过凸缘式联轴器与输出轴段连接，输出轴段采用双轴承座分体支撑的形式，整套组件固定在一体化钢制安装底板上，避免分散安装带来的基准偏移问题。

　　实际应用中，这类结构往往承担着将电机的旋转动力平稳传递至执行端的作用，比如CA6140车床的辅助进给动力改造、小型专用机床的主轴驱动单元、实验教学用传动测试台都能见到同类布局。设计时首先要考虑的是同轴度控制：电机输出轴与被驱动轴的径向跳动公差需要控制在0.02mm以内，否则联轴器的弹性元件会快速磨损，同时轴承座会承受额外的径向载荷，大幅缩短支撑轴承的使用寿命。图中的双轴承座支撑设计，就是为了给输出轴段提供足够的支撑刚度，避免轴端受载后出现挠曲变形，两个轴承座的安装孔采用一次装夹镗削加工的工艺，保证孔系同轴度，安装时通过定位销与底板固定，消除装配错位的隐患。

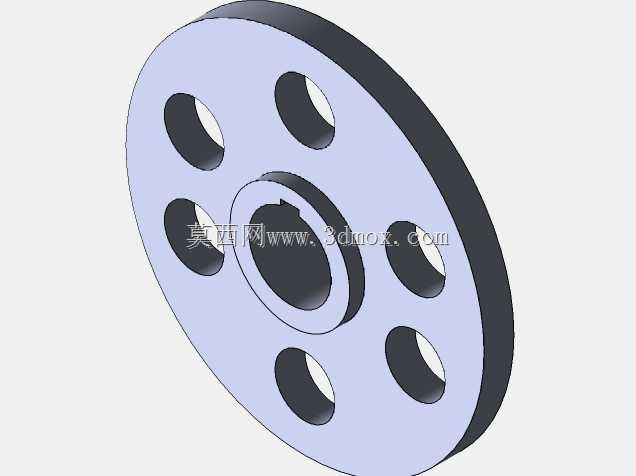

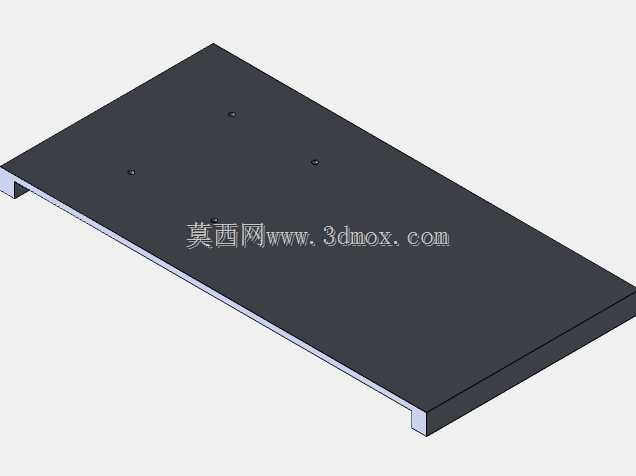

　　联轴器选用的是带弹性缓冲的凸缘结构，一方面可以补偿少量的安装同轴度误差，另一方面能够吸收电机启动、换向时的冲击载荷，避免刚性连接带来的应力集中，保护电机轴与被驱动轴的键连接结构。安装底板采用加厚钢板铣削加工，底面与上表面的平行度公差控制在0.03mm/m以内，所有组件的安装面都经过铣平处理，保证安装时的面接触刚度，避免运行时出现振动异响。

　　从安装边界来看，整套结构的安装孔位都预留了足够的调整余量，电机底座采用腰型孔设计，方便安装时调整轴向位置，张紧联轴器或者调整轴向间隙；轴承座的固定孔也预留了微调空间，方便装配时校正轴系的同轴度。外形尺寸上，整体长度控制在适配小型机床侧挂安装的范围，宽度不超过电机最大外径的1.5倍，高度方向以电机中心高为基准，保证输出轴中心高与配套执行端的中心高匹配，不需要额外增加垫高垫块，减少装配累积误差。

　　设计过程中还需要考虑运行时的受力情况：轴承座选用带座外球面轴承的支撑形式，能够承受一定的径向载荷与少量轴向载荷，适配电机正反转的工况；联轴器的额定扭矩需要匹配电机最大输出扭矩的1.5倍以上，避免过载时联轴器断裂失效；底板的厚度需要根据电机功率选型，小功率0.75kW以下的电机选用10mm厚钢板即可，功率更大的场景需要加厚底板或者增加加强筋，防止运行时底板共振。

　　这类结构的优势在于装配难度低，维护方便，日常检修时只需要拆开联轴器的连接螺栓，就可以单独拆下电机或者轴承座组件，不需要完全拆解整个台架；同时所有零部件都是标准选型，采购替换成本低，不需要定制特殊加工件，适合小批量设备的快速搭建。在机床加工场景中，这类台架往往作为独立的动力单元预装完成后，再整体装配到机床上，能够大幅缩短总装的调试周期，减少现场配作的工作量，预装时可以提前检测轴系的跳动、运转噪音、温升等参数，合格后再进入总装环节，提升整机的装配质量。
