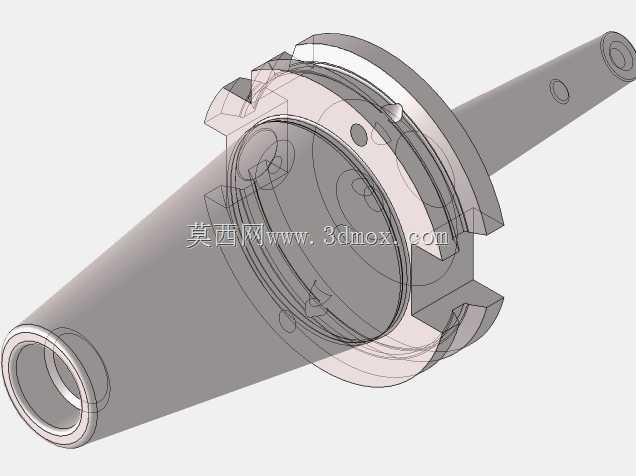

CA6140车床主轴锥套连接结构

　　在普通车床的切削加工场景中，主轴端的刀具装夹可靠性直接决定了工件的加工精度与切削稳定性，这套锥套结构正是CA6140车床主轴与刀具、夹具之间的核心连接载体。日常加工轴类、盘类零件时，无论是外圆车削、内孔镗削还是端面加工，切削力都会通过刀具传递到这个连接结构上，因此其设计必须兼顾定位精度、装夹刚性与拆装便捷性。从结构设计逻辑来看，该部件采用了莫氏锥度的自定位设计，锥面配合能够在刀具装入时自动实现同轴度找正，不需要额外的找正工序就能保证刀具回转中心与主轴回转中心的重合度，锥度的自锁特性还能在切削过程中承受轴向与径向的复合载荷，避免加工过程中刀具出现窜动。靠近法兰端的凸缘结构是主轴端的定位止口，与主轴端面的贴合面经过精密研磨，

　　能够保证轴向定位的精度，凸缘上的缺口是配合主轴端的锁紧卡爪使用的，装入锥套后旋转卡爪就能嵌入缺口实现周向固定，防止高速切削时锥套随刀具转动出现打滑。锥套内部的通孔设计一方面是为了适配长杆刀具的穿装需求，加工长轴类零件时可以穿过锥套内部容纳工件伸出端，另一方面也能在拆卸锥套时通过打入楔铁实现快速拆卸，不需要额外的拉拔工具，符合车间日常换刀的操作习惯。从安装边界来看，锥柄部分的长度与锥度严格匹配CA6140车床的主轴内锥孔尺寸，装入后锥面的接触面积不低于85%，保证足够的接触刚性，法兰端的外径与主轴端的安装槽尺寸匹配，不会出现干涉问题，伸出端的细轴结构是用于安装钻夹头、丝锥夹头等小型刀具的连接端，其外径尺寸适配通用的夹具安装孔，

　　不需要额外加工转接套就能直接使用。在实际加工场景中，这套结构需要承受断续切削带来的冲击载荷，比如车削带键槽的轴类零件时，切削力的周期性波动会对连接面产生反复冲击，因此设计时在锥面与法兰的过渡位置做了圆弧过渡处理，避免应力集中导致的部件开裂，同时锥面的硬度要求达到HRC45以上，保证多次拆装后不会出现磨损导致的精度下降。对于车间的设备维护人员来说，这套结构的磨损情况是日常设备点检的重点，锥面如果出现拉毛、磨损不均的问题，会直接导致加工工件出现圆度超差、表面振纹等问题，需要及时研磨修复或者更换，而在建模过程中，锥面的参数化设计能够直接生成不同磨损量下的修复尺寸模型，给维修加工提供直接的尺寸参考。从建模逻辑来看，

　　整个结构采用回转体特征为基础，叠加法兰缺口、油孔、定位孔等辅助特征，所有配合尺寸都严格按照车床主轴的原厂安装尺寸设定，能够直接用于虚拟装配验证，检查锥套装入主轴后是否存在干涉，锁紧机构是否能够正常卡合，也能用于加工工艺的编制，生成锥面磨削、法兰铣削等工序的加工代码。
