双立柱可调式工位支撑承载架结构

　　这套双立柱可调式支撑承载架，最初是针对车间内工位旁物料临时挂载、轻型作业辅具悬挂的需求设计的，在机加工工位、装配工位旁都能找到适配的使用场景，不需要在墙面打孔固定，落地式的结构可以根据工位布局调整摆放位置，不会破坏车间地面的环氧层，也能适配临时生产线的快速搭建需求，不需要做预埋固定工序。

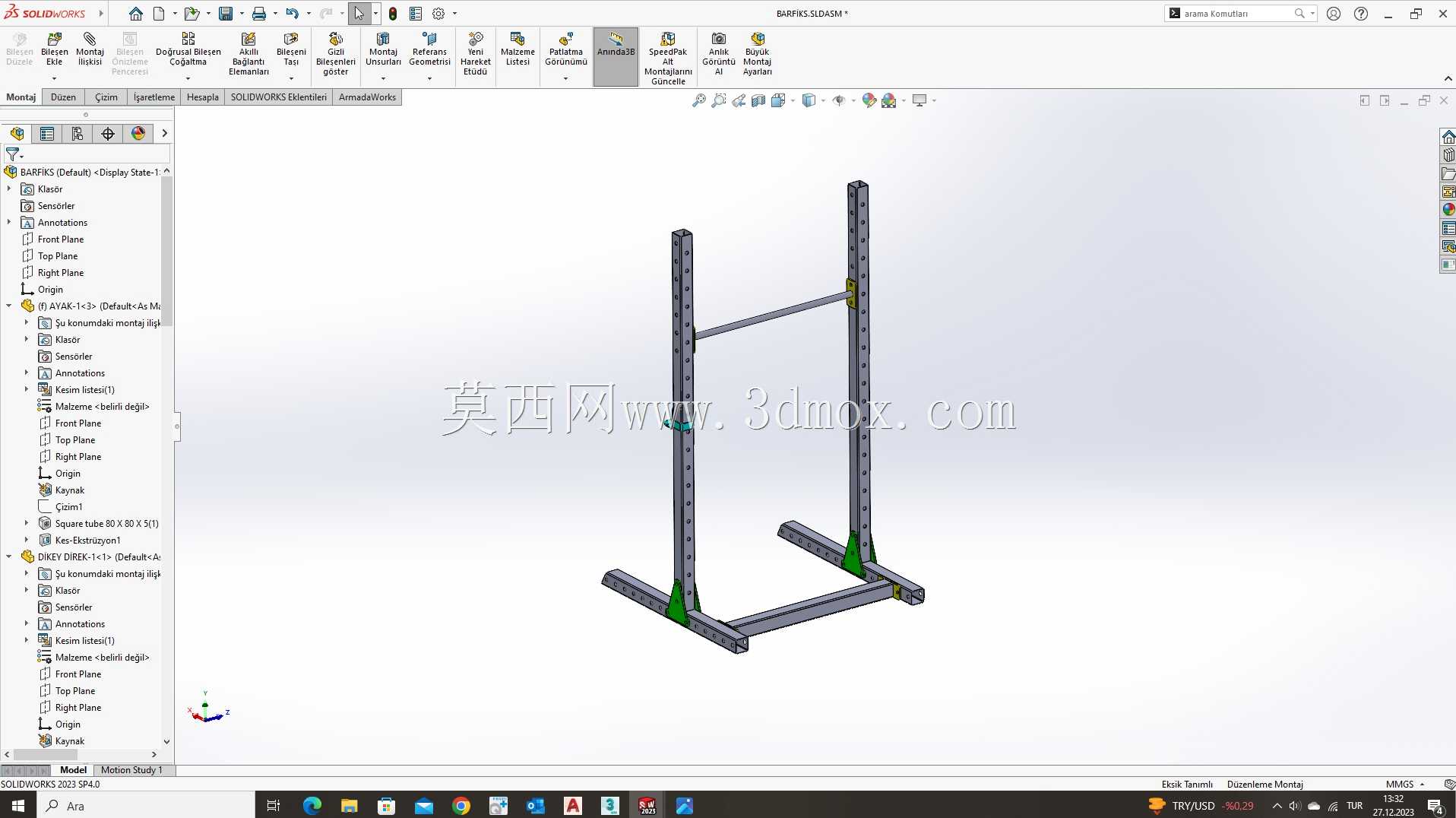

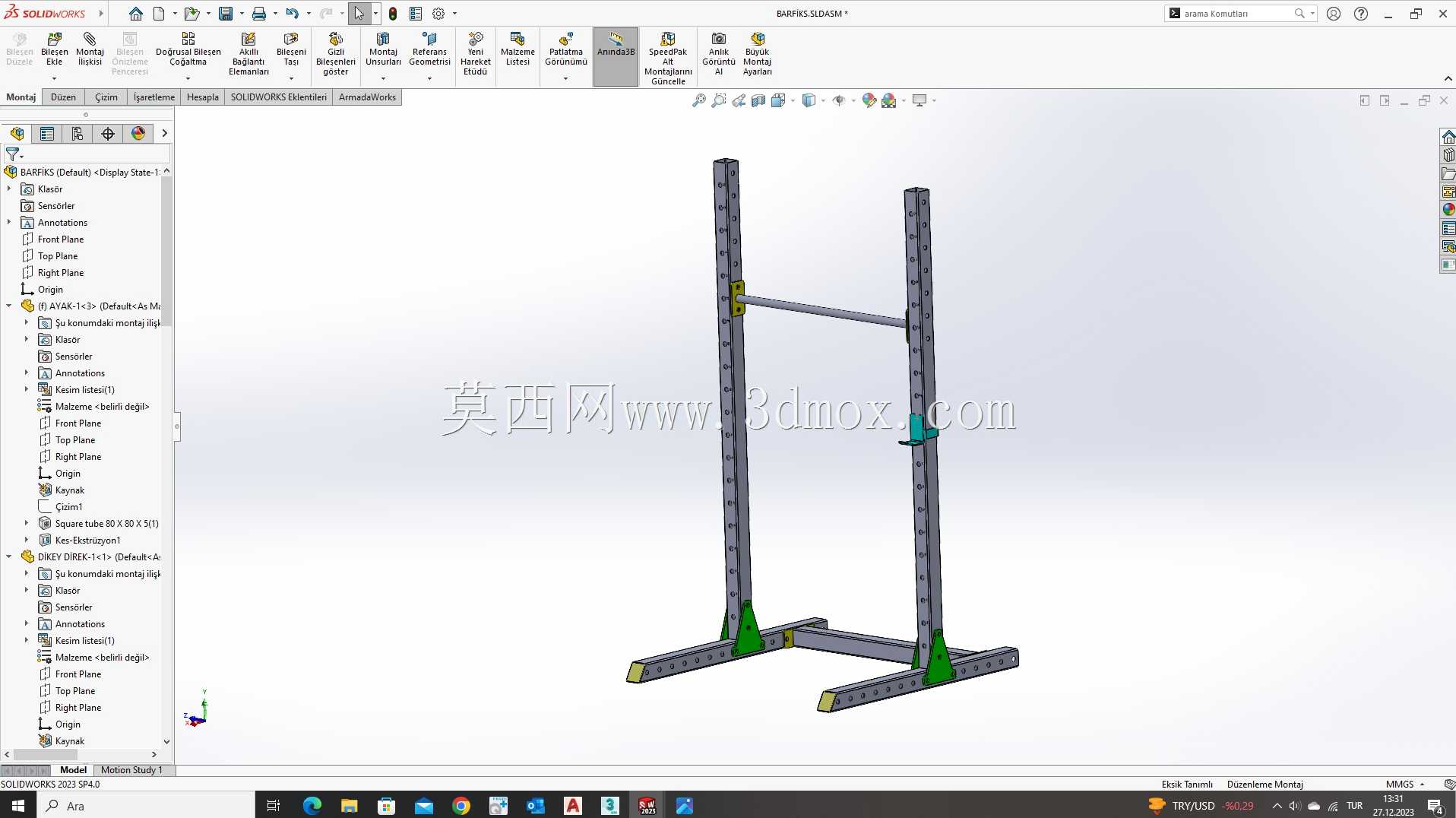

　　从结构设计逻辑来看，整体采用H型落地布局，底部两根横向支脚作为整个架体的承载基础，支脚与垂直立柱的连接位置做了三角形加强筋结构，这个加强结构是经过受力校核的，当立柱上挂载的载荷出现偏载时，加强筋可以分散立柱根部的应力集中，避免长期受交变载荷出现焊缝开裂或者型材变形的问题。两根垂直立柱采用带等距安装孔的型材设计，孔位间距按照常用工位辅具的安装尺寸做了标准化排布，中间的横向连接杆可以根据实际挂载需求调整安装高度，不管是悬挂轻型气动工具、放置工位作业指导书看板，还是挂载小型零件收纳盒，都能通过调整横杆高度找到合适的操作位置，不需要额外制作转接件。

　　设计过程中特意控制了架体的整体占地边界，底部横向支脚的长度控制在不会阻碍工位操作人员正常走动的范围内，支脚端部做了圆弧过渡处理，避免人员走动时磕碰受伤，立柱的高度设置在成年人站立操作时的舒适伸手区间内，最高安装位不会超过操作人员站立时的抬手高度，最低安装位也不会低到需要弯腰操作的程度，符合工位人机工程学的设计要求。架体的安装不需要复杂的专用工具，所有连接位置都采用标准紧固件拼接，现场组装只需要常规内六角扳手就能完成，拆解后也能方便转运，适合多工位之间灵活调配使用。

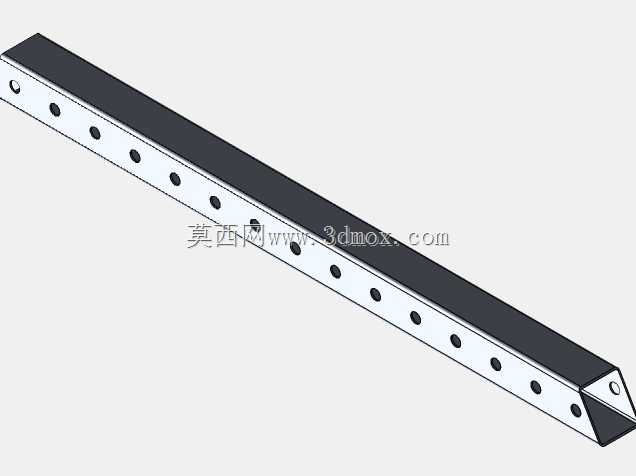

　　在受力性能设计上，单根立柱的额定挂载载荷按照车间常见轻型工位辅具的重量做了冗余设计，即使横杆上同时挂载多件气动扳手、小型料盒，整体架体也不会出现倾覆风险，底部支脚的配重经过重心核算，当单侧立柱挂载额定上限载荷时，架体的重心依然落在底部支脚的支撑范围内，不需要额外增加地脚固定或者配重块。立柱上的安装孔采用长圆孔与圆孔组合的排布方式，既可以满足横杆高度的粗调需求，也能通过长圆孔实现安装位置的微调，适配不同安装孔距的挂载配件，不需要对配件做二次打孔加工。

　　架体的细节设计上，所有型材的端面都做了封盖处理，避免车间内的切削液、金属碎屑进入型材内腔造成积屑难以清理，连接紧固件全部采用内六角圆柱头螺钉，螺钉头沉入型材安装槽内，不会出现突出的棱角刮擦操作人员衣物或者划伤工件表面。底部支脚的底面预留了脚轮安装孔位，如果后续需要架体具备移动功能，可以直接安装轻型万向脚轮，不需要对原有架体结构做焊接改造，保留了结构的拓展性。

　　从实际使用的适配性来看，这种架体除了车间工位使用外，也可以作为仓储区域的轻型物料架使用，或者在设备维护现场作为临时的工具挂架，结构本身没有专属的行业适配限制，只要是需要立式可调承载支撑的场景，都能通过调整横杆数量、安装高度来适配需求。建模过程中所有型材的截面尺寸、安装孔位都按照实际量产的工业型材参数绘制，没有做理想化的简化，结构件之间的装配间隙都预留了实际加工的公差余量，按照图纸加工后可以直接完成装配，不需要二次修配。
