机床用多层叠式分形夹持虎钳结构

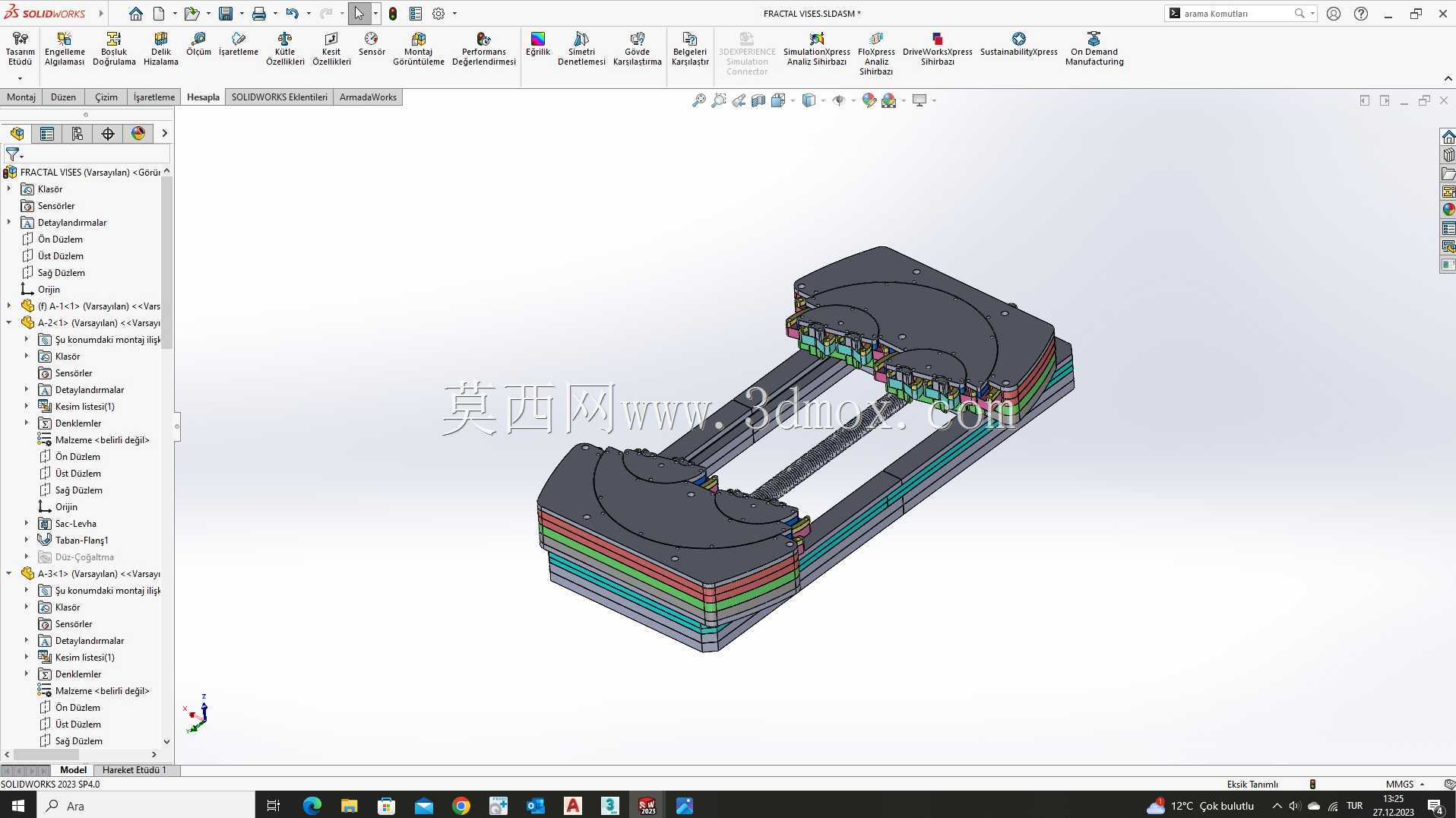

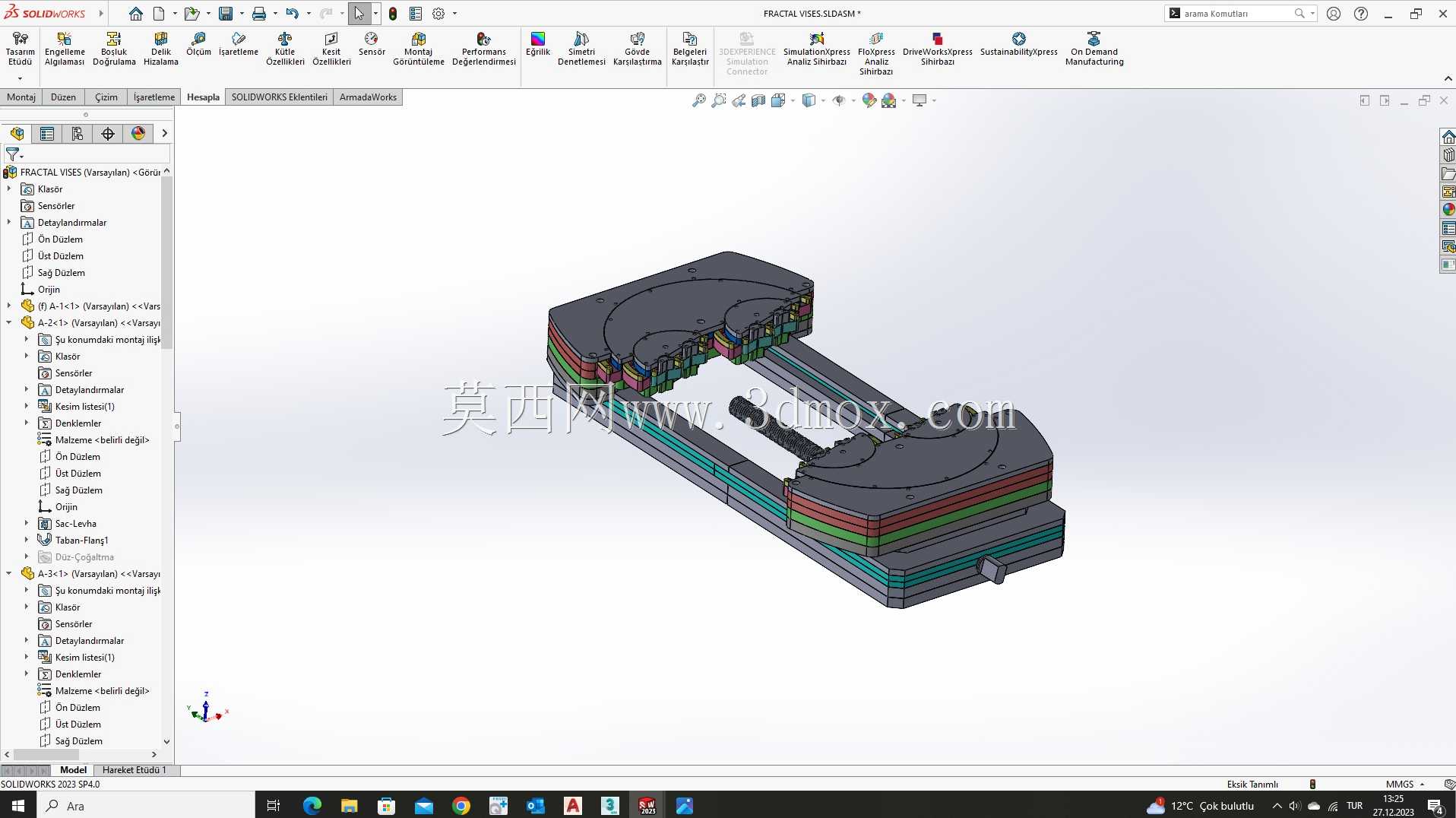

　　在常规机床加工工序里，工件装夹的稳定性直接决定了切削过程的振动幅度、最终加工面的形位公差精度，尤其是面对多件同规格小尺寸工件批量加工场景时，传统单工位平口钳单次装夹数量有限，反复拆装找正的辅助时间占比往往能超过总加工时长的三成，大幅拉低设备稼动率。这款分形结构的夹持虎钳，正是针对批量小件机加工的装夹痛点做的结构优化，整体采用长条形基座搭配多层叠式钳口组件的布局，基座沿长度方向设置通长的导向滑槽，既承担上下层钳体的滑动导向作用，也预留了和机床工作台T型槽配合的安装接口，安装时可通过T型螺栓直接固定在工作台面，不需要额外制作过渡转接板，安装边界完全适配常规CA6140等普通车床、立式铣床的工作台装夹尺寸范围，不会和机床行程内的护罩、

　　刀架运动路径产生干涉。从功能特性上看，这套虎钳的核心设计逻辑是利用分形层叠结构，在有限的工作台占用面积内拓展出多组独立夹持工位，每一层叠板都对应一组可独立微调的钳口接触面，不同层的钳口可以根据工件的外形轮廓做自适应贴合，不管是规则的方形、圆形棒料，还是带小角度斜面的异形小件，都能通过层板间的微小位移实现多点接触夹紧，避免传统平口钳两点夹持容易出现的工件翘起、夹持力不均问题。钳体的驱动端采用单动力输入结构，拧紧主夹紧螺杆时，夹紧力会通过层板间的传力结构均匀分配到每一层的夹持面上，不需要逐个工位调整夹紧力，单次操作就能完成所有工位的工件锁紧，装夹效率相比传统单工位虎钳提升数倍。设计过程中，层板的厚度和叠放数量经过反复校核，

　　每层板的接触面都做了防滑纹理处理，同时控制层板间的配合间隙在0.02mm以内，既保证层板滑动调整时的顺畅度，也避免夹紧时间隙过大导致的夹持位置偏移；基座的滑槽截面采用梯形结构，相比矩形槽拥有更好的抗倾覆能力，在承受较大侧向切削力时不会出现钳体抬升的问题。实际应用场景中，这类虎钳特别适合小型五金零件、精密电子结构件的批量铣削、钻削工序，在精密零件加工车间的普通铣床、CNC加工中心上都能适配使用，针对小尺寸工件的多件并行加工，能有效减少换料停机时间，同时稳定的多点夹持结构也能降低切削振动带来的刀具损耗，延长刀具使用寿命。在安装适配性上，虎钳整体的高度控制在常规机床夹具的允许范围内，

　　装夹后工件的加工中心高度和机床主轴的常用加工行程区间匹配，不需要额外垫高或者调整主轴初始位置，钳体两端的限位结构可以根据加工工件的长度调整整体夹持范围，面对不同批次的不同长度工件时，只需要调整两端限位块的位置就能快速适配，不需要更换整套夹具。钳口的接触面上预留了可更换的软钳口安装槽，加工容易夹伤的铜、铝等软质金属工件时，可以更换铜质或者尼龙材质的软钳口，避免夹持痕迹影响工件外观质量，这一细节设计也覆盖了不同材质工件的装夹需求，不需要额外定制特殊夹具就能完成多类型工件的装夹作业。
