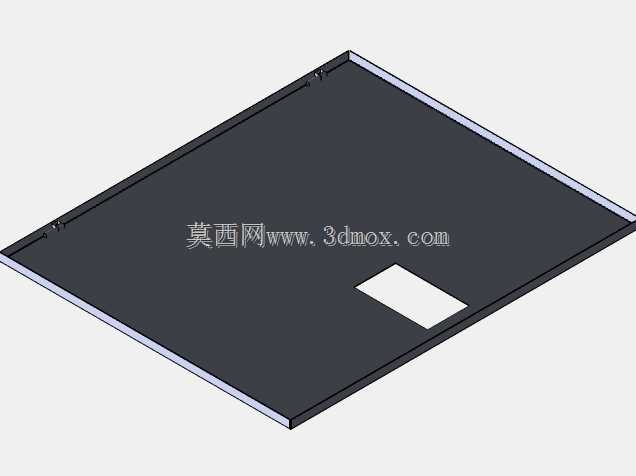

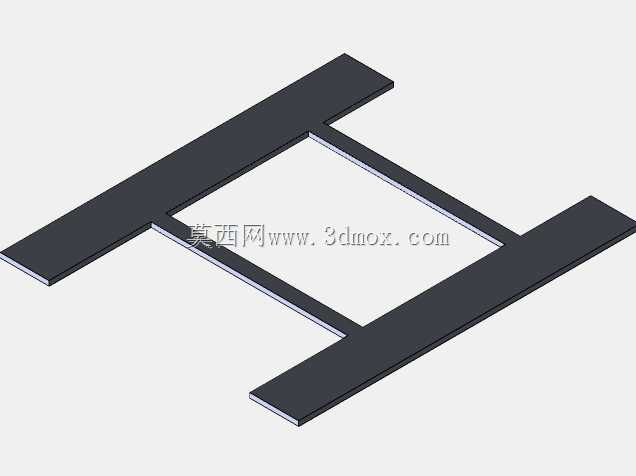

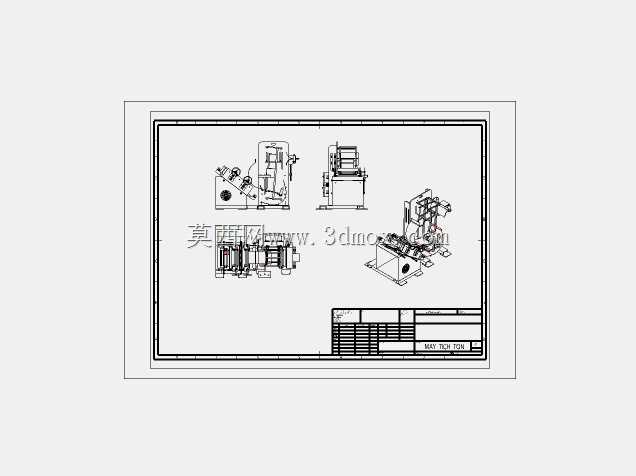

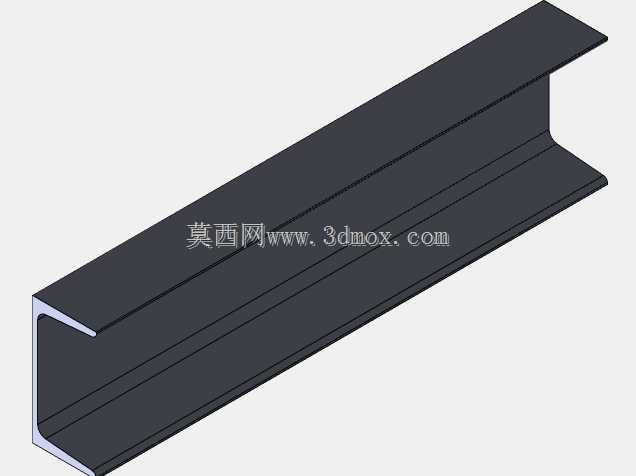

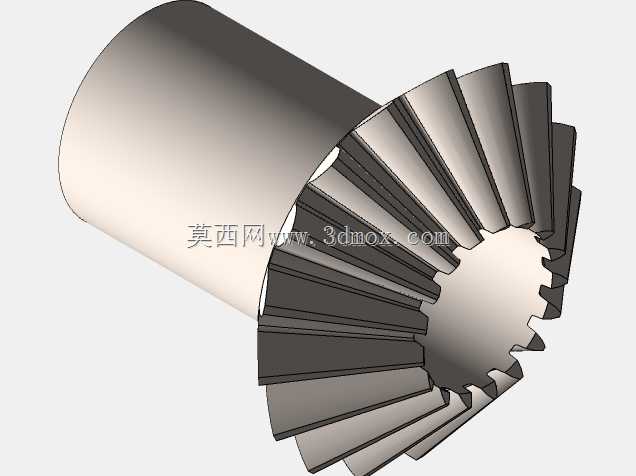

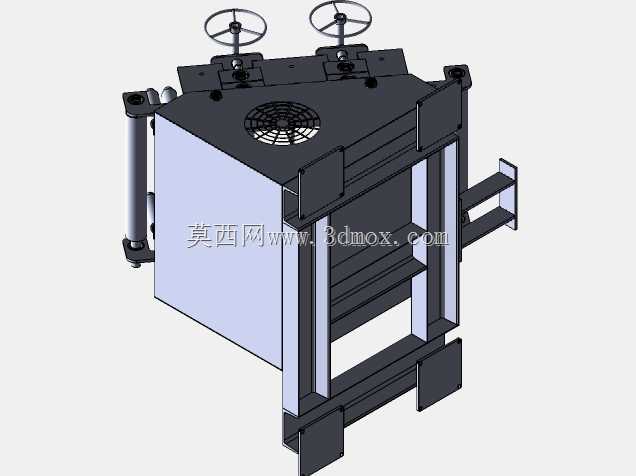

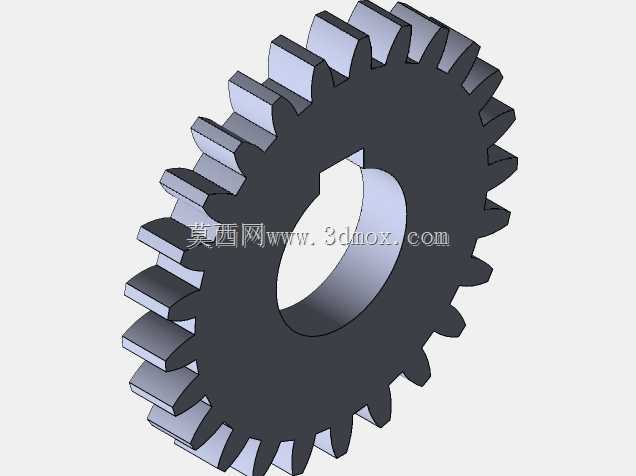

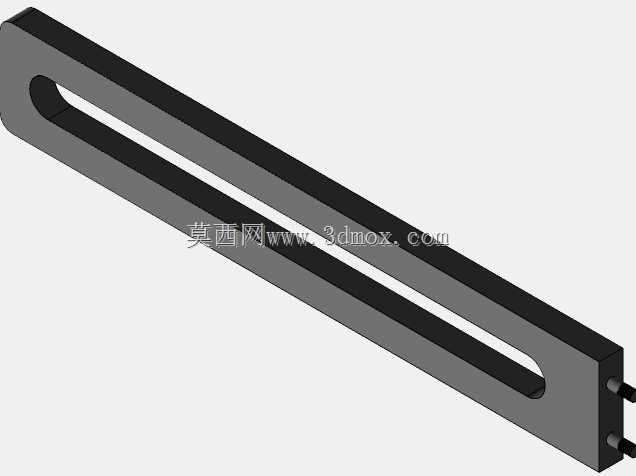

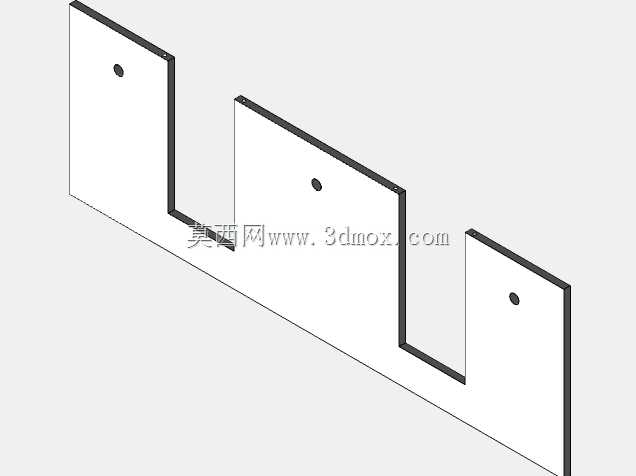

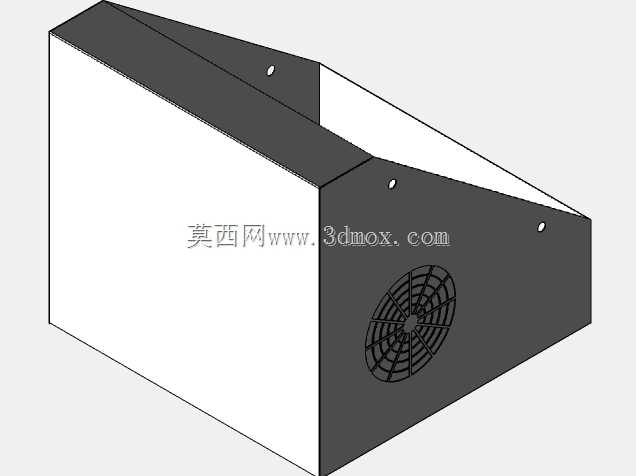

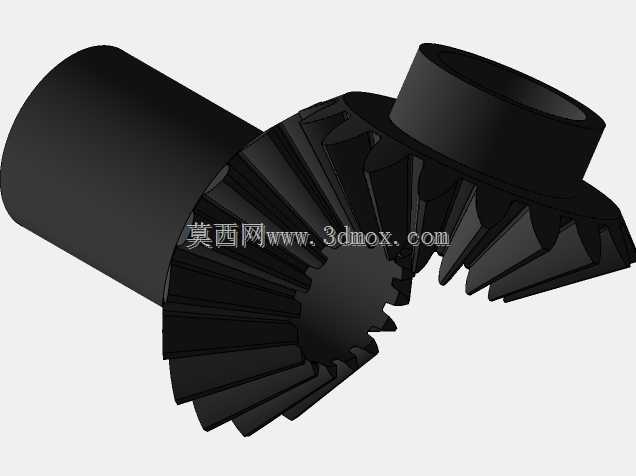

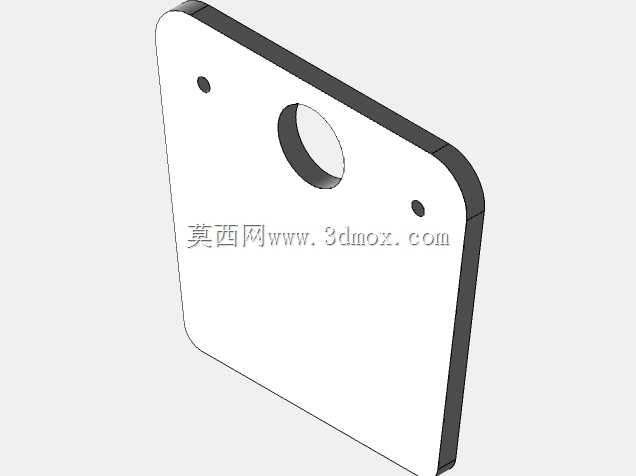

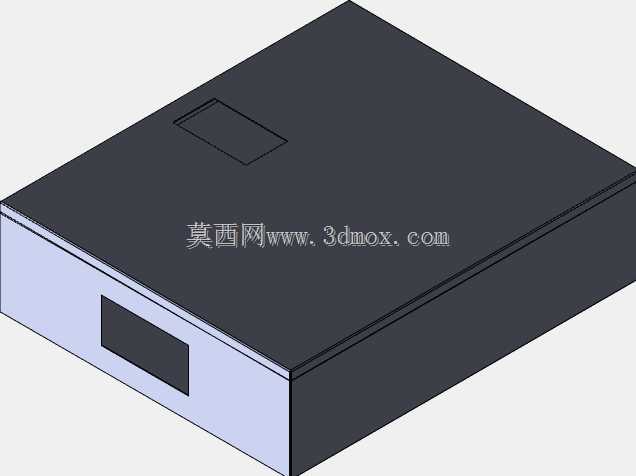

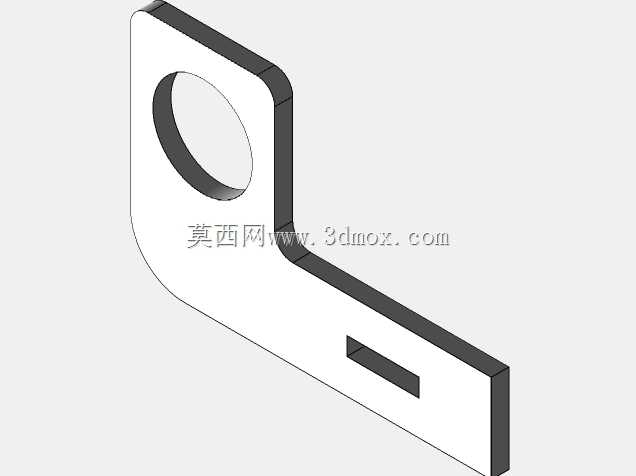

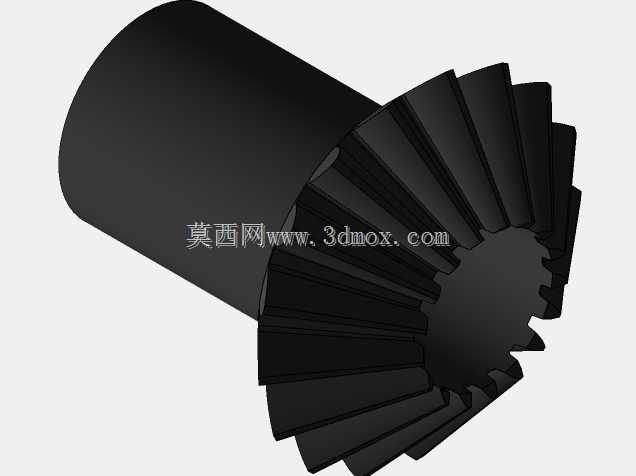

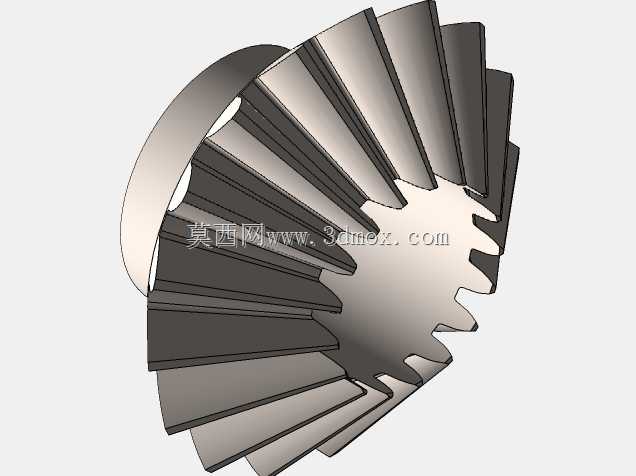

S型高速带材平衡辊矫直机结构设计

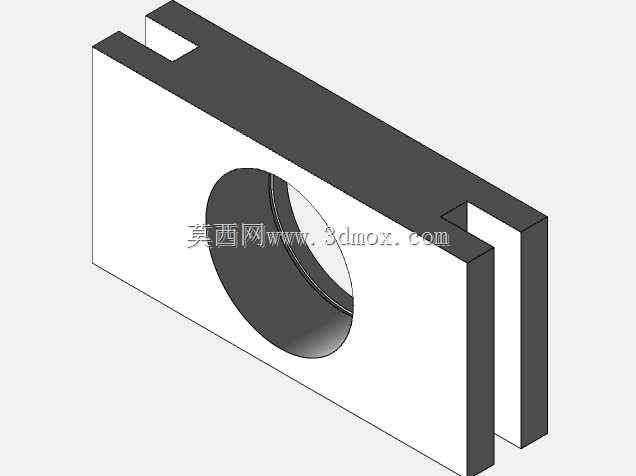

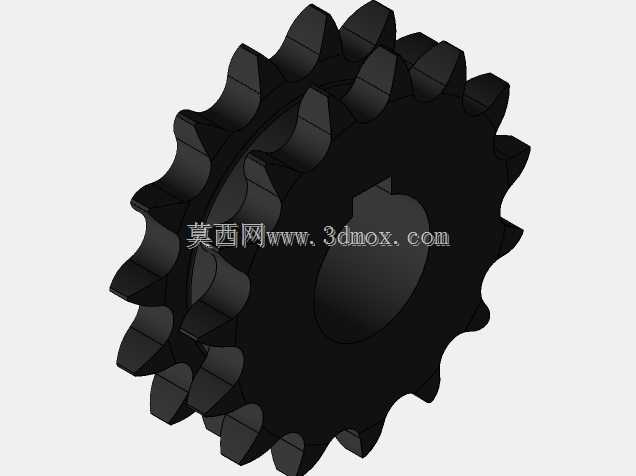

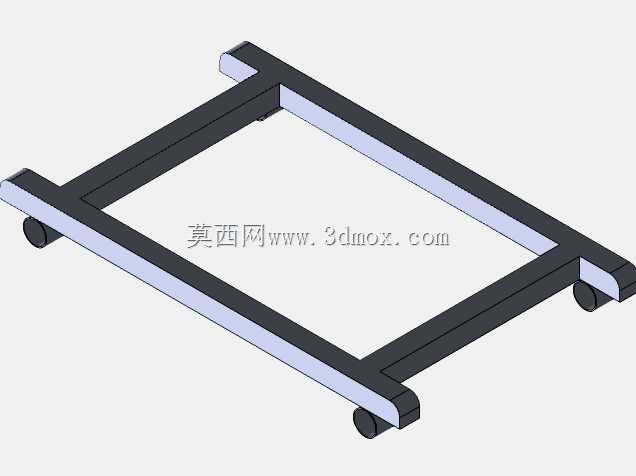

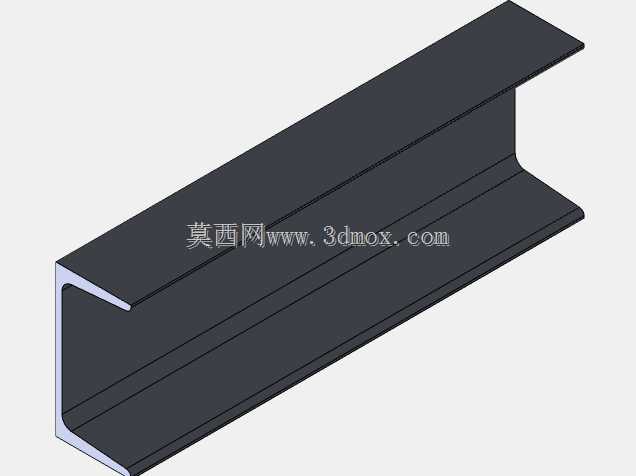

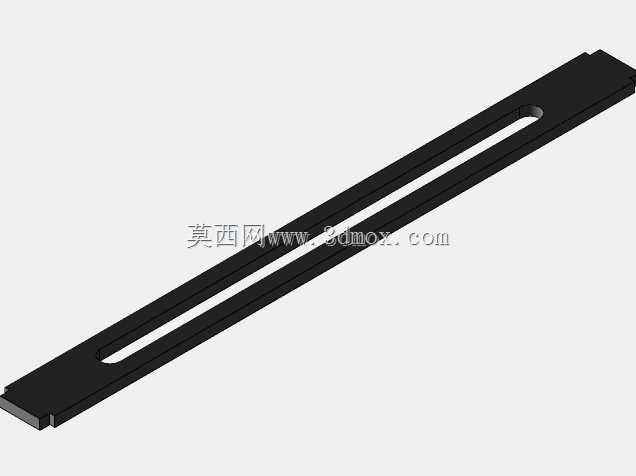

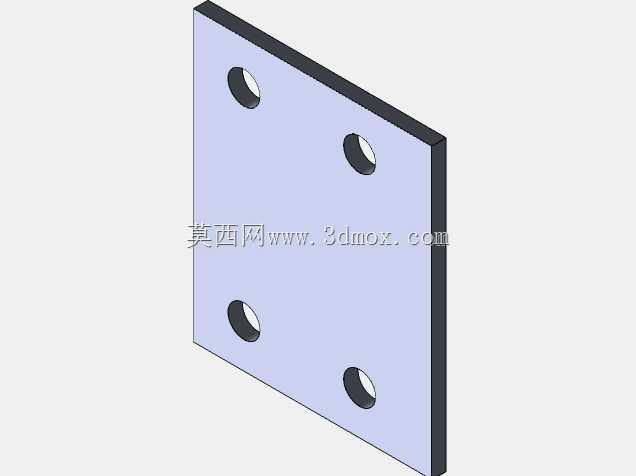

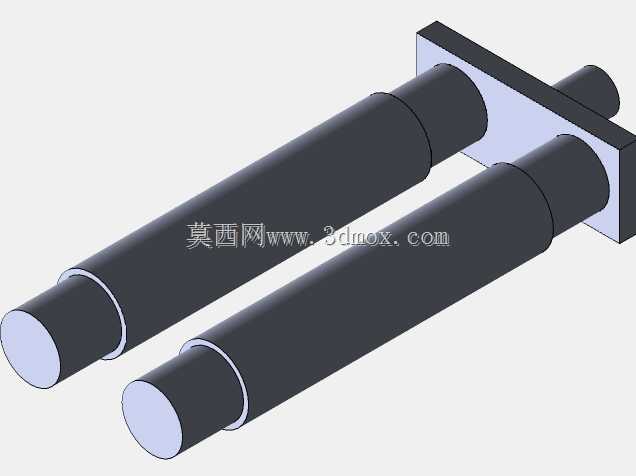

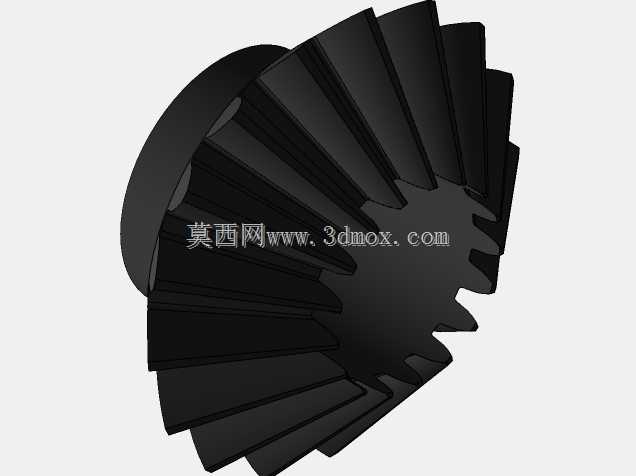

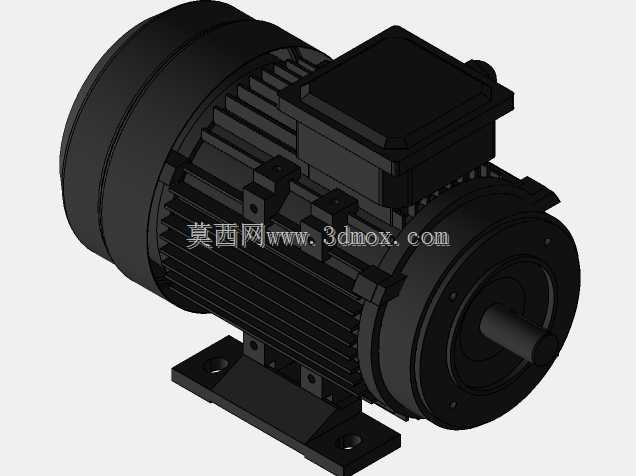

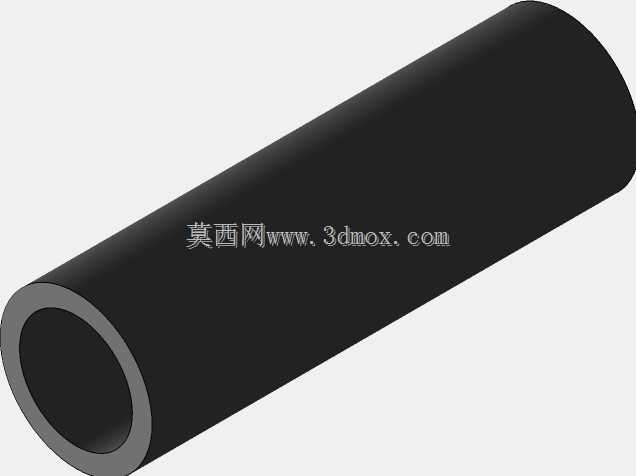

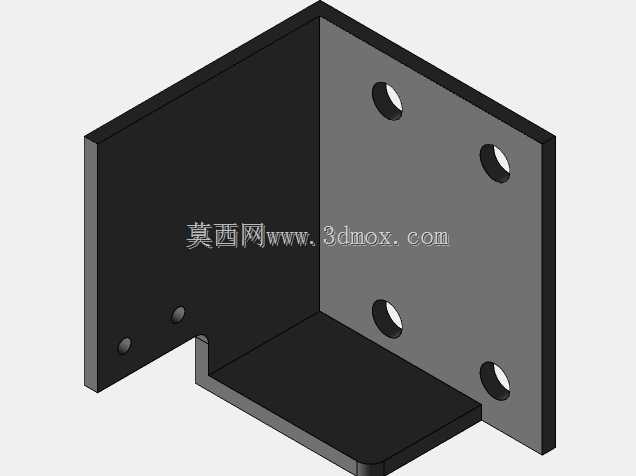

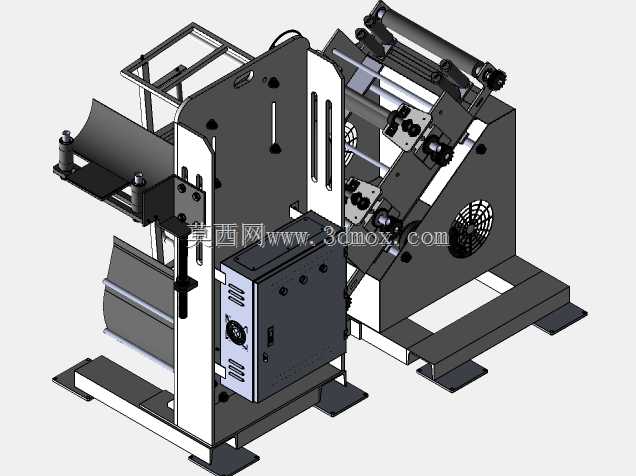

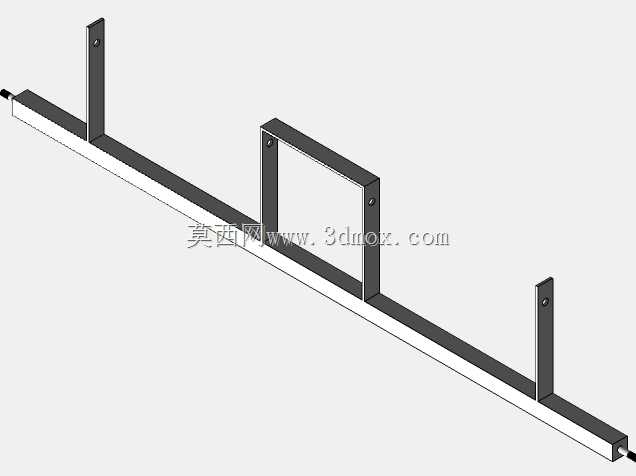

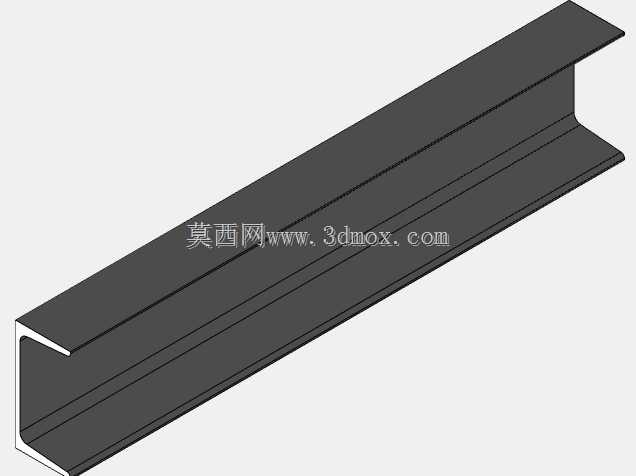

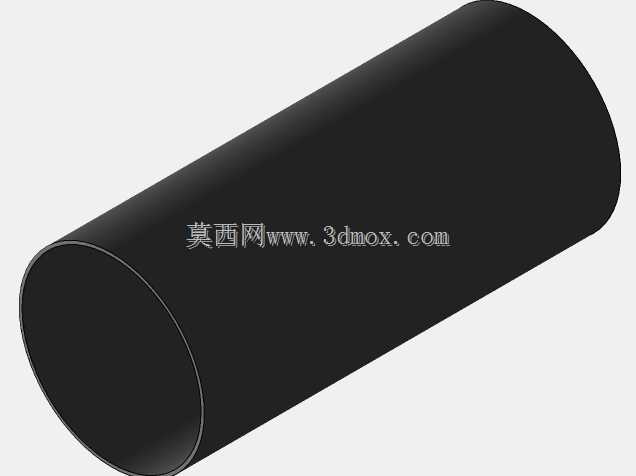

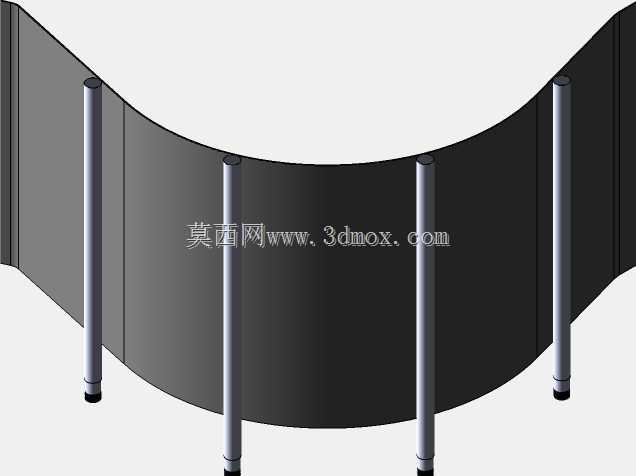

　　在电机定转子叠片、EI型硅钢片的连续冲压生产线上，带材的板形平直度直接决定了后续叠片工序的叠压系数与铁芯成品的电磁性能，这套S型高速带材平衡辊矫直结构，正是针对薄型金属带材高速送进工况下的板形缺陷矫正需求开发的核心功能部件。不同于常规多辊矫直机的密集辊列排布，这套结构采用大直径平衡辊作为核心矫正执行件，核心设计思路是通过带材在辊面形成的可控S型弯曲变形，让带材纵向纤维的不均匀延伸得到充分释放，在高速送进状态下消除带材的边浪、中波、翘曲等常见板形缺陷，避免带材在送进过程中出现跑偏、卡料、叠片错位等生产异常。从结构布局来看，核心工作辊采用空心厚壁圆筒结构设计，辊身外圆经过高精度磨削处理，圆柱度控制在微米级公差范围内，

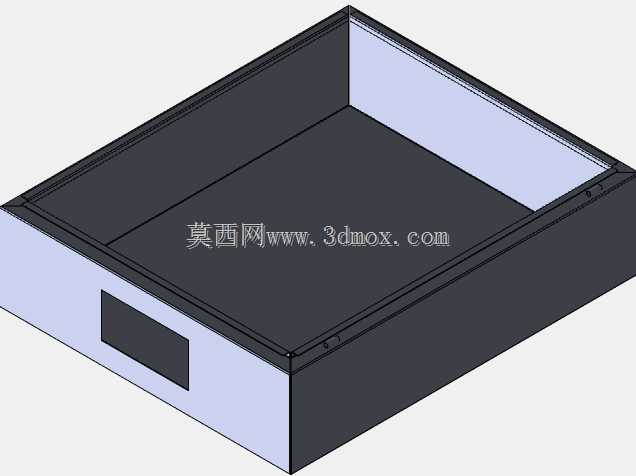

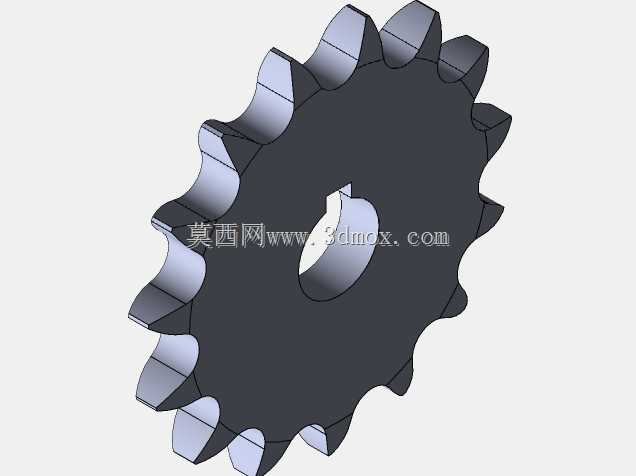

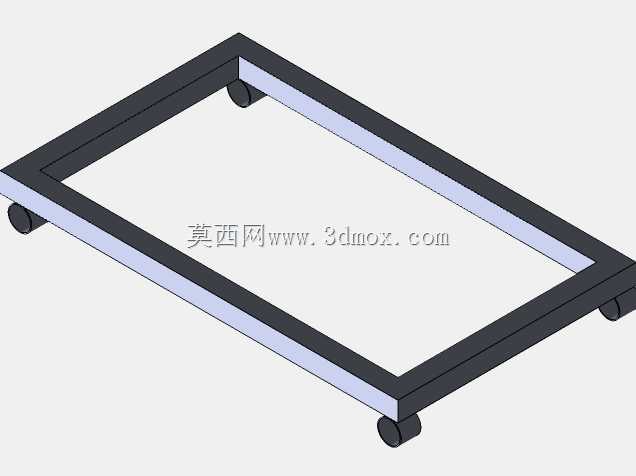

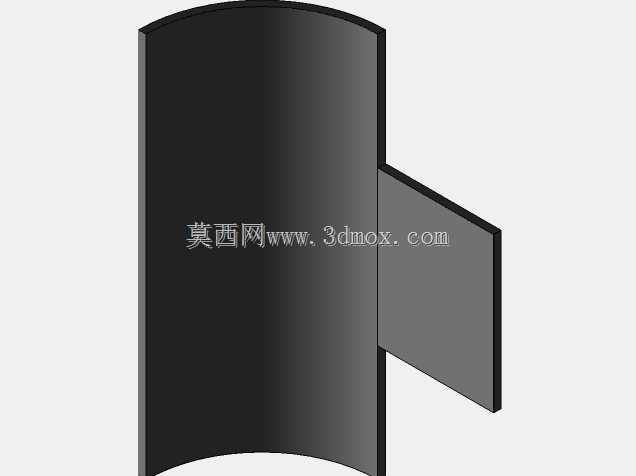

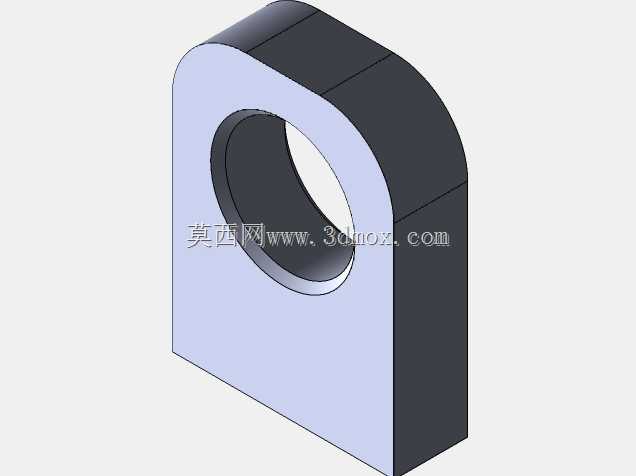

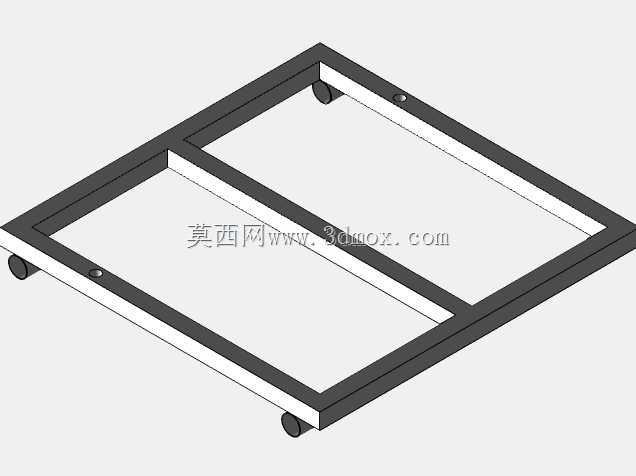

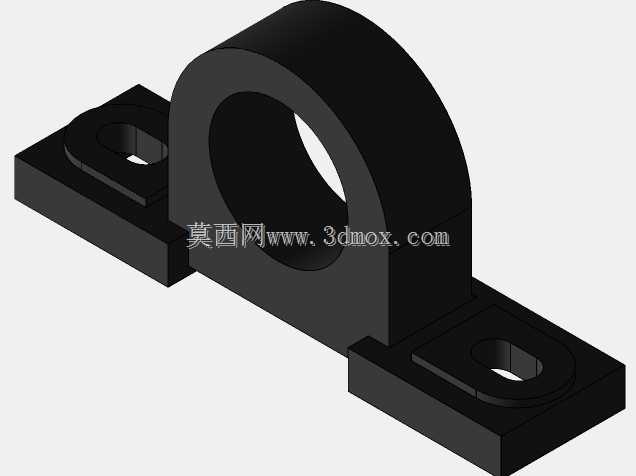

　　辊面粗糙度满足薄带材高速滑动接触的低摩擦要求，不会在带材表面产生压痕、划伤等外观缺陷。空心辊身的设计一方面降低了辊体自身的转动惯量，适配最高每分钟上百米的高速带材送进速度，启停阶段不会因为辊体惯性过大对带材产生额外的拉扯变形；另一方面空心结构可以预留内部冷却介质流道的安装空间，在长时间连续生产工况下，通循环冷却介质控制辊面温度，避免辊体因为连续摩擦生热出现热变形，保证长期运行的矫正精度稳定性。安装边界方面，这套平衡辊组件的两端采用标准轴承座安装结构，安装基准面与送料平台的平行度公差有明确的设计要求，辊身轴线与带材送进方向的垂直度误差需要控制在允许范围内，否则会导致带材在矫正过程中出现单侧受力偏移，影响送料精度。

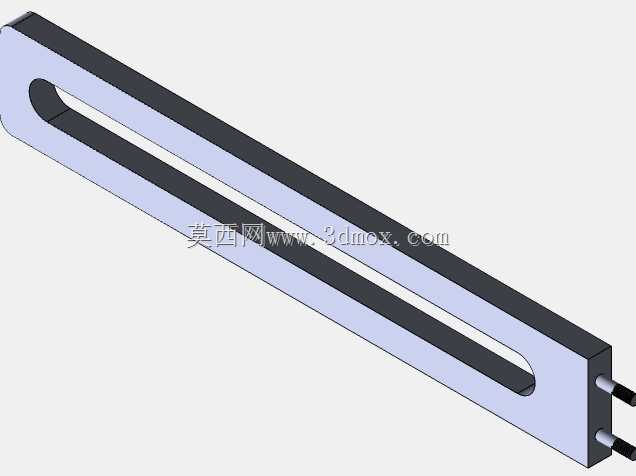

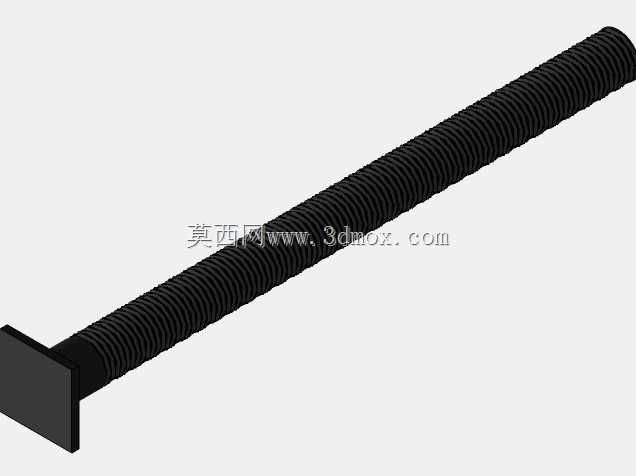

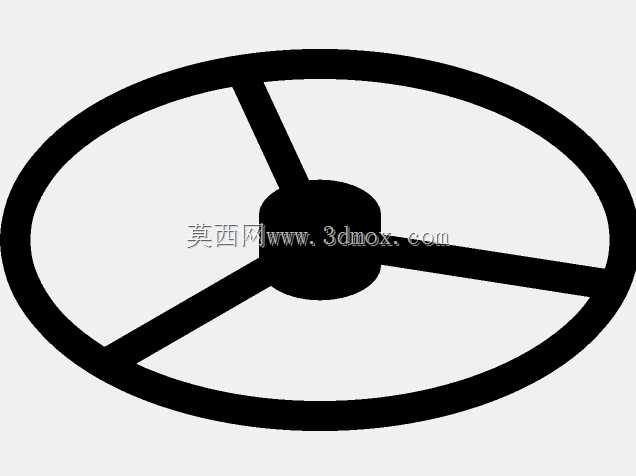

　　辊系的压下量采用对称可调设计，两侧的压下调节机构可以独立微调，针对不同厚度、不同材质的带材调整S型弯曲的曲率大小，适配0.1mm到1mm厚度范围内的硅钢片、冷轧钢带等常用冲压带材的矫正需求。实际生产场景中，这套平衡辊矫直结构通常安装在开卷机与高速冲床之间的送料线上，上游对接开卷设备输出的成卷带材，经过S型弯曲矫正后，带材的内应力得到均匀释放，板形平直度满足高速精密冲压的送料要求，送入冲床完成定转子叠片或者EI片的连续冲压作业。不同于小型精密矫直机的多辊交错排布，大直径平衡辊的结构设计减少了带材与辊面的接触点数量，降低了高速送进过程中的摩擦阻力，同时也减少了辊系的维护点位，日常生产中只需要定期检查轴承润滑状态与辊面清洁度即可，

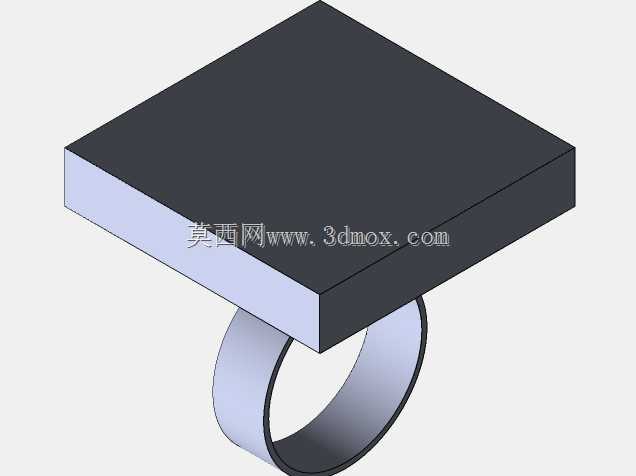

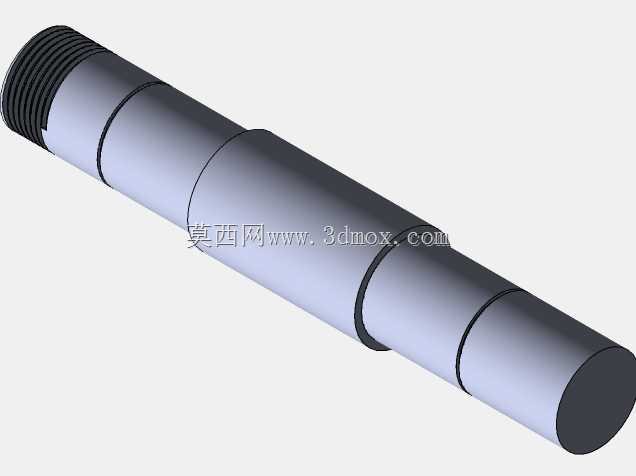

　　不需要频繁调整多组辊子的压下量，降低了现场操作人员的调试难度。设计过程中针对辊体的受力变形做了有限元校核，在最大幅宽带材的矫正载荷下，辊身的最大挠曲变形量控制在带材厚度公差允许范围内，不会出现因为辊体挠曲导致的带材中部矫正不足、边部过矫正的问题。辊体两端的轴颈与辊身采用过盈配合连接，配合面经过精加工处理，保证辊体转动时的径向跳动公差满足高速运行要求，避免因为辊体跳动导致带材出现周期性的波浪变形。在实际选型适配时，需要根据生产线加工的带材最大幅宽确定辊身的有效工作长度，辊身长度需要比最大带宽单边预留足够的余量，避免带材跑偏时刮蹭到轴承座端盖；同时需要根据带材的屈服强度调整压下调节机构的调节量程，对于高强度合金带材的矫正需求，可以适当加大压下行程，保证带材能够产生足够的塑性变形达到矫正效果。这套结构的核心优势在于高速运行状态下的稳定性，相比密集小辊的矫直结构，大直径平衡辊的临界转速更高，在高速送进工况下不会出现辊系共振问题，送料速度波动更小，能够匹配高速冲床的连续冲压节拍，提升整条冲压生产线的运行效率。同时S型的弯曲路径让带材在矫正过程中上下表面交替接触辊面，带材的弯曲变形更加均匀，不会出现单侧反复弯曲导致的残余应力不对称问题，矫正后的带材不会出现二次翘曲，能够直接送入后续的冲压、叠装工序，不需要额外的时效处理工序。
