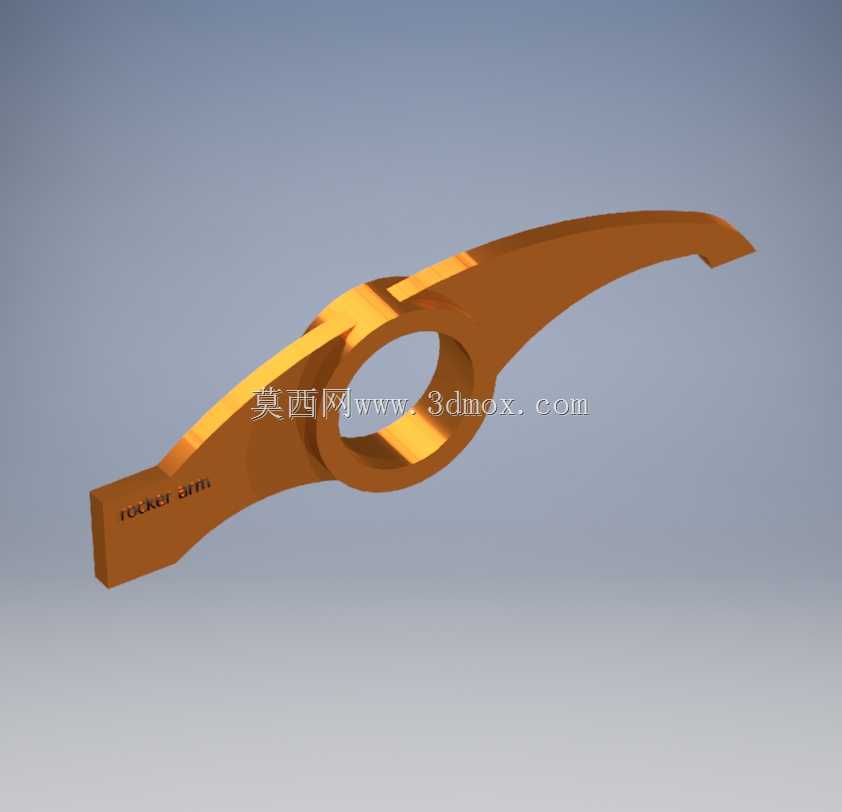

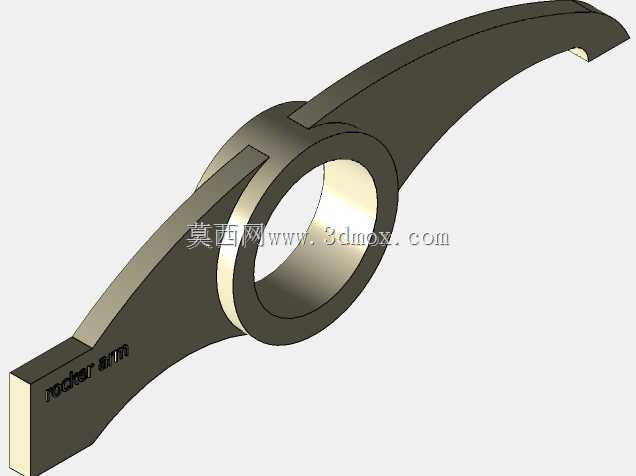

在普通卧式车床的进给操纵机构中,摇臂是承担力矩传递、行程换向的核心杠杆类构件,这款适配CA6140型普通车床的摇臂,直接安装在溜板箱的操纵轴系上,是连接手动操纵手柄与进给换向拨叉的中间传力零件,日常操作中操作工扳动进给手柄时的作用力,会通过该摇臂转化为拨叉的轴向位移,以此实现光杠、丝杠传动链的切换,以及纵横进给方向的换向,其工作状态直接决定车床进给操作的手感与换向精度,一旦摇臂孔位磨损或臂身变形,会出现进给挂挡卡滞、换向脱挡、手柄空行程过大等故障,直接影响车削加工的操作可靠性。从结构设计来看,该摇臂采用单臂杠杆式布局,中间的环形安装孔是核心装配基准,孔的内径与溜板箱内的操纵支撑轴采用间隙配合,装配时需保证孔与轴的同轴度公差控制在0.
02mm以内,避免转动卡滞;孔的轴向长度根据支撑轴的安装跨距设计,保证摇臂转动时无轴向窜动,臂身向两侧延伸出两个受力端,长端为操纵力输入端,与手柄连杆机构铰接,短端为动力输出端,与换向拨叉的驱动槽配合,两端的受力点距离中心孔的力臂长度经过严格计算,匹配CA6140车床操纵机构的传动比,保证操作工扳动手柄时的操作力控制在合理范围,既不会因力臂过小导致操作费力,也不会因力臂过大造成手柄行程过长影响操作效率。材质选用上该摇臂采用锡青铜铸造后精加工成型,相比钢制冲压件,铜质材料的自润滑性能更好,在长期频繁往复转动的工况下,与钢制支撑轴配合时不易出现咬合拉毛问题,能有效降低日常维护的润滑频次,同时铜材的减震性能优异,
可吸收进给换向时的冲击振动,减少操纵手柄的震手感。外形尺寸方面,摇臂的中心孔直径严格匹配CA6140溜板箱操纵轴的标准轴径,臂身总长度根据溜板箱内部的安装空间设计,转动时的最大外轮廓不会与箱体内的其他齿轮、轴套发生干涉,两端铰接位置的销孔孔径与配套圆柱销为过渡配合,保证传力时无旷量;臂身的截面采用变厚度设计,靠近中心孔的受力集中区域厚度更大,向两端逐渐过渡减薄,在保证整体结构强度满足传力需求的前提下,尽可能降低零件自身重量,减少操纵时的惯性阻力。设计过程中重点考虑了长期交变载荷下的结构可靠性,臂身与中心孔的过渡位置采用大圆角过渡,避免应力集中导致的臂身断裂问题,所有棱边均做倒角处理,去除加工毛刺,
避免装配时划伤操作人员或损坏相邻密封件;两端的受力接触面均经过平面磨削加工,保证与连杆、拨叉配合时的接触面积均匀,减少局部接触应力过大导致的早期磨损。实际装配时需注意,摇臂装入支撑轴后要调整轴向间隙,保证转动灵活无卡滞,两端的连接销装入后要做好防松处理,避免设备长期运行中销子脱出导致进给操纵失效;日常设备维护中,需定期检查中心孔与轴的配合间隙,当间隙超过0.1mm时要及时更换摇臂,避免因间隙过大导致换向精度下降,影响螺纹加工、外圆车削的进给准确性。该摇臂的结构完全适配CA6140系列普通车床的原厂安装尺寸,可直接用于设备的故障维修替换,也可作为普通车床操纵机构设计的参考案例,其杠杆传力的结构形式也可迁移应用到其他需要手动换向、力矩传递的机床操纵机构设计中,在结构优化时可根据不同型号机床的操纵力需求、安装空间限制,调整力臂长度、孔位尺寸以及臂身截面参数,满足不同设备的使用需求。
