Amrok双环连接加强肋结构件设计

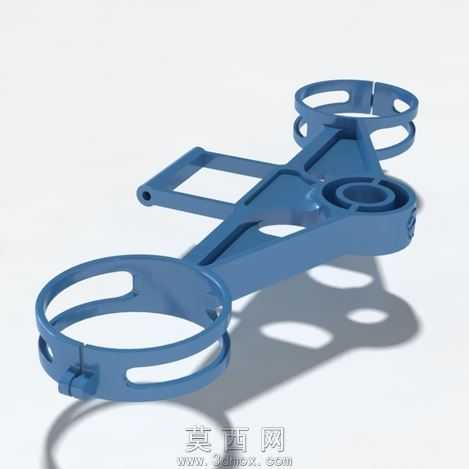

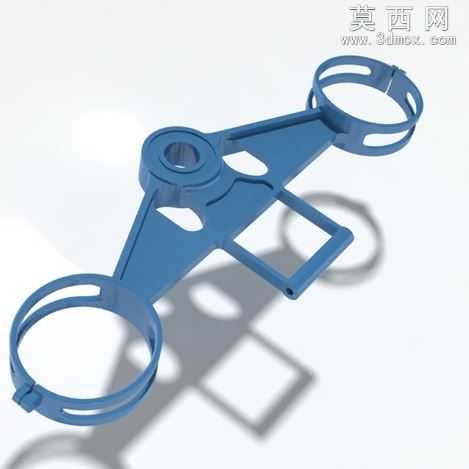

本结构件采用三维参数化建模方式完成全流程设计，建模初始阶段先完成整体轮廓的草绘布局，以中心主轴为基准定位两端环形固定结构，确定两个环形安装位的同轴度与中心距参数，保证后续装配的适配性。主体连接臂采用变截面流线型设计，在保证结构强度的前提下尽可能去除冗余材料，实现轻量化设计目标。建模过程中针对原剥离版本仅保留肋骨的结构缺陷进行针对性优化，在4毫米厚度的肋骨之间增设10毫米规格的方形支撑结构，通过阵列排布的加强筋将主体连接臂与两端环形结构做一体化过渡连接，有效提升整体抗弯曲性能，避免受力时出现结构形变。两端环形固定结构采用开口式抱箍设计，环壁上预留定位卡槽与安装缺口，方便与对应杆件进行快速装配锁紧，环体与主臂的连接位置做圆角过渡处理，消除应力集中隐患。主臂上预留的圆形安装孔与方形镂空区域，既满足了附属配件的安装需求，也进一步降低了构件整体重量。材质渲染阶段采用哑光蓝色工程塑料质感，模拟玻纤增强尼龙材质的表面效果，通过光影渲染清晰呈现结构的加强筋走向、支撑结构分布与壁厚变化，直观展示结构的受力传递路径。设计过程中预留了充足的有限元分析测试空间，使用者可根据实际受力工况调整加强筋的厚度、支撑的排布密度，适配不同载荷的使用需求。建模版本向下兼容至SolidWorks2008，保证不同版本的三维设计软件均可打开编辑，方便使用者在此基础上做二次修改，调整环形结构的直径、主臂的长度、加强筋的参数，快速衍生出适配不同安装场景的同类型结构件，整体结构兼顾了安装便捷性、结构强度与轻量化需求，适合作为小型设备的连接支撑构件使用。
