原声吉他曼陀林平底琴桥结构设计

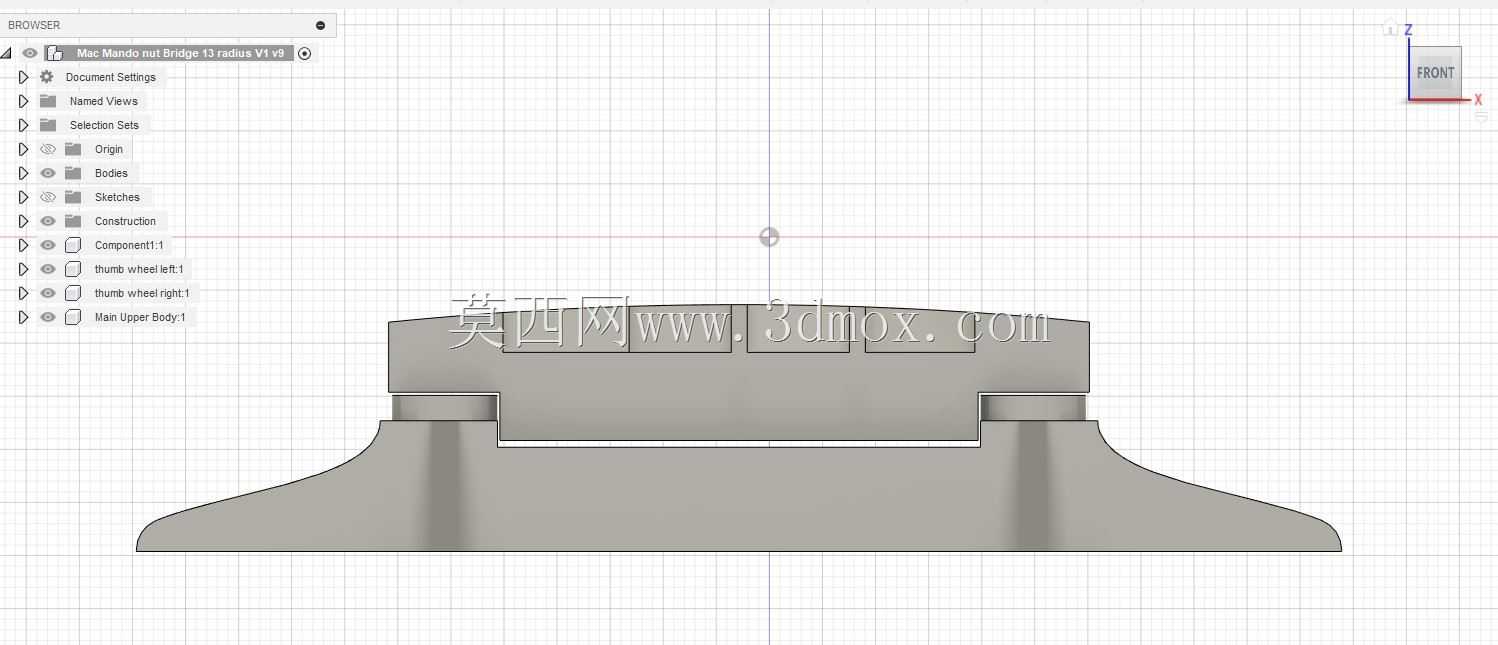

　　在原声弦乐器的声学传导链路里，琴桥是承担弦振传递、弦高定位、演奏手感调校的核心结构件，这款平底式曼陀林琴桥的三维结构，完全围绕声学传导效率与安装适配性做落地设计，没有冗余的装饰性结构，所有曲面与连接位都服务于实际演奏与声学表现需求。从实际安装场景来看，这款琴桥的底部为整面平直贴合结构，适配曼陀林面板的常规弧度预留了修配余量，安装时不需要对琴体面板做破坏性打磨，仅需根据不同批次琴体的面板弧度差，对底部接触面做微量刮研修配，就能保证整个底面与音梁上方的面板区域完全贴合，避免弦振传递过程中出现接触缝隙导致的能量损耗，这也是设计时特意保留底部实体余量的核心考量——不同制琴工坊的面板弧度、音梁排布存在细微公差，

　　预留修配空间能大幅提升配件的通用适配性，不需要针对每一款琴体重开模具。从功能特性上看，琴桥上部的弦槽定位台做了等距的弦位分隔凸台，每个凸台的高度差控制在0.2mm以内，能保证八根曼陀林琴弦的弦距统一，避免演奏时出现邻弦打品、触弦干扰的问题；两侧的支撑柱做了阶梯式的限位结构，上部承托弦台的位置做了圆弧过渡，既可以分散琴弦张紧带来的局部压应力，避免长期张紧状态下弦台出现塑性形变，也能让振动通过两侧支撑柱均匀传导到底部的整个贴合面，不会出现振动集中在某一个点导致的音色发闷、延音缩短的问题。从结构设计的思路来看，整个琴桥的壁厚做了梯度变化，上部与琴弦接触的弦台位置壁厚控制在3.2mm，既保证足够的硬度支撑琴弦张紧力，

　　不会因为琴弦拉力出现下凹形变，也不会因为壁厚过厚导致振动传导阻尼过大；两侧的支撑翼做了向外延展的流线型曲面，一方面增大了底部与面板的接触面积，让弦振能够更均匀地扩散到整个面板振动区域，提升声学响应的灵敏度，另一方面流线型的外形不会剐蹭演奏时的右手拨弦动作，在快速拨奏、轮指演奏时不会有结构凸起造成的演奏阻碍。关于安装边界的尺寸控制，这款琴桥的总宽度适配常规曼陀林的琴身腰部宽度，底部横向延展的翼边不会超出面板的音梁支撑范围，安装后整个结构的重心落在音梁的正上方，不会因为长期琴弦拉力导致面板局部塌陷；弦台的总高度预留了1.5mm的打磨余量，制琴师或者用户可以根据自己的演奏习惯，通过打磨弦台顶部来调整弦距，

　　适配低把位速弹或者高把位推弦的不同手感需求，不需要额外加装垫高或者削低的垫片，避免垫片带来的振动传导损耗。在实际的生产适配场景中，这个结构既可以采用黄铜材质做精密铣削加工，利用金属的高密度特性提升高频传导的清晰度，也可以采用高密度硬木比如印度玫瑰木、乌木做数控雕刻，适配传统原声曼陀林的木质传导音色需求，整个结构的拔模角度、加工圆角都做了适配，不管是金属铣削还是木材雕刻都不会出现加工死角，不需要后续做过多的手工修整就能达到装配精度要求。从振动传导的路径设计来看，琴弦的振动首先传递到上部弦台，通过两侧的阶梯支撑柱分流到两侧的延展翼面，再通过整个平底接触面均匀传递到琴体面板，整个传导路径上没有突然的截面变化，不会出现振动反射导致的能量损耗，能最大程度保留琴弦振动的原始泛音结构，让乐器的延音更长、音色层次更清晰。另外，琴桥两侧的支撑柱与下部翼面的连接位置做了R2的内圆角过渡，既可以消除加工时的应力集中点，避免金属材质热处理或者木质材质温湿度变化时出现开裂问题，也能让振动在转角位置平滑传递，不会因为直角截面导致振动传导出现断点。
