曲面顶声学乐器用曼陀林弯曲琴桥结构

　　在原声弦乐器的结构体系里，琴桥是承担弦振动传导、支撑弦距基准的核心受力部件，这款适配曲面顶面声学仪器的曼陀林弯曲琴桥，主要应用于面板带弧度设计的曼陀林类弹拨声学乐器，区别于平面琴桥的适配场景，专门针对曲面共鸣面板的安装基准做了结构优化，解决平面底座琴桥在弧面面板上贴合度不足、振动传导损耗大、长期受力易移位的常见工程问题。从实际使用场景来看，这类弯曲底座琴桥多用于拱面曼陀林的装配与维修替换环节，安装时需要匹配共鸣面板的纵向弧度，保证底座与面板的接触面积最大化，让琴弦振动产生的能量能够均匀传递到共鸣箱，避免局部应力集中导致的面板变形或者音色发闷的问题。产品的功能特性上，整体采用一体化的支撑结构设计，上部的弦枕卡位预留了标准的弦槽安装位，

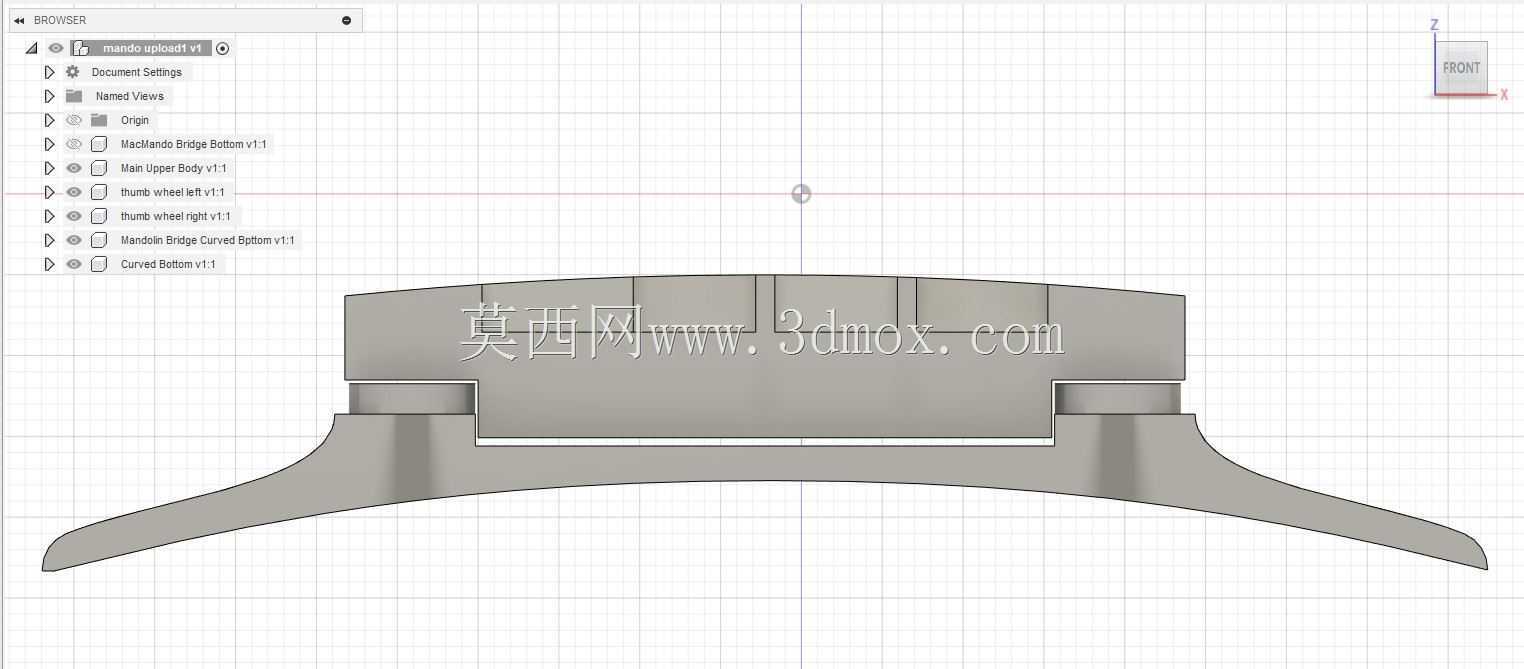

　　能够匹配曼陀林常规的八组弦距排布，两侧延伸的支撑脚做了渐变收薄处理，既保证足够的结构强度承受琴弦的总拉力，又能减少不必要的结构重量，降低振动传导过程中的冗余阻尼。设计思路层面，首先是确定底座的弯曲曲率，需要匹配主流拱面曼陀林的面板弧度参数，建模过程中先提取曲面面板的截面轮廓线，反向拟合底座的贴合曲面，保证安装后底座与面板之间无间隙，不需要额外的打磨修配就能实现面接触；其次是上部的支撑高度，按照曼陀林标准的弦高要求设定基准高度，预留0.3-0.5mm的打磨余量方便维修时根据实际手感调整弦距；两侧的支撑臂做了弧度过渡，避免直角结构带来的应力集中，同时在弦枕安装位的下方做了加厚处理，抵消琴弦长期拉力带来的结构形变，

　　保证使用过程中弦距的稳定性。外形尺寸与安装边界方面，整体横向跨度适配常规曼陀林的下琴桥安装区间，底座的弯曲弧度半径匹配主流拱面曼陀林的面板曲率，安装时需要对齐琴身的纵向中心线，保证两侧弦位相对于指板对称，上部的弦槽间距按照标准曼陀林的弦组间距设定，不需要额外开槽就能直接安装配套弦枕；安装边界上要求安装区域的面板弧度与底座曲率偏差不超过0.2mm，若存在微小偏差可通过轻微打磨底座底面实现完全贴合，安装后整体突出面板的高度控制在常规曼陀林琴桥的标准高度区间，不会出现弦距过高或者过低影响演奏手感的问题。从结构受力角度分析，琴弦的总拉力通过上部弦枕传递到中间的支撑主体，再分散到两侧的支撑脚与中部的贴合面，均匀作用在共鸣面板上，

　　相比平面底座的线接触受力方式，这种弯曲面接触的结构能将受力分散到更大的面板区域，减少局部压强，长期使用下不容易出现面板凹陷的问题，同时均匀的接触也能让振动传递更充分，提升乐器的声学共鸣表现。建模过程中对各个过渡位置都做了圆角处理，避免尖锐边角在安装或者使用过程中划伤乐器漆面，同时也减少了应力集中点，提升结构的抗疲劳强度，即使在长期满拉力状态下，结构形变量也能控制在允许范围内，保证音准的稳定性。
