花园自动喷水灭火洒水喷头结构设计

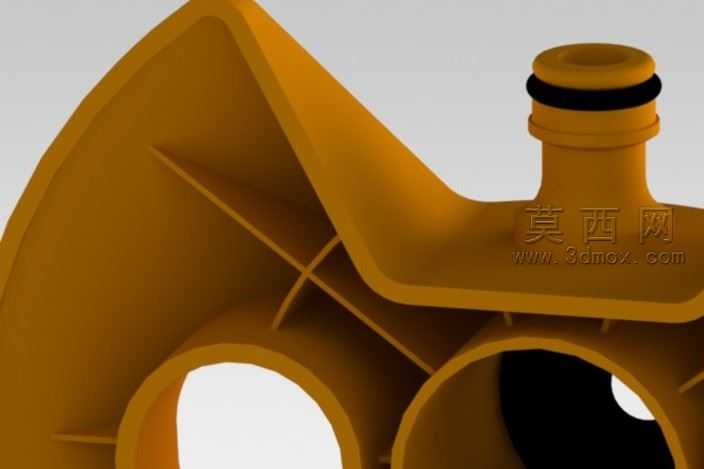

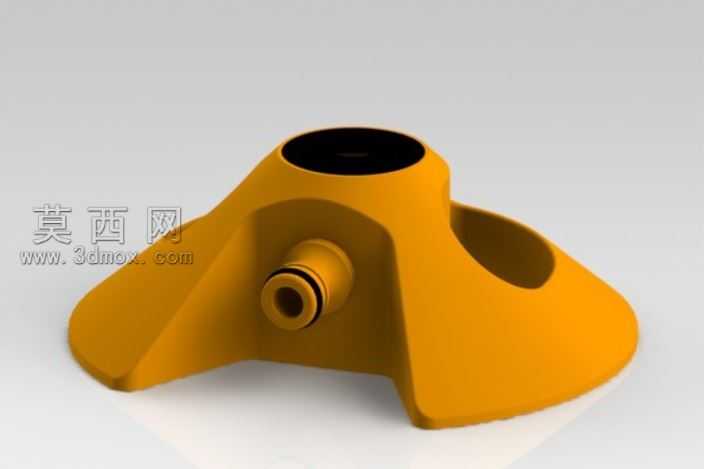

本作品为花园场景使用的自动喷水灭火洒水构件，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各功能结构的尺寸匹配精度，对构件的流道腔体、外接接口、加强筋结构做了完整的几何还原。建模阶段先绘制主体轮廓草图，通过拉伸、切除、放样等特征操作生成基础实体，针对构件上的环形密封槽结构，采用旋转切除特征保证槽体的同轴度与尺寸精度，避免后续装配密封件时出现配合偏差。材质设置上，主体构件选用工程塑料材质参数，调整漫反射、粗糙度参数还原硬质塑料的哑光质感，接口处的密封胶圈单独赋予橡胶材质，通过调整高光、凹凸参数还原橡胶的弹性质感与表面细微纹理，渲染阶段采用三点布光方案，主光模拟自然光从侧上方照射，辅光补亮暗部结构避免细节丢失，轮廓光勾勒构件边缘提升立体感，最终渲染图清晰呈现出构件的曲面过渡与加强筋布局。结构设计上，主体采用大弧度曲面流道设计，可降低水流通过时的阻力，提升洒水覆盖范围，侧面的柱状接口为标准外接软管接口，接口处的环形卡槽用于固定密封胶圈，保证通水时的密封性，主体背部的交叉加强筋结构，可提升塑料构件的整体结构强度，避免长期通水受压出现形变开裂，下部的两个圆形安装孔用于将构件固定在花园供水管道或支架上，安装定位便捷。设计思路围绕花园灌溉与应急灭火的双重功能需求展开，兼顾日常园林洒水浇灌与初期火情扑灭的使用场景，整体结构无冗余设计，所有曲面过渡均做圆角处理，避免生产脱模时出现应力集中问题，同时兼顾注塑生产的工艺可行性，各壁厚保持均匀一致，避免出现缩痕、填充不足等生产缺陷，构件的流道内壁做光滑处理，减少水流紊流产生的噪音，同时降低水垢附着的概率，延长构件的使用寿命。
