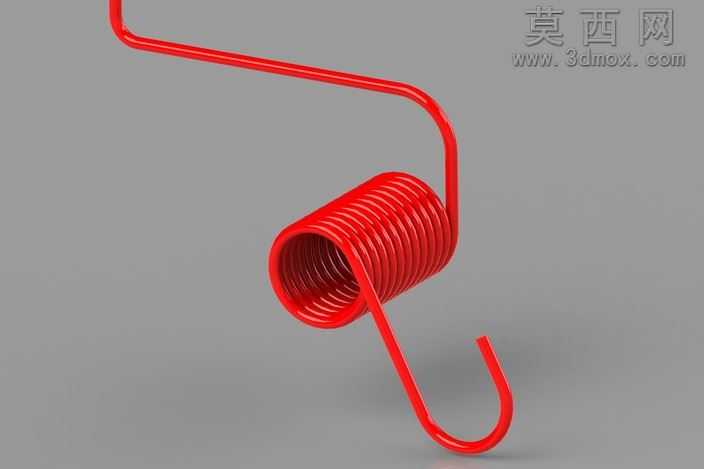

定制扭簧式异形挂钩弹簧三维结构

本作品为定制化异形扭簧结构，采用三维参数化建模方式完成整体结构搭建，建模过程中首先梳理扭簧的核心功能逻辑：该弹簧区别于常规圆柱螺旋压缩、拉伸弹簧，属于扭转做功的弹性元件，同时集成了两端异形延伸臂与末端挂钩结构，可同时满足扭转蓄能、位置挂接、定向施力的复合使用需求。建模阶段先以螺旋线命令生成中部螺旋主体，精准控制螺旋圈数、节距、中径参数，保证螺旋段的刚度参数符合设计预期，螺旋部分的簧丝直径保持均匀一致，避免应力集中问题；随后分别绘制两端的延伸臂路径，其中一端延伸臂做平直弯折处理，可作为固定端抵接在安装基座的定位面上，另一端延伸臂做圆弧过渡后延伸出弯钩结构，弯钩处做圆角处理，既保证挂接时的顺滑度，也避免尖锐棱边造成的应力断裂风险。材质设置上选用弹簧钢常用的亮面红色喷塑质感，渲染阶段调整材质的金属基底属性与表层涂层的哑光反光度，既还原弹簧钢的金属内核质感，也表现出表面喷塑处理后的均匀色泽，光影渲染时采用柔和的侧上方打光，清晰展现螺旋簧丝之间的均匀间隙、弯折处的流畅过渡、弯钩处的圆弧细节，避免阴影遮挡关键结构特征。结构设计上重点校核了弯折处的曲率半径，保证弯折位置的簧丝不会因曲率过小产生加工断裂隐患，同时两端延伸臂的角度经过反复调整，可适配特定安装空间的限位需求，螺旋段与两端延伸臂的衔接处做相切过渡处理，保证力的传递路径顺畅，当弹簧受到扭转力矩时，应力可均匀分布在螺旋段的每一圈簧丝上，不会在衔接位置出现应力集中。整体建模过程严格遵循弹性元件的设计规范，所有尺寸参数可直接对接生产加工环节，渲染效果清晰直观，可用于产品装配演示、配件选型参考、加工前的结构校核场景，完整还原了定制扭簧的结构特征与外观质感。
