FRC机器人转向模块防护端盖结构设计

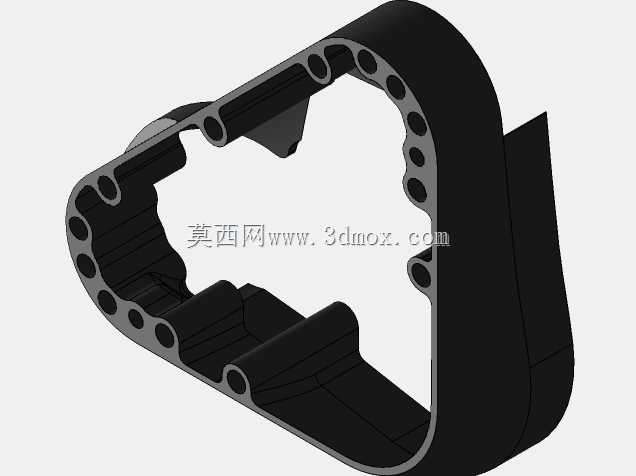

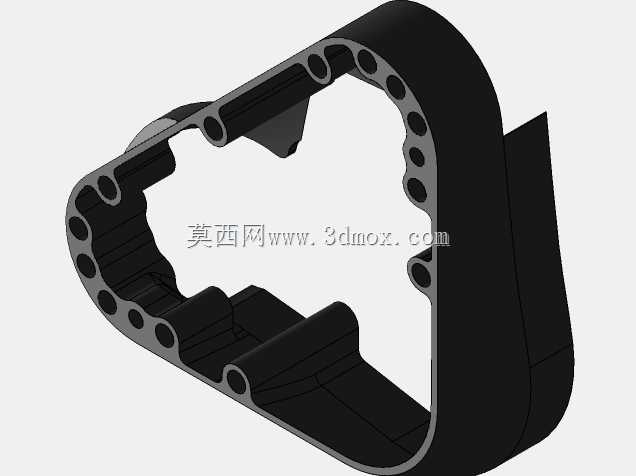

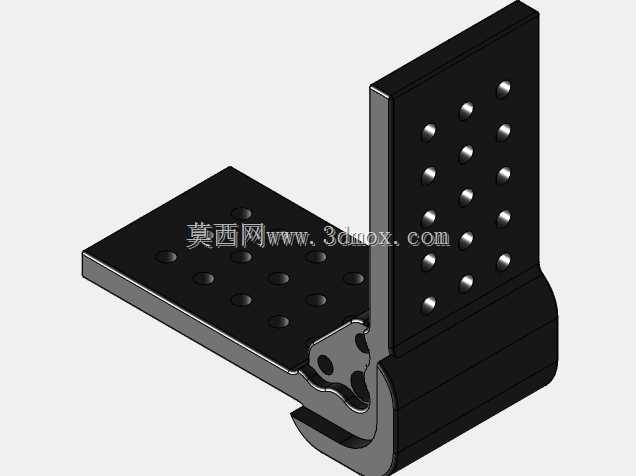

　　该结构件为FRC竞赛类移动机器人转向模块的配套防护端盖，主要应用于轮式移动机器人的转向驱动单元外侧，承担模块内部传动部件防护、安装定位、外观规整的核心作用，适配双近地天体布局的转向模组，同时兼容16T小齿轮升级套件与对应规格驱动电机的安装组合，无需对原有转向中盖结构做大规模改动即可完成替换装配。从结构设计逻辑来看，端盖整体采用类三角形的异形轮廓，完全贴合转向模块内部传动组件的排布边界，避免多余外凸结构占用机器人轮组周边的安装空间，在竞赛类机器人紧凑的底盘布局中，能够最大化缩减转向单元的横向占用尺寸，给走线、传感器安装预留更多可用空间。端盖边缘做了全包式的止口结构，装配时可直接扣合在转向中盖的外侧定位台阶上，无需额外做对位调整，

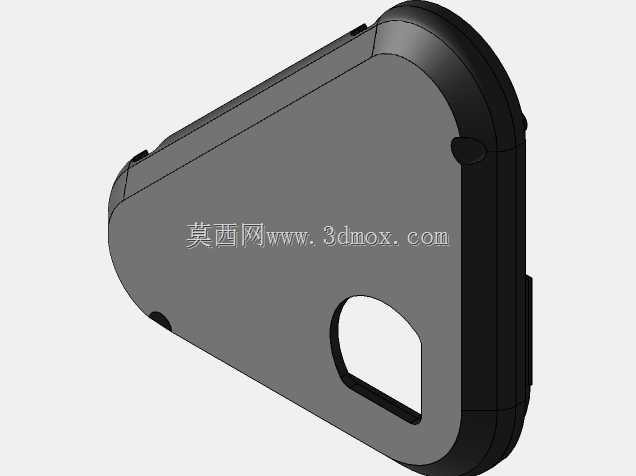

　　能够有效阻挡赛场环境中的碎屑、纤维、飞溅液体进入模块内部，避免传动齿轮卡滞、轴承进污磨损的问题，提升转向模组在高强度对抗场景下的运行可靠性。端盖侧面预留的异形镂空结构，并非减重设计，而是对应转向模块输出轴的摆动避让空间，当轮组做最大角度转向动作时，输出轴及连接的轮座连接件不会与端盖发生运动干涉，经过运动边界校核，该镂空轮廓可覆盖转向模块全行程的运动范围，不会出现结构剐蹭。端盖的安装固定采用压入式螺纹镶件配合螺钉的连接方案，在端盖对应中盖盲孔的位置设计有镶件安装位，装配时将规格适配的螺纹镶件压入对应孔位后，即可使用标准螺钉将端盖锁紧在中盖上，该连接方式相比直接在塑料端盖上攻丝，反复拆装也不会出现滑牙问题，能够满足竞赛场景下频繁调试、

　　拆检维护的使用需求，且同规格的镶件与螺钉可同时适配16T升级配置与标准配置的中盖结构，无需单独准备两套紧固件，降低备件复杂度。从安装边界来看，端盖的外轮廓完全包覆转向模块的外侧突出结构，安装后不会超出轮组的最大外圆边界，在机器人发生侧面碰撞时，端盖可首先承接冲击载荷，避免内部传动壳体直接受力开裂，端盖的壁厚经过受力校核，在常规竞赛碰撞力度下不会发生碎裂，同时壁厚控制在合理范围，不会额外增加过多簧下质量，影响转向响应速度。端盖表面做了平滑过渡处理，没有尖锐棱角，避免调试过程中划伤操作人员，同时边角位置的圆角设计也能够分散碰撞时的应力集中，提升结构抗冲击性能。在实际应用场景中，该端盖可直接替换原有同类型转向模块的外侧盖板，

　　不需要改动原有模块的齿轮、轴承、电机安装位，对于需要升级16T齿轮套件的队伍来说，不需要重新设计加工端盖，直接使用该结构即可完成升级后的模块封装，大幅缩短改装调试的周期。端盖内侧设计有对应内部齿轮轮廓的避让凹槽，不会与升级后的大直径齿轮发生干涉，同时凹槽的深度经过精确计算，与齿轮端面保留合理的安全间隙，不会出现齿轮运转时摩擦端盖内壁的问题，保证传动效率不受影响。对于转向模块的日常维护来说，拆下该端盖即可直接观察内部齿轮啮合状态、检查润滑情况，不需要拆解整个转向模块，大幅提升维护效率。
