华硕ROG Strix GTX1080OC显卡水冷头结构

　　这款水冷散热组件针对华硕ROG Strix GTX 1080 OC显卡开发，核心作用是替代显卡原装风冷散热系统，通过冷却液循环带走显卡核心、显存、供电模块等发热元件工作时产生的热量，解决高负载下显卡过热降频、风扇噪音过大的问题，多用于高端DIY装机、超频玩家主机、小型ITX机箱散热改造等场景，相比传统风冷能将显卡核心满载温度压低15-25摄氏度，同时消除高转速风扇带来的风噪，提升高负载运行时的硬件稳定性。

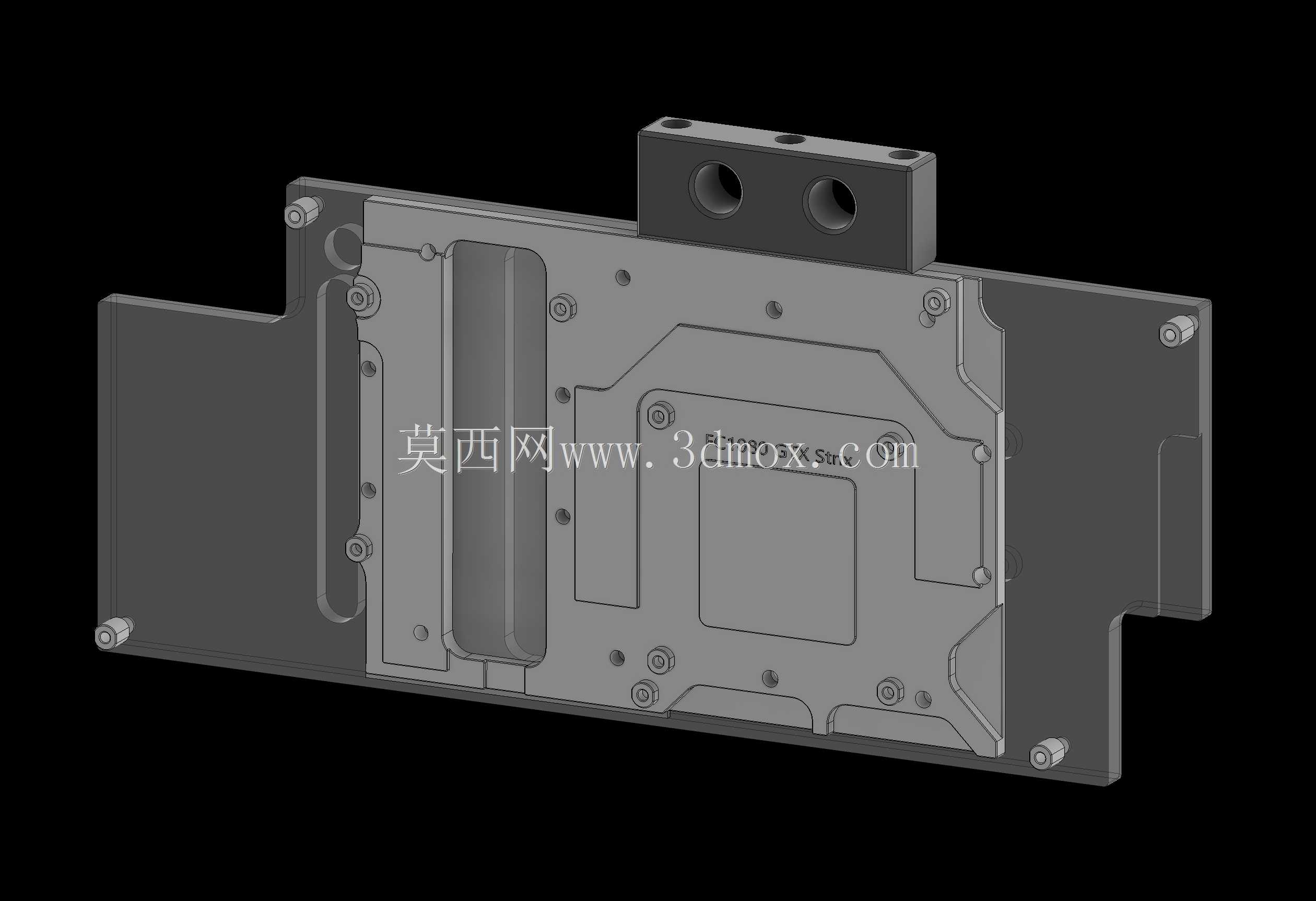

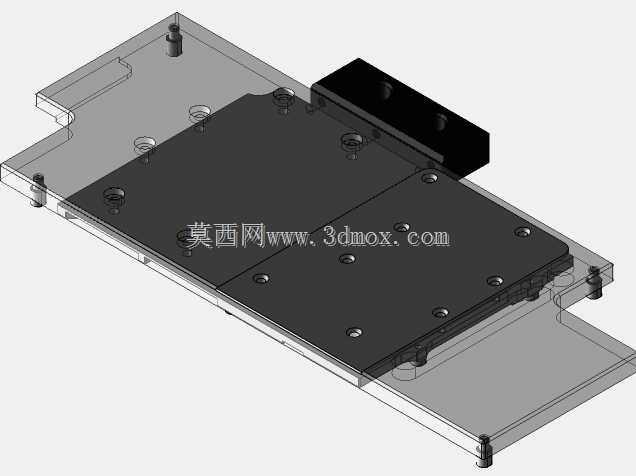

　　从结构设计来看，整个水冷头采用分体式贴合布局，主体基座覆盖显卡PCB上所有核心发热区域，上方凸起的水室结构预留两个标准G1/4螺纹接口，分别作为冷却液的进液与出液通道，接口位置居中靠上，避开显卡PCIe挡板与机箱安装位的干涉区域，走管时不会与主板内存插槽、CPU散热塔产生空间冲突。基座与显卡接触的一面按照PCB上元件的高度差做了阶梯式铣削处理，GPU核心接触区域精度最高，平面度控制在0.02mm以内，保证导热介质能均匀填充接触间隙，不会出现压合不均导致的导热效率下降；显存与供电MOS管对应的接触区域预留了合适的凸台高度，匹配不同厚度的导热垫使用，避免压合时压力过大损坏贴片元件。

　　水冷头内部流道采用分区设计，GPU核心正上方区域设置密集的微水道结构，冷却液流经此处时会被拆分形成多股细流，充分带走核心集中散发的热量，微水道的鳍片厚度与间距经过匹配计算，在保证散热效率的同时不会产生过大的流阻，适配普通扬程的水冷泵即可满足流量需求；显存与供电区域对应的流道采用宽通道设计，降低整体流阻的同时保证这些分散发热区域都有足够的冷却液流经，不会出现局部热量堆积。基座四周预留的安装孔位完全匹配华硕ROG Strix GTX 1080 OC显卡的原厂散热安装孔距，孔位内镶嵌铜质衬套，安装时通过均匀拧紧螺丝即可让水冷头基座与各发热元件平稳贴合，不会出现单侧压力过大导致的PCB变形问题。

　　外形尺寸方面，水冷头整体长宽完全贴合显卡PCB轮廓，不会超出PCB边缘遮挡SLI金手指，多卡互联时也能正常安装；整体厚度控制在20mm以内，安装后不会与机箱侧盖产生干涉，适配绝大多数支持ATX、MATX、ITX板型的机箱。顶部水室的接口朝向垂直向上，也可根据走管需求更换90度旋转接头调整走管方向，适配不同的机箱内部走线布局。水冷头外侧的金属盖板做了倒角处理，边缘无尖锐毛刺，安装时不会划伤手部或损坏周边线材，盖板上的固定螺丝采用对称布局，拆解维护时可以均匀松开，避免基座变形影响后续安装的贴合精度。

　　在实际使用场景中，这款水冷头需要搭配冷排、水泵、水箱、冷却液组成完整的分体水冷循环系统，安装前需要在GPU核心表面均匀涂抹薄层导热硅脂，在显存、供电元件表面粘贴对应厚度的导热垫，再对准孔位逐步拧紧螺丝，保证各接触面压力均匀。相比公版显卡水冷头，这款针对ROG Strix版本的非公版显卡做了专门的轮廓适配，不会出现孔位错位、元件接触不到的问题，对于需要长时间高负载运行显卡的内容创作、3A游戏高画质运行、显卡超频调试等场景，能持续稳定将显卡温度控制在合理区间，避免高温导致的核心降频、元件老化加速等问题。设计过程中通过卡尺对显卡PCB各元件位置、高度、安装孔距做了逐点测绘，所有贴合面的尺寸公差都控制在合理范围内，能保证安装后各发热区域都能充分接触，不会出现悬空导致的散热失效问题，同时基座边缘做了绝缘处理，避免安装后出现短路风险，适配显卡的安全运行要求。
