全向移动麦克纳姆轮结构设计方案

项目分类:通用机械零部件 发布时间:2024-01-09 ID:721509
  • 全向移动麦克纳姆轮结构设计方案
  • 全向移动麦克纳姆轮结构设计方案
  • 全向移动麦克纳姆轮结构设计方案
  • 全向移动麦克纳姆轮结构设计方案
  • 全向移动麦克纳姆轮结构设计方案
  • 全向移动麦克纳姆轮结构设计方案
  • 全向移动麦克纳姆轮结构设计方案
  • 全向移动麦克纳姆轮结构设计方案
  • 全向移动麦克纳姆轮结构设计方案
  • 全向移动麦克纳姆轮结构设计方案
  • 全向移动麦克纳姆轮结构设计方案
  • 全向移动麦克纳姆轮结构设计方案
  • 全向移动麦克纳姆轮结构设计方案
  • 全向移动麦克纳姆轮结构设计方案

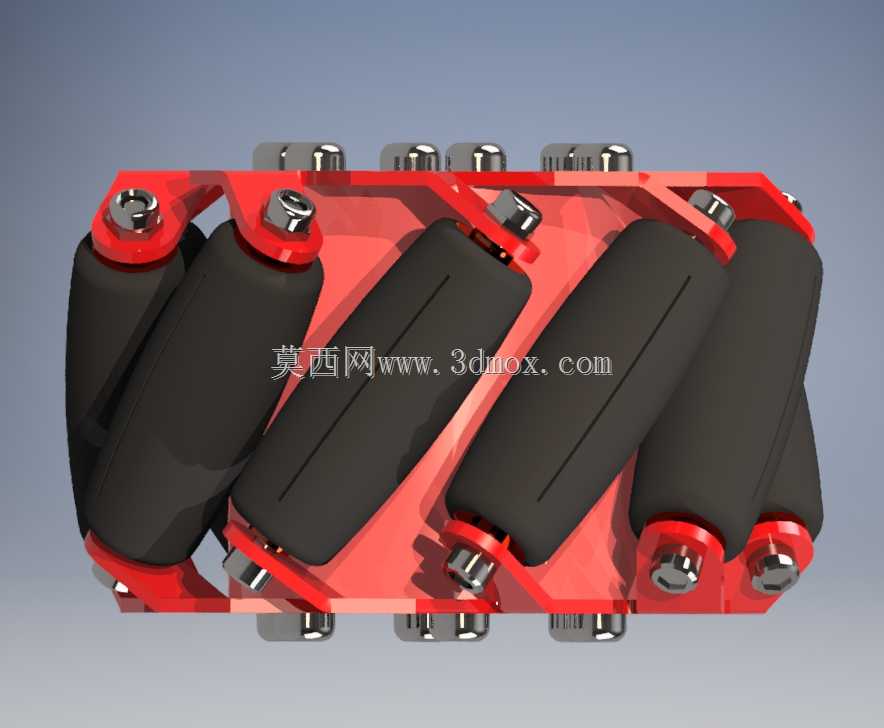

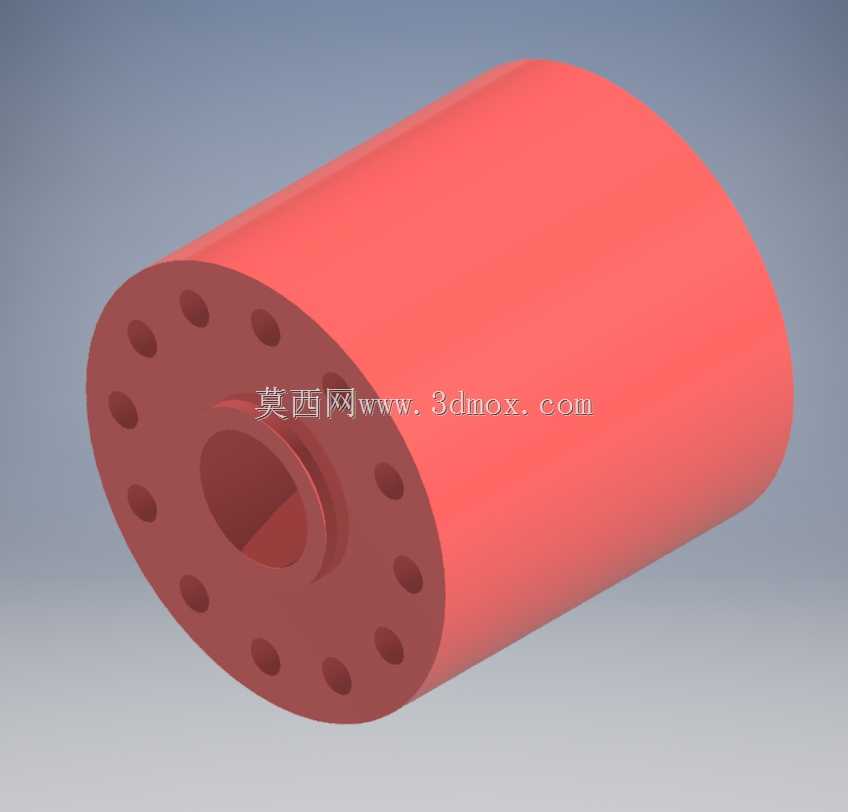

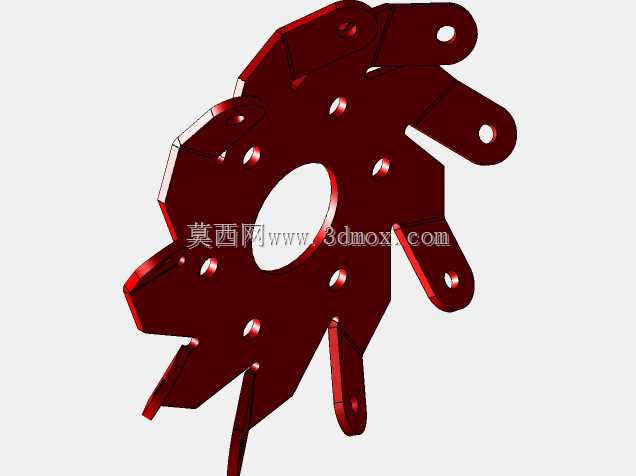

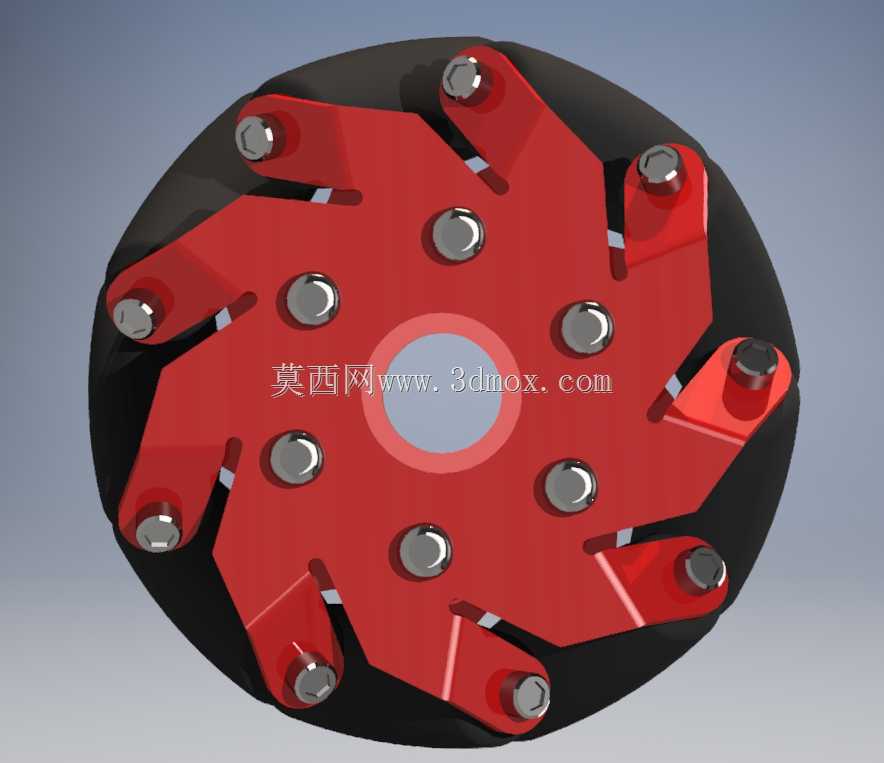

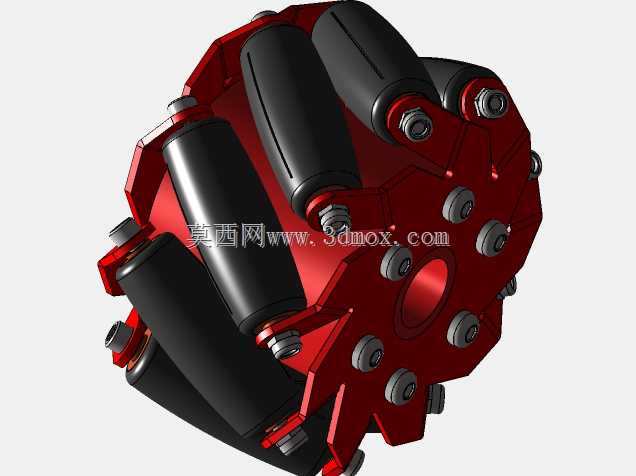

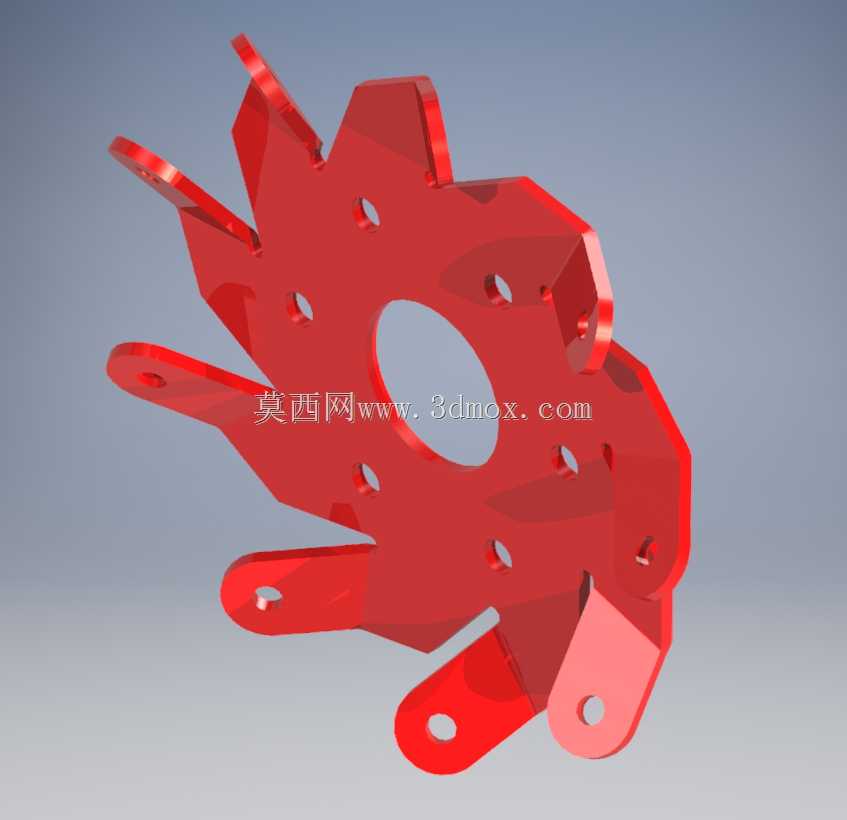

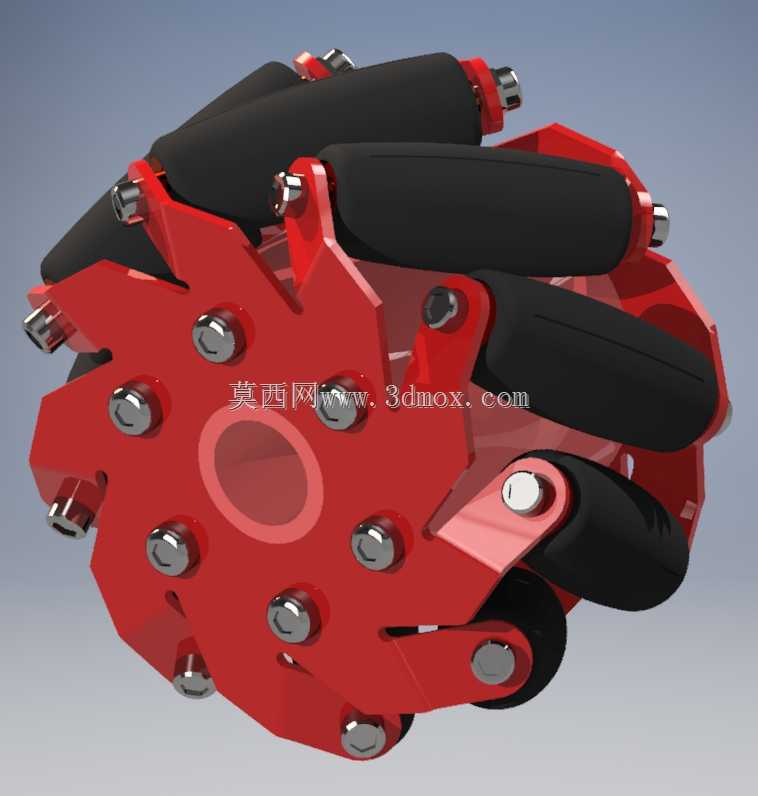

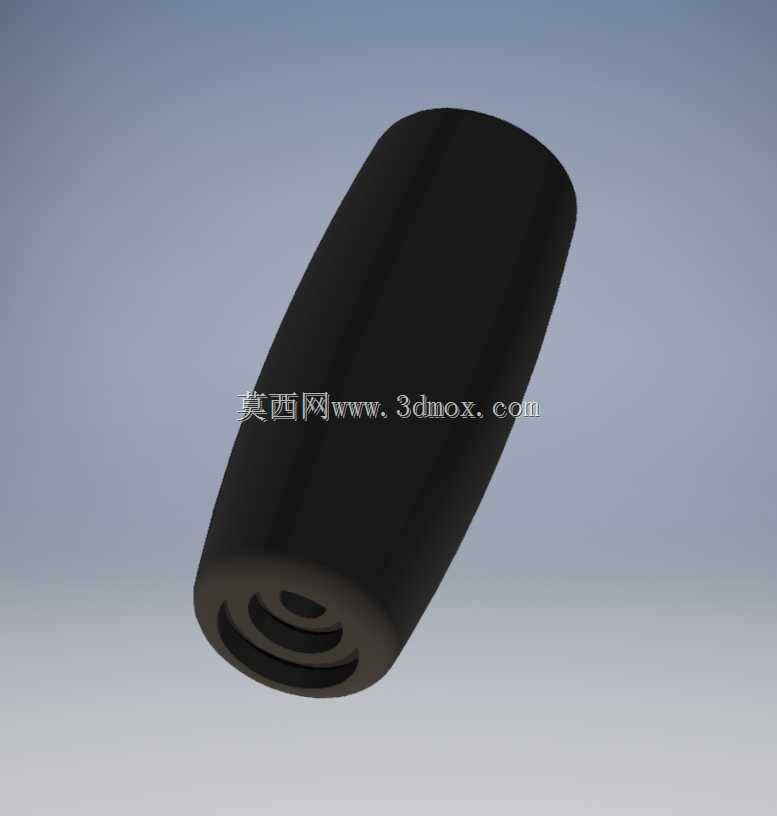

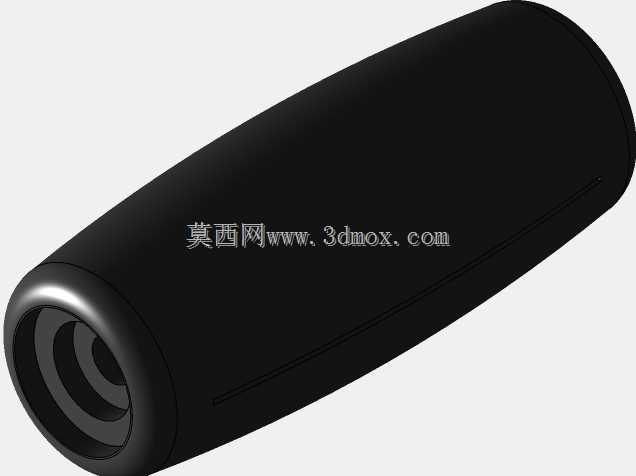

  在智能仓储、产线转运、窄空间作业平台的移动方案选型中,常规舵轮、差速轮组受转向半径限制,无法在通道宽度受限的场景下完成横移、原地旋转、斜向走位等动作,麦克纳姆轮的辊子偏置布局恰好解决了这一痛点。这套轮组采用中心轮毂加周向分布辊子的经典布局,轮毂主体为辐条式星形结构,相比实心轮毂在保证结构强度的前提下大幅降低了自重,辐条上预留的沉头安装孔可直接与驱动电机的输出法兰对接,安装面的同轴度公差控制在0.02mm以内,避免高速运转时出现轮组跳动的问题。周向排布的辊子采用45度偏置角设计,每个辊子都通过独立的销轴固定在相邻两个辐条的安装座上,辊子外层包覆高摩擦系数的聚氨酯材质,既可以保证与地面接触时的抓地力,又能缓冲运行过程中的路面冲击,

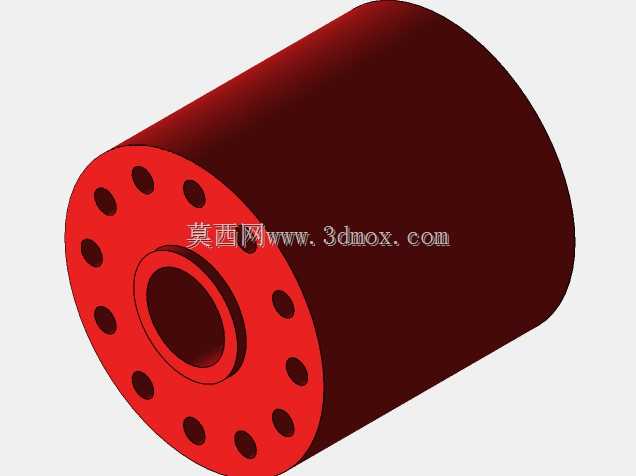

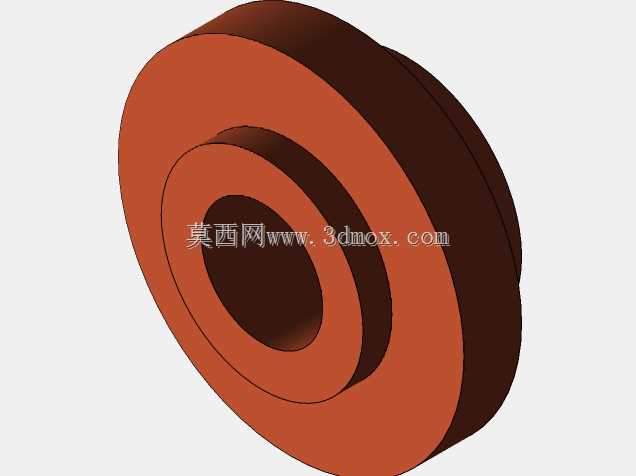

  辊子内部自带微型轴承,转动阻力小,长时间运行不会出现卡滞问题。从安装边界来看,轮组中心的通孔为标准驱动轴适配孔,可根据不同负载等级选配对应直径的输出轴,轮组整体外径适配100kg到500kg级别的移动平台,安装时需保证四个轮组的辊子偏置方向严格按照X型布局排布,否则会出现移动方向偏移、轮组磨损加剧的问题。设计过程中重点校核了辐条根部的应力集中问题,通过在辐条与轮毂中心的连接位置做圆弧过渡处理,避免重载启停时出现结构断裂,每个辊子的安装座都做了加厚处理,可承受侧向冲击力,适配车间内常见的环氧地坪、水泥地面、薄钢板地面等多种工况,不会因为地面微小起伏出现辊子悬空的问题。实际应用中,这套轮组不需要额外配置转向机构,

  仅通过四个轮组的差速控制即可实现全向移动,相比传统转向轮组可减少30%的底盘安装空间,特别适合在密集仓储的窄通道内作业,也可用于重载转运平台、巡检机器人、特种作业移动设备的行走机构。辊子的排布经过动平衡调校,轮组在额定转速下运行时振动值控制在允许范围内,不会对平台上搭载的精密传感器、作业执行机构造成振动干扰。轮毂表面做了氧化防锈处理,可在常规工业车间的温湿度环境下长期使用,不会因为锈蚀导致辊子转动卡滞。安装时需注意轮组的安装面与底盘平面的平行度,避免出现单轮受力过大导致辊子过早磨损,同时要保证四个轮组的接地压力均匀,可通过在轮组安装座与底盘之间加装调整垫片的方式实现接地压力的校准。日常维护时仅需定期清理辊子缝隙内的铁屑、杂物,

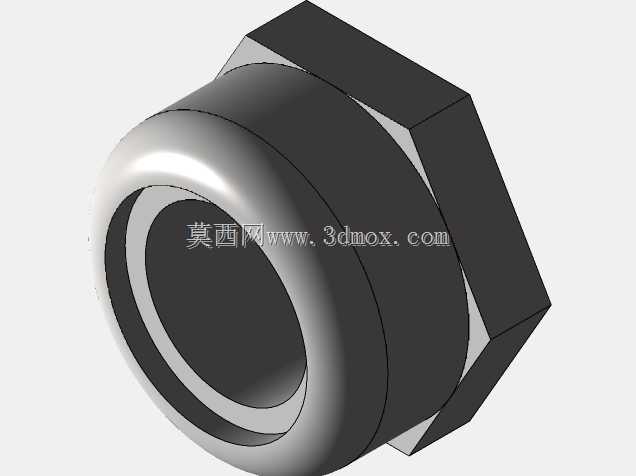

  检查销轴的固定螺丝是否松动,不需要额外加注润滑脂,维护成本远低于带转向机构的传统轮组。在产线对接的场景中,这套轮组可实现毫米级的对位精度,配合视觉或磁条导航系统,可完成工位间的精准物料转运,不需要预留转向空间,大幅提升车间的空间利用率。针对重载场景,可通过增加辐条厚度、选配大承载规格的辊子轴承来提升整体负载能力,不需要改动整体的安装接口,可直接替换同尺寸规格的常规麦克纳姆轮,适配性较强。
