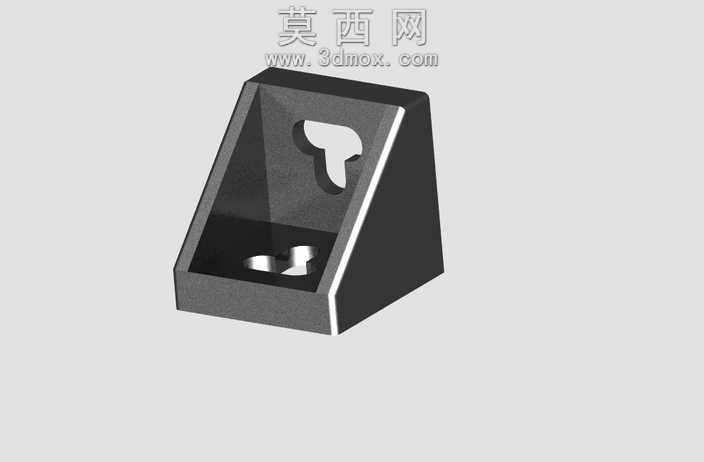

博世款楔形定位工装结构三维设计

本模型采用SolidWorks完成全参数化三维建模，整体为直角楔形支撑定位结构，建模过程中以基准面、基准轴为定位参照，通过拉伸凸台、拉伸切除、倒角、圆角等基础特征命令完成主体结构搭建，同时对内部异形定位型腔做了单独的特征拆分，保证后续修改参数时可快速调整型腔轮廓适配不同规格的待定位工件。渲染阶段采用哑光深灰硬质合金材质模拟工装主体的金属质感，对结构棱边做了细微的高亮倒角处理，还原金属机加工件的边缘高光效果，型腔内部做了轻微的粗糙度调整，模拟实际工装使用过程中与工件接触产生的细微磨砂质感，整体渲染光影采用45度斜向主光源搭配底部补光，清晰呈现结构的凹凸层次与空间关系，避免阴影遮挡关键定位结构。结构设计上，主体采用直角三角形楔形截面，背部垂直面可贴合设备安装基面做固定，底部水平面可承载待定位工件的竖向载荷，内部开设的异形T型定位槽可匹配对应博世工具的外形轮廓，实现工件的快速卡入定位，槽体底部设置的小型凸起定位柱可与工件底部的定位孔配合，限制工件的横向窜动与转动自由度，整体结构无多余冗余设计，壁厚均匀，既保证了工装整体的结构强度，避免长期受载产生形变，又控制了整体重量，方便拆装更换。设计思路围绕快速定位、高适配性展开，针对博世对应型号工具的检修、加工工位定位需求，将传统的多件组合式定位夹具整合为一体式楔形工装，减少了夹具组装的调试步骤，安装时仅需将背部垂直面与工位安装板对齐锁付即可投入使用，异形型腔的轮廓完全贴合工件外形，卡入后无需额外调整夹紧件即可实现稳定限位，大幅提升工位上下料的操作效率，同时一体式结构也避免了组合夹具长期使用产生的连接松动问题，提升定位精度的保持性。建模过程中对所有配合面做了公差预留设计，定位槽与工件的配合间隙控制在合理范围，既保证工件可顺畅取放，又避免间隙过大导致定位偏移，棱边位置统一做了小尺寸倒角处理，去除机加工产生的锐边，避免操作过程中划伤工件或操作人员，底部与背部的安装面做了平面度特征标注，可直接导出工程图用于后续的机加工生产。
